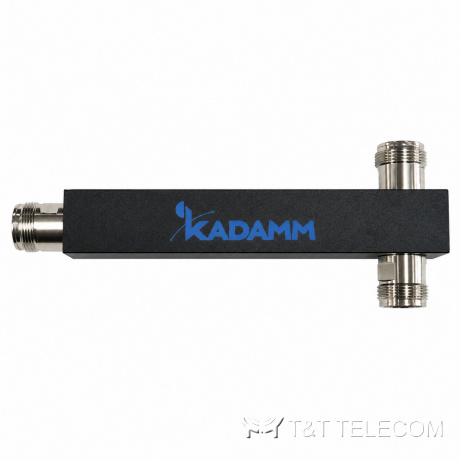

Делитель мощности KADAMM ДМ-2-790/2700 — 790–2700 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-2-790/2700 — коаксиальный делитель мощности на 2 канала для частот 790–2700 МГц. Задача ДМ-2-790/2700 — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Основное по ДМ-2-790/2700: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤0,3 дБ.
Где применяют
- Диапазон 790–2700 МГц модели ДМ-2-790/2700 перекрывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Покрытие внутри объектов по схеме DAS: ДМ-2-790/2700 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 790–2700 МГц позволяет пустить через ДМ-2-790/2700 все их диапазоны.
- Наружная установка: корпус ДМ-2-790/2700 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 166,3×65×25 мм |
| Масса | 0,30 кг |
Как подобрать исполнение
- Деление на 2 канала у ДМ-2-790/2700 даёт 3,0 дБ на выход; к этому добавляются вносимые потери ≤0,3 дБ.
- Под разъём 4.3-10 модели ДМ-2-790/2700 подбирают джамперы и переходы заранее, до монтажа.
- Сумма мощностей всех передатчиков на входе ДМ-2-790/2700 не должна превышать 200 Вт, с запасом на пик-фактор цифровых сигналов.
- При нескольких операторах важен PIM3 — у ДМ-2-790/2700 он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- Согласование ДМ-2-790/2700 по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-2-790/2700 — −30 … +65 °C.
Поставка и документы
Подберём KADAMM ДМ-2-790/2700 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМ-2-790/2700?
На выходах ДМ-2-790/2700 — входной уровень минус потери деления (3,0 дБ при 2 каналах) и вносимые потери (≤0,3 дБ).
Чем ДМ-2-790/2700 отличается от направленного ответвителя?
ДМ-2-790/2700 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 790–2700 МГц.
Что делать с незадействованным выходом ДМ-2-790/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт): открытый порт ухудшает КСВН и уровни на остальных выходах.
