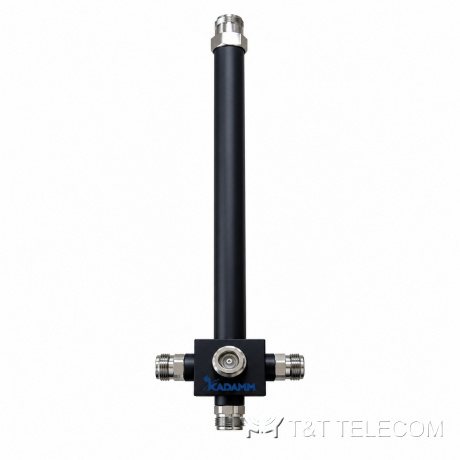

Делитель мощности KADAMM ДМ-4-440/960-N-500 — 440–960 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

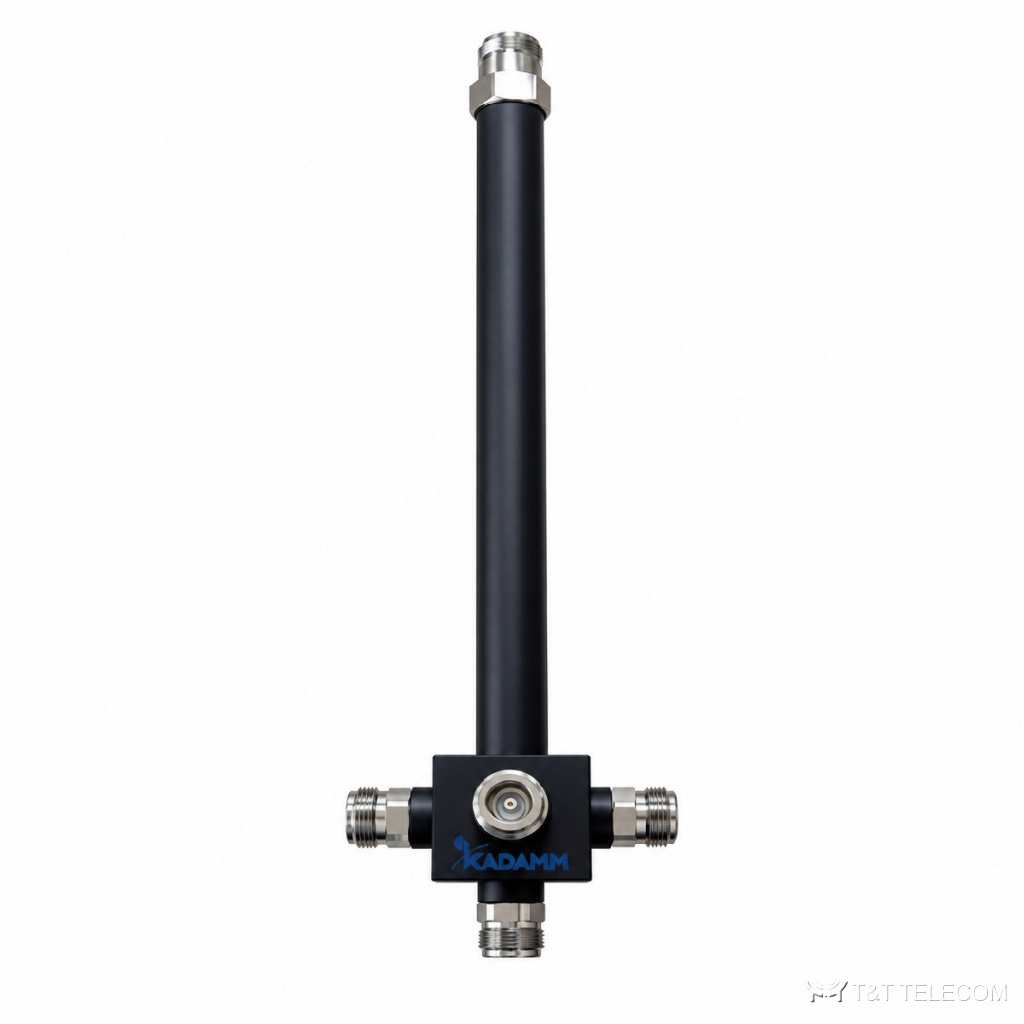

KADAMM ДМ-4-440/960-N-500 — коаксиальный делитель мощности на 4 канала для частот 440–960 МГц. ДМ-4-440/960-N-500 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Параметры ДМ-4-440/960-N-500 коротко: разъём N; мощность 500 Вт средняя, 3000 Вт пиковая; вносимые потери ≤6,3 дБ.
Область применения
- Полоса 440–960 МГц у ДМ-4-440/960-N-500 охватывает LTE-450, LTE 700 / 800, GSM-900 и LTE-900.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-4-440/960-N-500 делит сигнал ретранслятора между этажами и зонами.
- Ведомственная и технологическая радиосвязь от 440 МГц: через ДМ-4-440/960-N-500 к одной базовой станции подключают несколько антенн.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 440–960 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,3 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 252×67×48 мм |
| Масса | 0,39 кг |
| Рабочая температура | −35 … +75 °C |
Как подобрать исполнение
- Деление на 4 канала у ДМ-4-440/960-N-500 даёт 6,0 дБ на выход; к этому добавляются вносимые потери ≤6,3 дБ.
- У ДМ-4-440/960-N-500 разъём N: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМ-4-440/960-N-500: допустимо 500 Вт средняя, 3000 Вт пиковая.
- Согласование ДМ-4-440/960-N-500 по входу: КСВН ≤1,3.
- Температурный диапазон эксплуатации ДМ-4-440/960-N-500 — −35 … +75 °C.
Поставка и документы
Подберём KADAMM ДМ-4-440/960-N-500 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Работает ли ДМ-4-440/960-N-500 в обратную сторону?
Да, при обратном включении ДМ-4-440/960-N-500 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-4-440/960-N-500?
На выходах ДМ-4-440/960-N-500 — входной уровень минус потери деления (6,0 дБ при 4 каналах) и вносимые потери (≤6,3 дБ).
Чем ДМ-4-440/960-N-500 отличается от направленного ответвителя?
ДМ-4-440/960-N-500 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 440–960 МГц.
