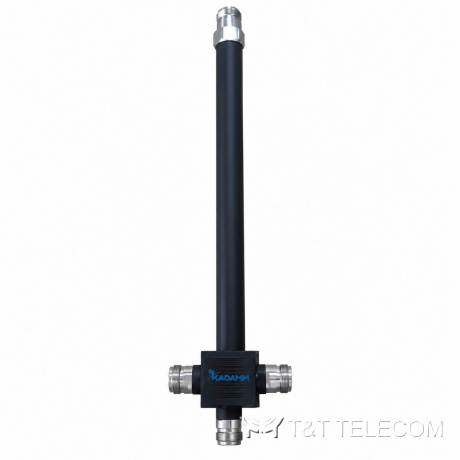

Делитель мощности KADAMM ДМ-3-700/2700-N-500 — 700–2700 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

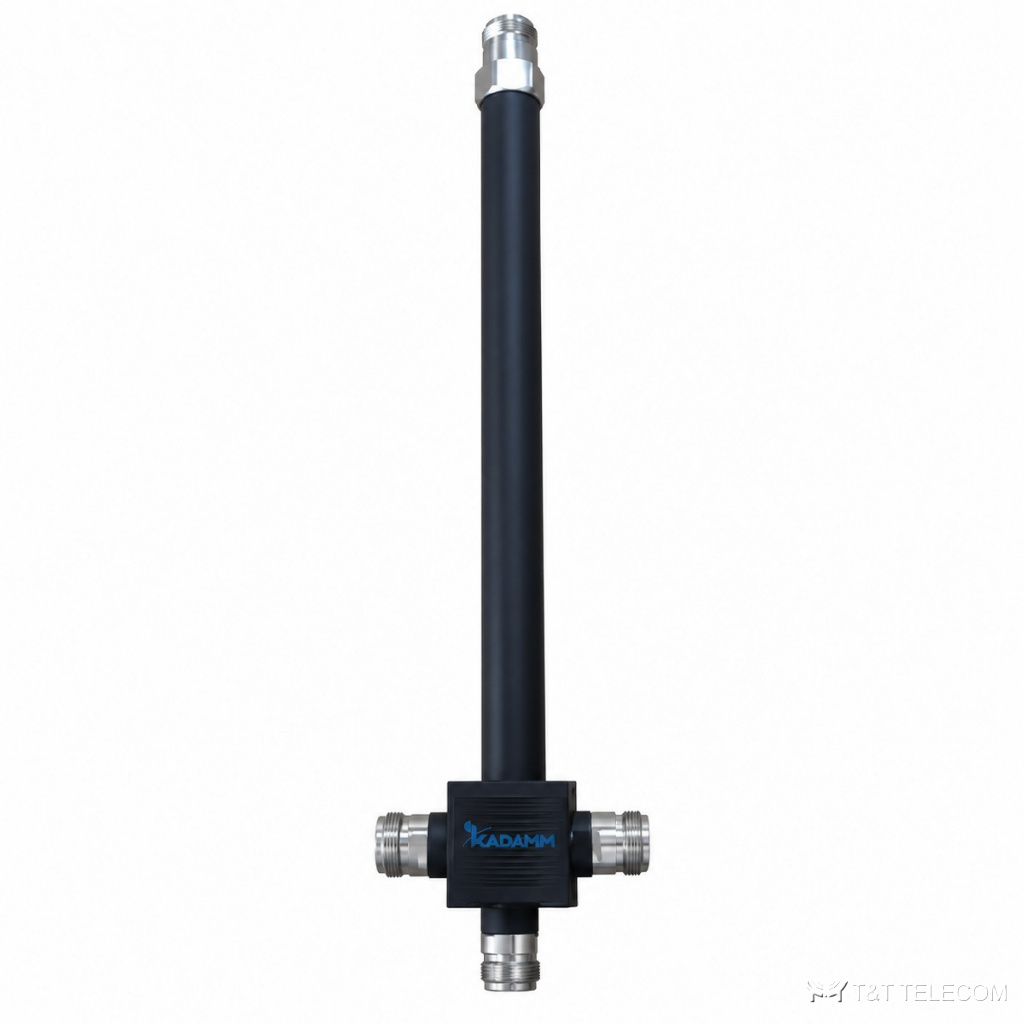

KADAMM ДМ-3-700/2700-N-500 — коаксиальный делитель мощности на 3 канала для частот 700–2700 МГц. Задача ДМ-3-700/2700-N-500 — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Параметры ДМ-3-700/2700-N-500 коротко: разъём N; мощность 500 Вт средняя, 3000 Вт пиковая; вносимые потери ≤5,2 дБ.
Где применяют
- В полосу 700–2700 МГц делителя ДМ-3-700/2700-N-500 попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-3-700/2700-N-500 делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 700–2700 МГц позволяет пустить через ДМ-3-700/2700-N-500 все их диапазоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–2700 МГц |
| Выходов | 3 |
| Вносимые потери с учётом деления | ≤5,2 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 270×67×29 мм |
| Масса | 0,36 кг |
| Рабочая температура | −35 … +75 °C |
Подбор под проект
- На каждый из 3 выходов ДМ-3-700/2700-N-500 приходится на 4,8 дБ меньше входного уровня, плюс собственные потери ≤5,2 дБ.
- У ДМ-3-700/2700-N-500 разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМ-3-700/2700-N-500 не должна превышать 500 Вт средняя, 3000 Вт пиковая, с запасом на пик-фактор цифровых сигналов.
- Согласование ДМ-3-700/2700-N-500 по входу: КСВН ≤1,3.
- Температурный диапазон эксплуатации ДМ-3-700/2700-N-500 — −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДМ-3-700/2700-N-500 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Работает ли ДМ-3-700/2700-N-500 в обратную сторону?
Да, при обратном включении ДМ-3-700/2700-N-500 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-3-700/2700-N-500?
На выходах ДМ-3-700/2700-N-500 — входной уровень минус потери деления (4,8 дБ при 3 каналах) и вносимые потери (≤5,2 дБ).
Чем ДМ-3-700/2700-N-500 отличается от направленного ответвителя?
ДМ-3-700/2700-N-500 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 700–2700 МГц.
