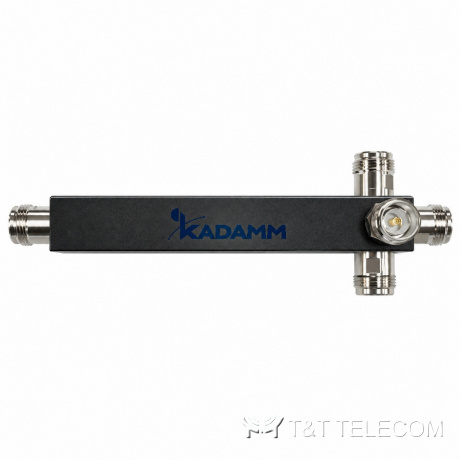

Делитель мощности KADAMM ДМ-4-790/2700 — 790–2700 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

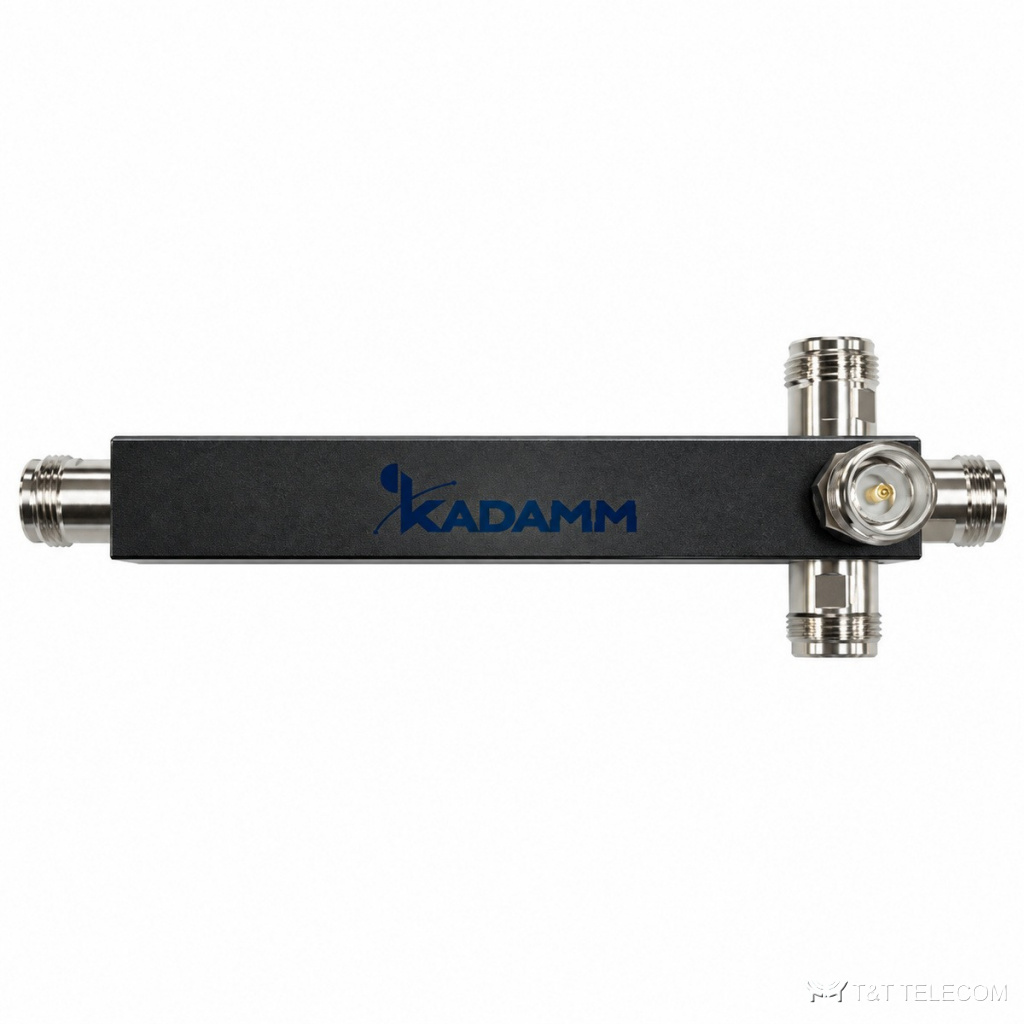

KADAMM ДМ-4-790/2700 — коаксиальный делитель мощности на 4 канала для частот 790–2700 МГц. Через ДМ-4-790/2700 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМ-4-790/2700: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤0,5 дБ.
Для каких систем подходит
- Полоса 790–2700 МГц у ДМ-4-790/2700 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-4-790/2700 делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 790–2700 МГц хватает, чтобы через ДМ-4-790/2700 шли сразу несколько стандартов.
- Монтаж ДМ-4-790/2700 на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 208,6×65,6×45,3 мм |
| Масса | 0,36 кг |
На что смотреть при выборе
- На каждый из 4 выходов ДМ-4-790/2700 приходится на 6,0 дБ меньше входного уровня, плюс собственные потери ≤0,5 дБ.
- У ДМ-4-790/2700 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМ-4-790/2700: допустимо 200 Вт.
- При нескольких операторах важен PIM3 — у ДМ-4-790/2700 он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- КСВН ДМ-4-790/2700 — ≤1,25; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМ-4-790/2700: −30 … +65 °C.
Поставка и документы
Подберём KADAMM ДМ-4-790/2700 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-4-790/2700 на улице?
Да, исполнение ДМ-4-790/2700 рассчитано на наружную установку, рабочие температуры −30 … +65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-4-790/2700?
С разъёмами 4.3-10 на стороне ДМ-4-790/2700; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМ-4-790/2700 как сумматор?
Да, ДМ-4-790/2700 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
