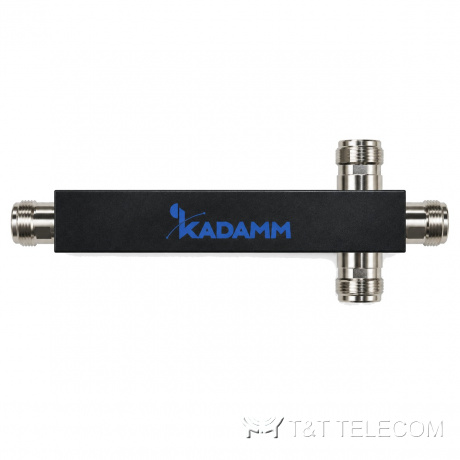

Делитель мощности KADAMM ДМ-3-790/3800 — 790–3800 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

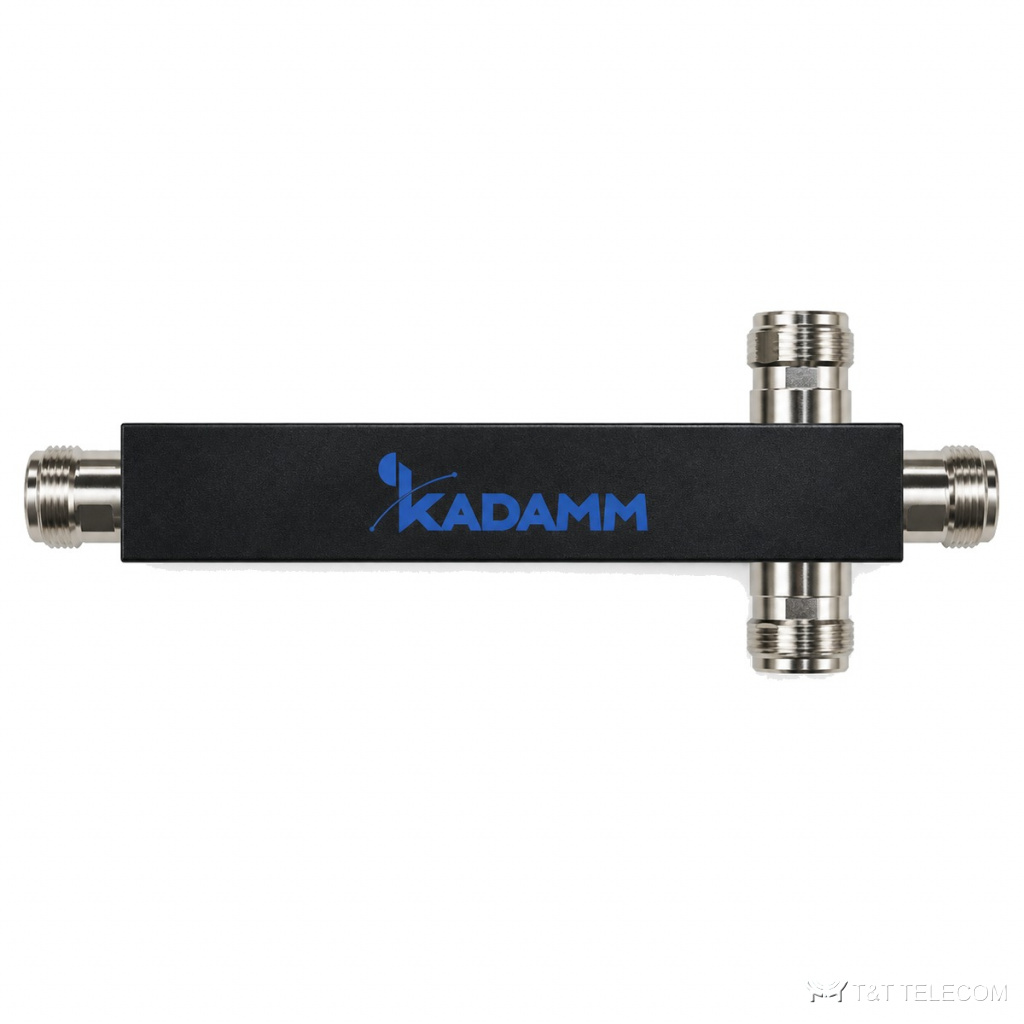

KADAMM ДМ-3-790/3800 — коаксиальный делитель мощности на 3 канала для частот 790–3800 МГц. Через ДМ-3-790/3800 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМ-3-790/3800: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; вносимые потери ≤0,6 дБ.
Где применяют
- Диапазон 790–3800 МГц модели ДМ-3-790/3800 перекрывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие внутри объектов по схеме DAS: ДМ-3-790/3800 стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 790–3800 МГц хватает, чтобы через ДМ-3-790/3800 шли сразу несколько стандартов.
- Наружная установка: корпус ДМ-3-790/3800 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 273,2×65×25 мм |
| Масса | 0,45 кг |
Подбор под проект
- На каждый из 3 выходов ДМ-3-790/3800 приходится на 4,8 дБ меньше входного уровня, плюс собственные потери ≤0,6 дБ.
- У ДМ-3-790/3800 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМ-3-790/3800: допустимо 300 Вт.
- При нескольких операторах важен PIM3 — у ДМ-3-790/3800 он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- Согласование ДМ-3-790/3800 по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-3-790/3800 — −35 … +65 °C.
Поставка и документы
Подберём KADAMM ДМ-3-790/3800 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-3-790/3800 на улице?
Да, исполнение ДМ-3-790/3800 рассчитано на наружную установку, рабочие температуры −35 … +65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-3-790/3800?
С разъёмами 4.3-10 на стороне ДМ-3-790/3800; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМ-3-790/3800 как сумматор?
Да, ДМ-3-790/3800 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
