Делитель мощности KADAMM ДМ-617/4200 — 617–4200 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

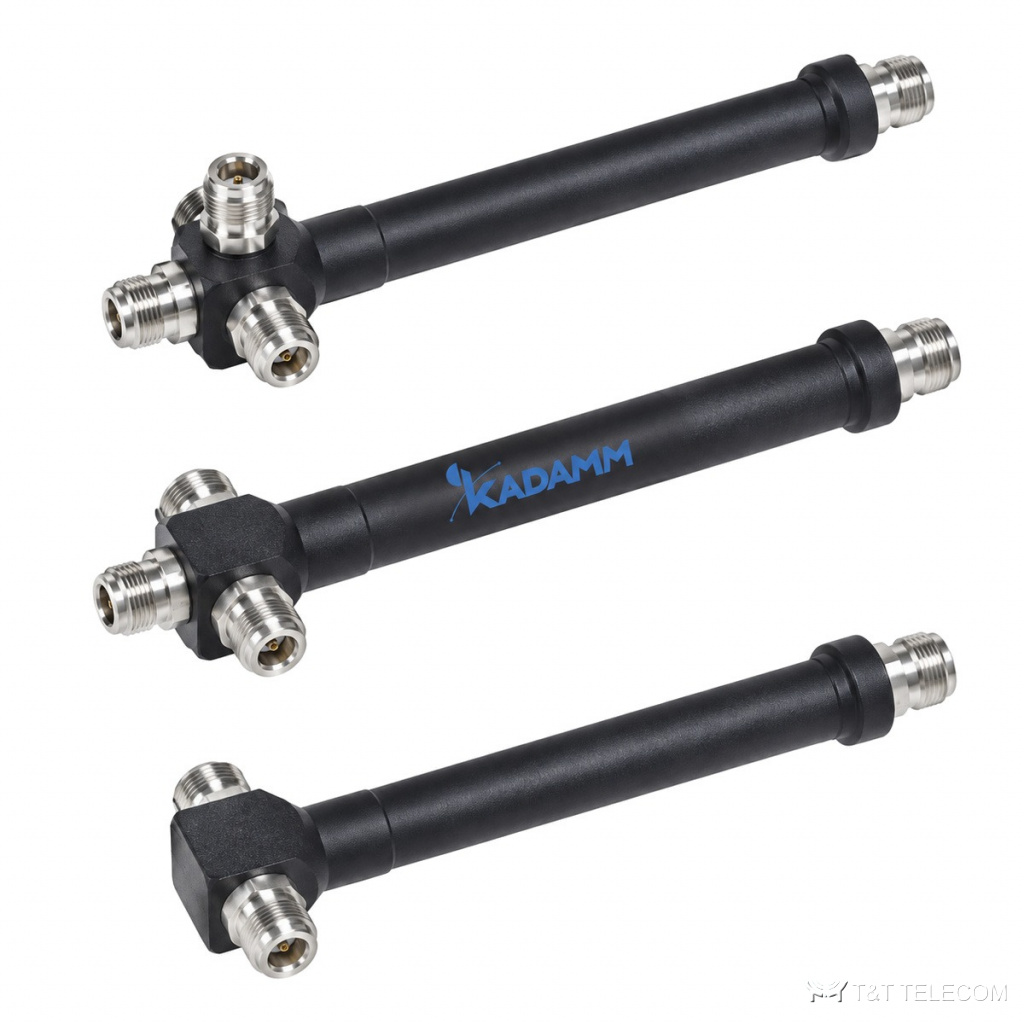

KADAMM ДМ-617/4200 — это серия коаксиальных делителей мощности на 2, 3 и 4 канала, рабочая полоса 617–4200 МГц. Через ДМ-617/4200 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМ-617/4200: разъёмы N и 4.3-10 и 7-16 (DIN); PIM3 ≤−160 дБн; мощность до 500 / до 2000 Вт (по исполнению).
Для каких систем подходит
- Диапазон 617–4200 МГц модели ДМ-617/4200 перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц.
- Покрытие внутри объектов по схеме DAS: ДМ-617/4200 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 617–4200 МГц позволяет пустить через ДМ-617/4200 все их диапазоны.
- Наружная установка: корпус ДМ-617/4200 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–4200 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ (исполнения -43-500: ≥18 дБ) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | до 500 / до 2000 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Корпус | круглый корпус, светло-серый, самый компактный в линейке |
| Габариты | 158,6×25×25 мм (2 отвода), 186,4×25×25 мм (3 и 4 отвода) |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
Состав серии
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср./пик | Вес |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-617/4200-N | 2 | 3,0 дБ | розетка N | ≤0,3 дБ | 300 / 800 Вт | 0,18 кг |
| KADAMM ДМ-2-617/4200-43 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,3 дБ | 300 / 1500 Вт | 0,21 кг |
| KADAMM ДМ-2-617/4200-43-500 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,3 дБ | 500 / 1500 Вт | 0,33 кг |
| KADAMM ДМ-2-617/4200-716 | 2 | 3,0 дБ | розетка 7-16 | ≤0,3 дБ | 500 / 2000 Вт | 0,43 кг |
| KADAMM ДМ-3-617/4200-N | 3 | 4,8 дБ | розетка N | ≤0,4 дБ | 300 / 800 Вт | 0,20 кг |
| KADAMM ДМ-3-617/4200-43 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,4 дБ | 300 / 1500 Вт | 0,23 кг |
| KADAMM ДМ-3-617/4200-43-500 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,4 дБ | 500 / 1500 Вт | 0,38 кг |
| KADAMM ДМ-3-617/4200-716 | 3 | 4,8 дБ | розетка 7-16 | ≤0,4 дБ | 500 / 2000 Вт | 0,51 кг |
| KADAMM ДМ-4-617/4200-N | 4 | 6,0 дБ | розетка N | ≤0,5 дБ | 300 / 800 Вт | 0,30 кг |
| KADAMM ДМ-4-617/4200-43 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,5 дБ | 300 / 1500 Вт | 0,35 кг |
| KADAMM ДМ-4-617/4200-43-500 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,5 дБ | 500 / 1500 Вт | 0,50 кг |
| KADAMM ДМ-4-617/4200-716 | 4 | 6,0 дБ | розетка 7-16 | ≤0,5 дБ | 500 / 2000 Вт | 0,60 кг |
На что смотреть при выборе
- Потери деления в серии ДМ-617/4200 зависят от числа выходов: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ — это закладывают в расчёт уровня сигнала.
- Разъём ДМ-617/4200 выбирают под существующий тракт, чтобы обойтись без переходов: N или 4.3-10 или 7-16 (DIN).
- Проверьте суммарную мощность на входе ДМ-617/4200: допустимо до 500 / до 2000 Вт (по исполнению).
- При нескольких операторах важен PIM3 — у ДМ-617/4200 он ≤−160 дБн: чем ниже, тем меньше помех приёму.
- Согласование ДМ-617/4200 по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-617/4200 — −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 — устройства для разветвления энергии в два и более развязанных между собой канала |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМ-617/4200 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-617/4200 на улице?
Да, исполнение ДМ-617/4200 рассчитано на наружную установку, рабочие температуры −25…+65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-617/4200?
С разъёмами N или 4.3-10 или 7-16 на стороне ДМ-617/4200; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМ-617/4200 как сумматор?
Да, ДМ-617/4200 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
