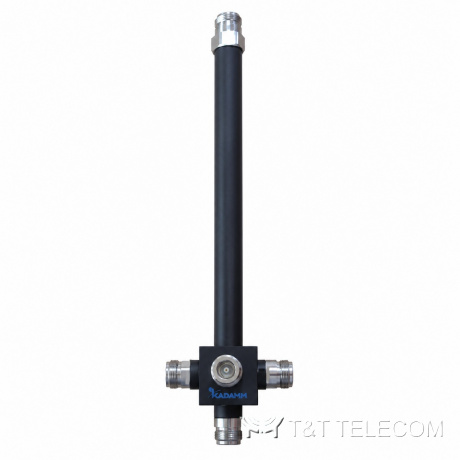

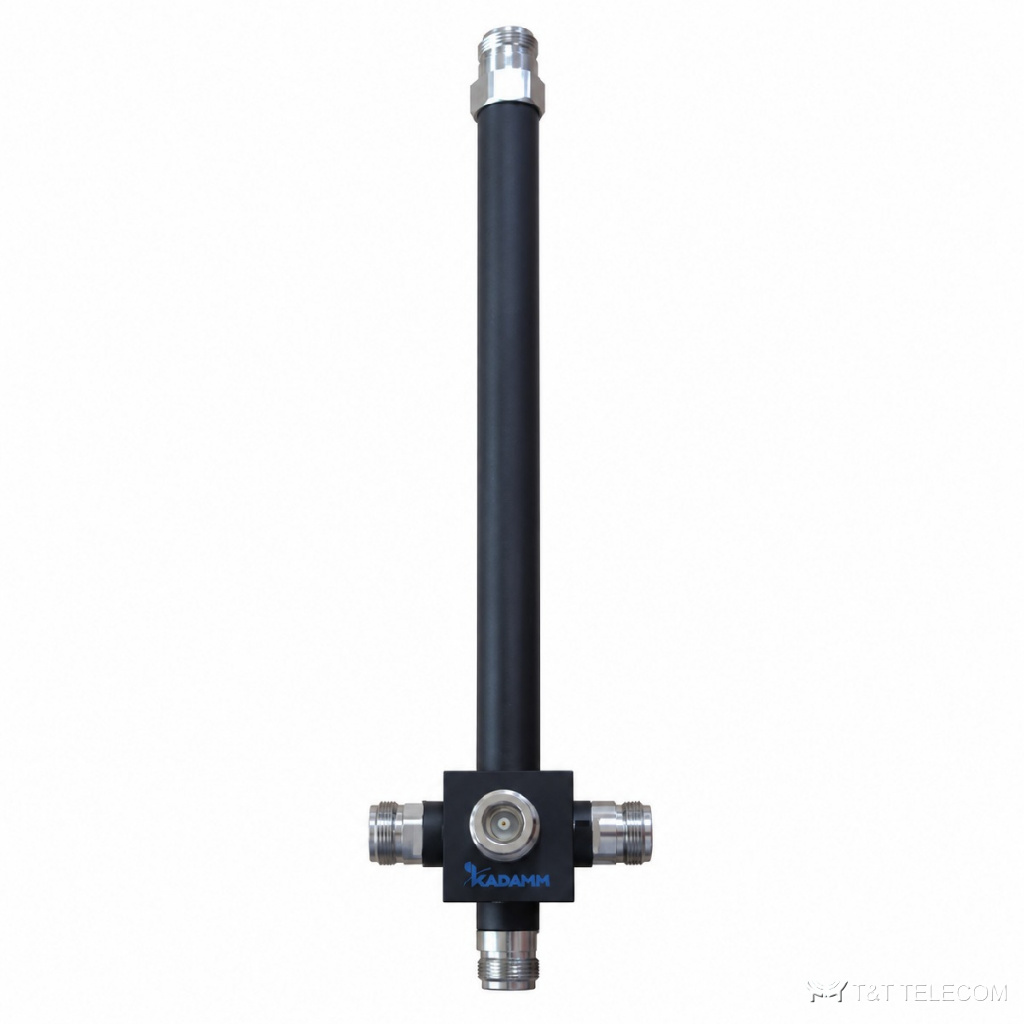

Делитель мощности KADAMM ДМ-4-700/2700-N-500 — 700–2700 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-4-700/2700-N-500 — коаксиальный делитель мощности на 4 канала для частот 700–2700 МГц. ДМ-4-700/2700-N-500 распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМ-4-700/2700-N-500: разъём N; мощность 500 Вт средняя, 3000 Вт пиковая; вносимые потери ≤6,3 дБ.
Для каких систем подходит
- Диапазон 700–2700 МГц модели ДМ-4-700/2700-N-500 перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Покрытие внутри объектов по схеме DAS: ДМ-4-700/2700-N-500 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 700–2700 МГц позволяет пустить через ДМ-4-700/2700-N-500 все их диапазоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–2700 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,3 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 270×67×48 мм |
| Масса | 0,39 кг |
| Рабочая температура | −35 … +75 °C |
На что смотреть при выборе
- Деление на 4 канала у ДМ-4-700/2700-N-500 даёт 6,0 дБ на выход; к этому добавляются вносимые потери ≤6,3 дБ.
- Под разъём N модели ДМ-4-700/2700-N-500 подбирают джамперы и переходы заранее, до монтажа.
- Сумма мощностей всех передатчиков на входе ДМ-4-700/2700-N-500 не должна превышать 500 Вт средняя, 3000 Вт пиковая, с запасом на пик-фактор цифровых сигналов.
- Согласование ДМ-4-700/2700-N-500 по входу: КСВН ≤1,3.
- Рабочие температуры ДМ-4-700/2700-N-500: −35 … +75 °C.
Поставка и документы
KADAMM ДМ-4-700/2700-N-500 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМ-4-700/2700-N-500?
С разъёмами N на стороне ДМ-4-700/2700-N-500; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-4-700/2700-N-500 в обратную сторону?
Да, при обратном включении ДМ-4-700/2700-N-500 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-4-700/2700-N-500?
На выходах ДМ-4-700/2700-N-500 — входной уровень минус потери деления (6,0 дБ при 4 каналах) и вносимые потери (≤6,3 дБ).
