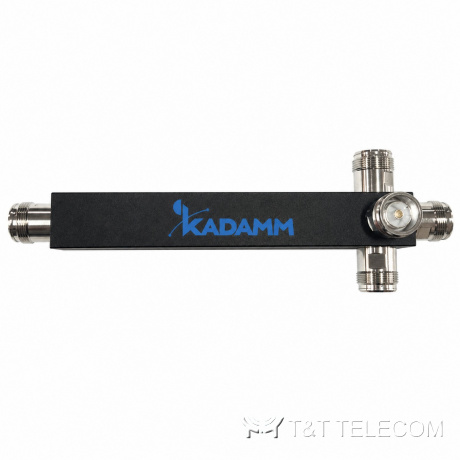

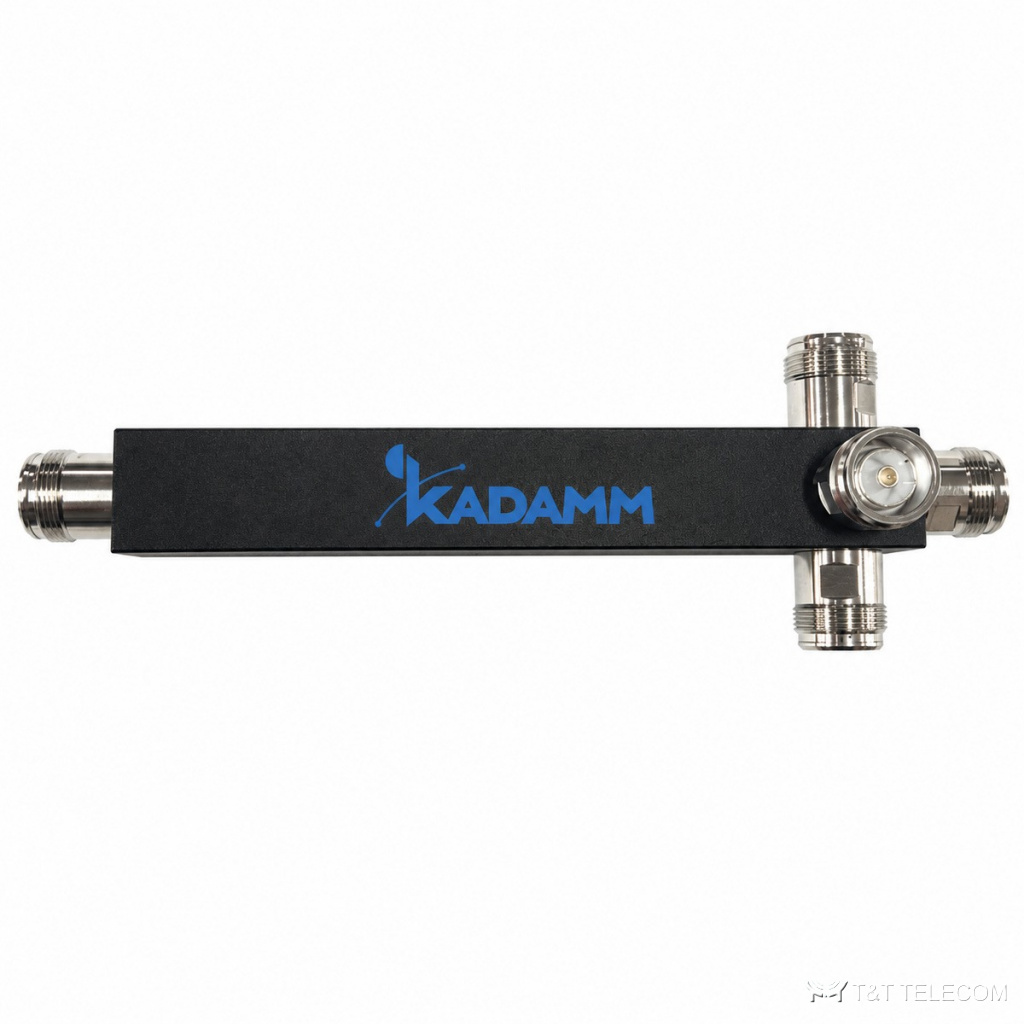

Делитель мощности KADAMM ДМ-4-340/2700 — 340–2700 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-4-340/2700 — коаксиальный делитель мощности на 4 канала для частот 340–2700 МГц. ДМ-4-340/2700 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Ключевые данные ДМ-4-340/2700: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; вносимые потери ≤0,6 дБ.
Для каких систем подходит
- В полосу 340–2700 МГц делителя ДМ-4-340/2700 попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Покрытие внутри объектов по схеме DAS: ДМ-4-340/2700 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 340–2700 МГц позволяет пустить через ДМ-4-340/2700 все их диапазоны.
- Сети профессиональной радиосвязи от 340 МГц: ДМ-4-340/2700 объединяет антенны на мачте и разводит сигнал по секторам.
- Монтаж ДМ-4-340/2700 на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,3 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | ≤95 % |
| Габариты | 455,6×67,1×46 мм |
| Масса | 0,78 кг |
Подбор под проект
- На каждый из 4 выходов ДМ-4-340/2700 приходится на 6,0 дБ меньше входного уровня, плюс собственные потери ≤0,6 дБ.
- У ДМ-4-340/2700 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМ-4-340/2700 не должна превышать 300 Вт, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-4-340/2700 PIM3 ≤−160 дБн при 2×43 дБм.
- Согласование ДМ-4-340/2700 по входу: КСВН ≤1,3.
- Температурный диапазон эксплуатации ДМ-4-340/2700 — −35 … +65 °C.
Поставка и документы
Поставляем KADAMM ДМ-4-340/2700 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-4-340/2700 на улице?
Да, исполнение ДМ-4-340/2700 рассчитано на наружную установку, рабочие температуры −35 … +65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-4-340/2700?
С разъёмами 4.3-10 на стороне ДМ-4-340/2700; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-4-340/2700 в обратную сторону?
Да, ДМ-4-340/2700 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
