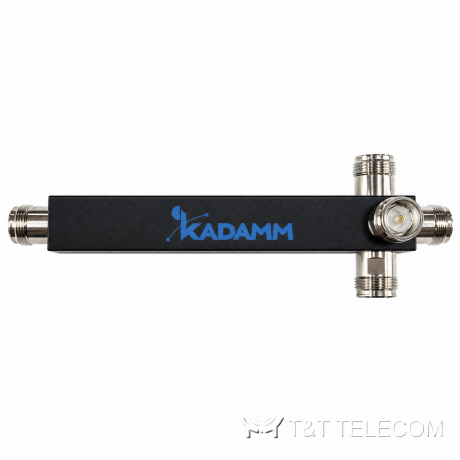

Делитель мощности KADAMM ДМ-3-340/2700 — 340–2700 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

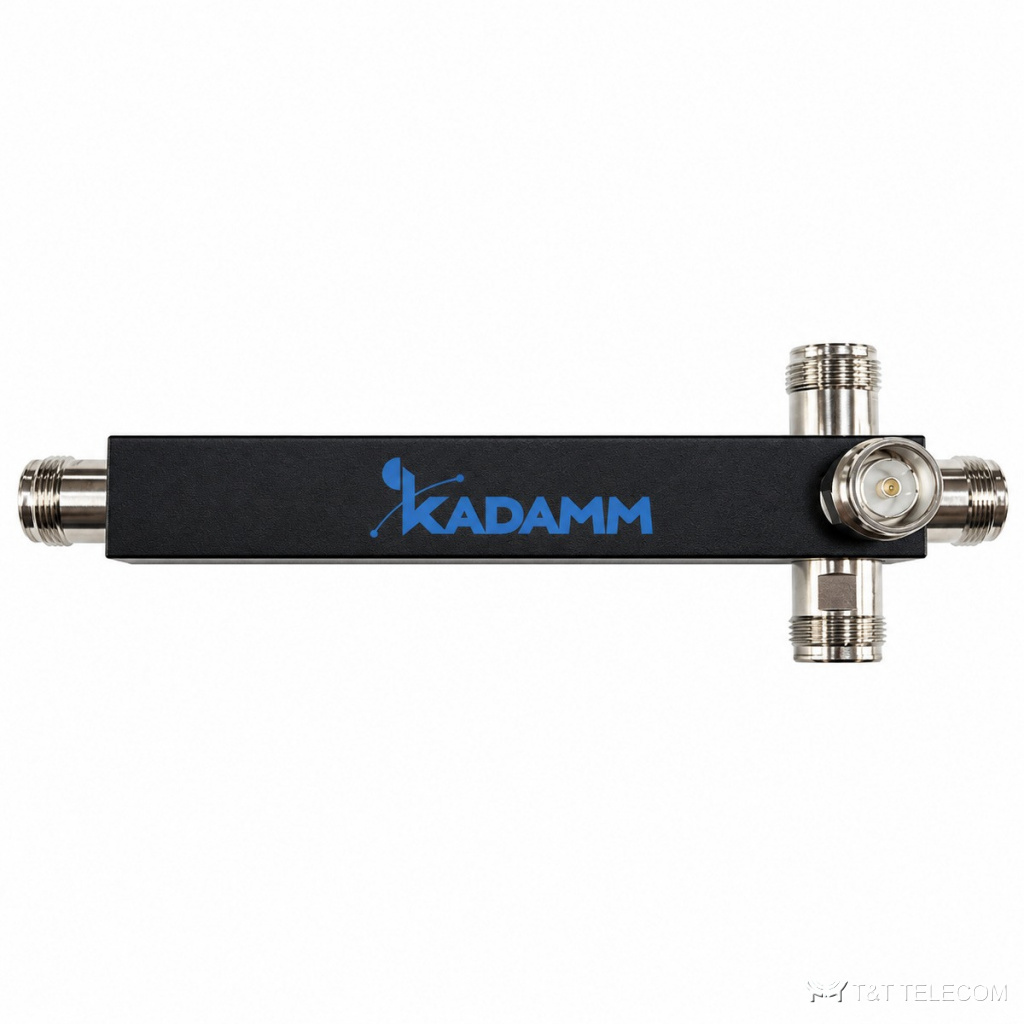

KADAMM ДМ-3-340/2700 — коаксиальный делитель мощности на 3 канала, диапазон 340–2700 МГц. ДМ-3-340/2700 распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Параметры ДМ-3-340/2700 коротко: разъём 4.3-10; PIM3 ≤−160 дБн; мощность 300 Вт; вносимые потери ≤0,6 дБ.
Где применяют
- Диапазон 340–2700 МГц модели ДМ-3-340/2700 перекрывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Покрытие внутри объектов по схеме DAS: ДМ-3-340/2700 стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 340–2700 МГц хватает, чтобы через ДМ-3-340/2700 шли сразу несколько стандартов.
- Сети профессиональной радиосвязи от 340 МГц: ДМ-3-340/2700 объединяет антенны на мачте и разводит сигнал по секторам.
- Наружная установка: корпус ДМ-3-340/2700 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,3 |
| PIM3 | ≤−160 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65 |
| Относительная влажность | ≤95 % |
| Габариты | 455,6×67,1×25 мм |
| Масса | 0,73 кг |
Как подобрать исполнение
- На каждый из 3 выходов ДМ-3-340/2700 приходится на 4,8 дБ меньше входного уровня, плюс собственные потери ≤0,6 дБ.
- Под разъём 4.3-10 модели ДМ-3-340/2700 подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМ-3-340/2700: допустимо 300 Вт.
- Для общих трактов смотрят на интермодуляцию: у ДМ-3-340/2700 PIM3 ≤−160 дБн.
- КСВН ДМ-3-340/2700 — ≤1,3; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМ-3-340/2700: −35 … +65 °C.
Поставка и документы
Поставляем KADAMM ДМ-3-340/2700 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМ-3-340/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМ-3-340/2700 на улице?
Да, исполнение ДМ-3-340/2700 рассчитано на наружную установку, рабочие температуры −35 … +65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-3-340/2700?
С разъёмами 4.3-10 на стороне ДМ-3-340/2700; волновое сопротивление тракта — 50 Ом.
