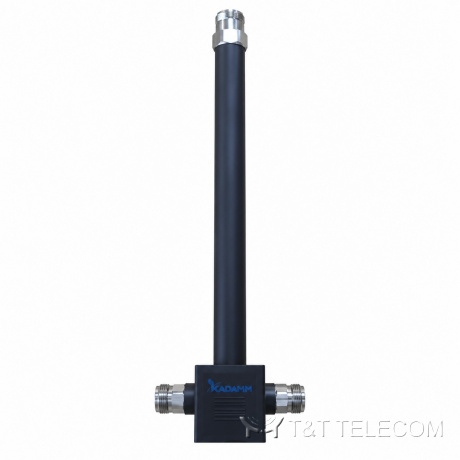

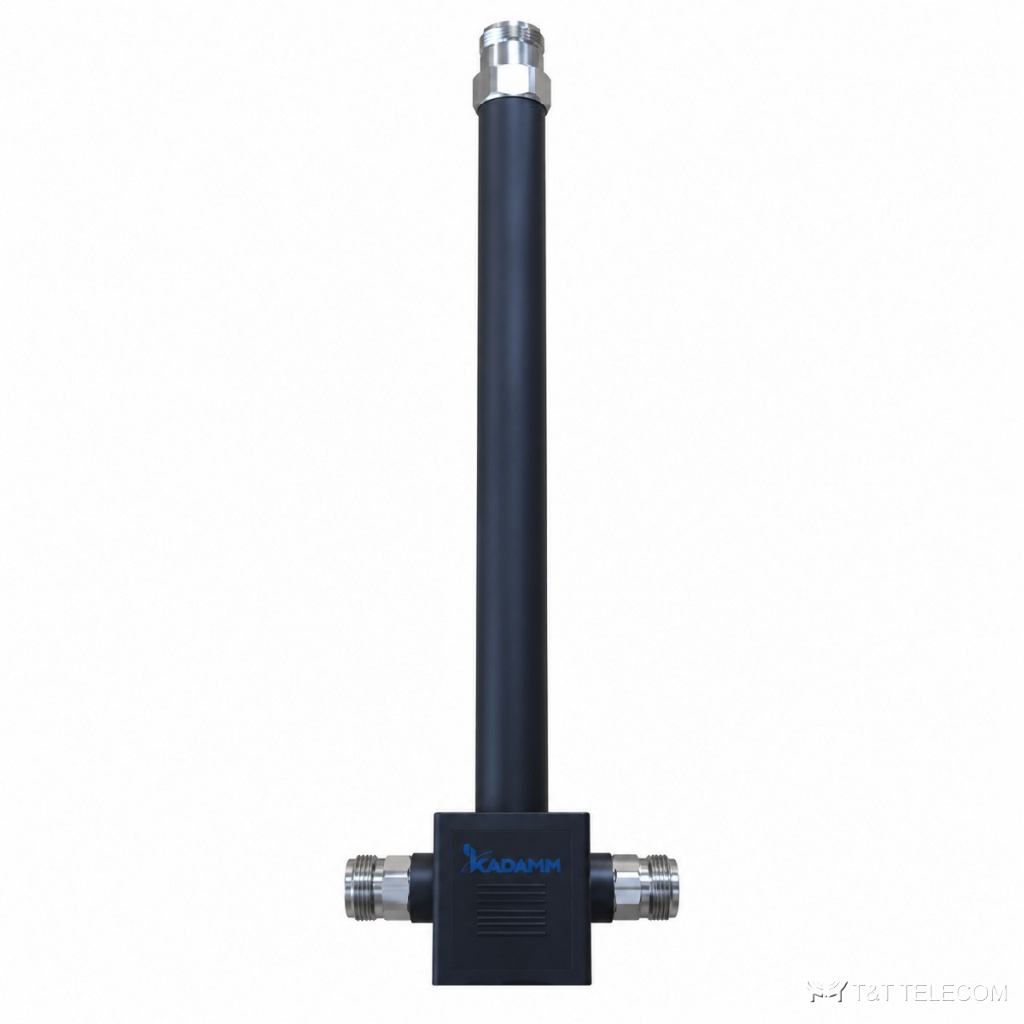

Делитель мощности KADAMM ДМ-2-700/2700-N-500 — 700–2700 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-2-700/2700-N-500 — коаксиальный делитель мощности на 2 канала для частот 700–2700 МГц. Через ДМ-2-700/2700-N-500 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМ-2-700/2700-N-500: разъём N; мощность 500 Вт средняя, 3000 Вт пиковая; вносимые потери ≤3,2 дБ.
Где применяют
- В полосу 700–2700 МГц делителя ДМ-2-700/2700-N-500 попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМ-2-700/2700-N-500 разводит сигнал по группам потолочных антенн.
- Общий тракт нескольких операторов: широкая полоса 700–2700 МГц позволяет пустить через ДМ-2-700/2700-N-500 все их диапазоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–2700 МГц |
| Выходов | 2 |
| Вносимые потери с учётом деления | ≤3,2 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 215×67×29 мм |
| Масса | 0,28 кг |
| Рабочая температура | −35 … +75 °C |
На что смотреть при выборе
- Деление на 2 канала у ДМ-2-700/2700-N-500 даёт 3,0 дБ на выход; к этому добавляются вносимые потери ≤3,2 дБ.
- Под разъём N модели ДМ-2-700/2700-N-500 подбирают джамперы и переходы заранее, до монтажа.
- Допустимая мощность ДМ-2-700/2700-N-500 — 500 Вт средняя, 3000 Вт пиковая; для нескольких несущих считают их сумму.
- Согласование ДМ-2-700/2700-N-500 по входу: КСВН ≤1,3.
- Рабочие температуры ДМ-2-700/2700-N-500: −35 … +75 °C.
Поставка и документы
KADAMM ДМ-2-700/2700-N-500 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли использовать ДМ-2-700/2700-N-500 как сумматор?
Да, при обратном включении ДМ-2-700/2700-N-500 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-2-700/2700-N-500?
На выходах ДМ-2-700/2700-N-500 — входной уровень минус потери деления (3,0 дБ при 2 каналах) и вносимые потери (≤3,2 дБ).
Чем ДМ-2-700/2700-N-500 отличается от направленного ответвителя?
ДМ-2-700/2700-N-500 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 700–2700 МГц.
