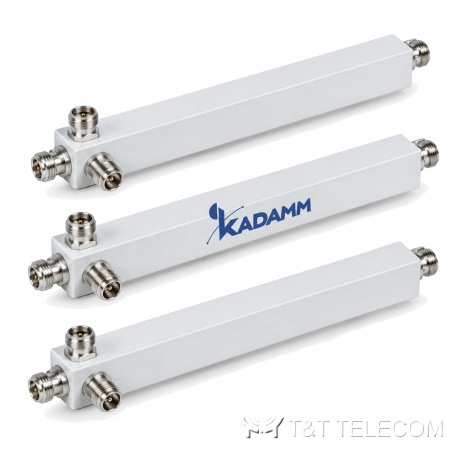

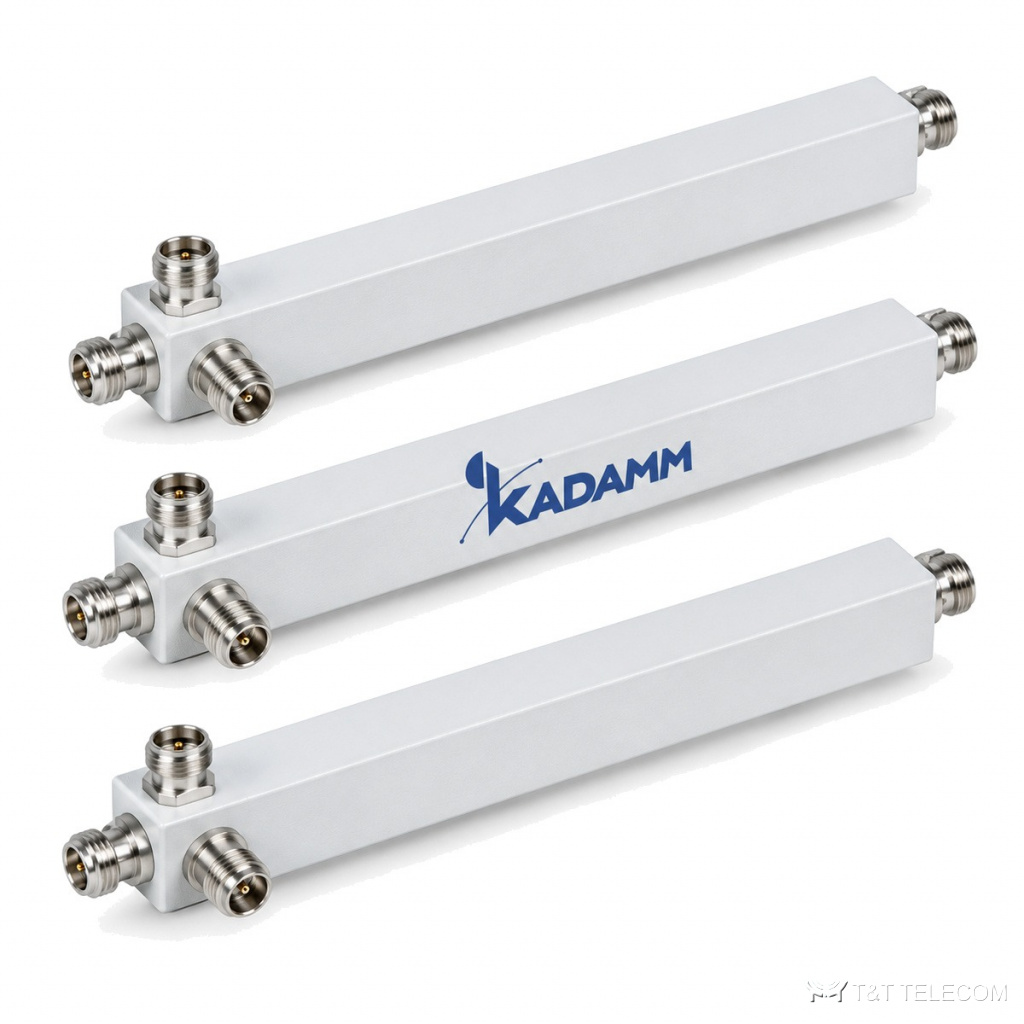

Делитель мощности KADAMM ДМ-550/6000 — 550–6000 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-550/6000 — это серия коаксиальных делителей мощности на 2, 3 и 4 канала, рабочая полоса 550–6000 МГц. Через ДМ-550/6000 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМ-550/6000: разъёмы N и 4.3-10 и 7-16 (DIN); PIM3 ≤−160 дБн; мощность до 500 / до 2000 Вт (по исполнению).
Для каких систем подходит
- В полосу 550–6000 МГц делителя ДМ-550/6000 попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Покрытие внутри объектов по схеме DAS: ДМ-550/6000 стоит между донорным ретранслятором и антеннами на этажах.
- Общий тракт нескольких операторов: широкая полоса 550–6000 МГц позволяет пустить через ДМ-550/6000 все их диапазоны.
- Наружная установка: корпус ДМ-550/6000 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–6000 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ (550–2700), ≥18 дБ (3400–6000) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | до 500 / до 2000 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Корпус | квадратный профиль, светло-серый |
| Габариты | 227,2×25×25 мм (2 отвода), 252,3×25×25 мм (3), 271,8×25×25 мм (4) |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
Исполнения и артикулы для заказа
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср./пик | Вес |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-550/6000-N | 2 | 3,0 дБ | розетка N | <0,3 дБ | 300 / 800 Вт | 0,40 кг |
| KADAMM ДМ-2-550/6000-43 | 2 | 3,0 дБ | розетка 4.3-10 | <0,3 дБ | 300 / 1500 Вт | 0,42 кг |
| KADAMM ДМ-2-550/6000-716 | 2 | 3,0 дБ | розетка 7-16 | <0,3 дБ | 500 / 2000 Вт | 0,47 кг |
| KADAMM ДМ-3-550/6000-N | 3 | 4,8 дБ | розетка N | <0,8 дБ | 300 / 800 Вт | 0,46 кг |
| KADAMM ДМ-3-550/6000-43 | 3 | 4,8 дБ | розетка 4.3-10 | <0,8 дБ | 300 / 1500 Вт | 0,50 кг |
| KADAMM ДМ-3-550/6000-716 | 3 | 4,8 дБ | розетка 7-16 | <0,8 дБ | 500 / 2000 Вт | 0,58 кг |
| KADAMM ДМ-4-550/6000-N | 4 | 6,0 дБ | розетка N | <0,9 дБ | 300 / 800 Вт | 0,52 кг |
| KADAMM ДМ-4-550/6000-43 | 4 | 6,0 дБ | розетка 4.3-10 | <0,9 дБ | 300 / 1500 Вт | 0,56 кг |
| KADAMM ДМ-4-550/6000-716 | 4 | 6,0 дБ | розетка 7-16 | <0,9 дБ | 500 / 2000 Вт | 0,66 кг |
Как подобрать исполнение
- Чем больше выходов у ДМ-550/6000, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- Разъём ДМ-550/6000 выбирают под существующий тракт, чтобы обойтись без переходов: N или 4.3-10 или 7-16 (DIN).
- Проверьте суммарную мощность на входе ДМ-550/6000: допустимо до 500 / до 2000 Вт (по исполнению).
- Для общих трактов смотрят на интермодуляцию: у ДМ-550/6000 PIM3 ≤−160 дБн.
- КСВН ДМ-550/6000 — ≤1,25; это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМ-550/6000 — −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 — устройства для разветвления энергии в два и более развязанных между собой канала |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМ-550/6000 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли ставить ДМ-550/6000 на улице?
Да, исполнение ДМ-550/6000 рассчитано на наружную установку, рабочие температуры −25…+65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-550/6000?
С разъёмами N или 4.3-10 или 7-16 на стороне ДМ-550/6000; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-550/6000 в обратную сторону?
Да, при обратном включении ДМ-550/6000 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
