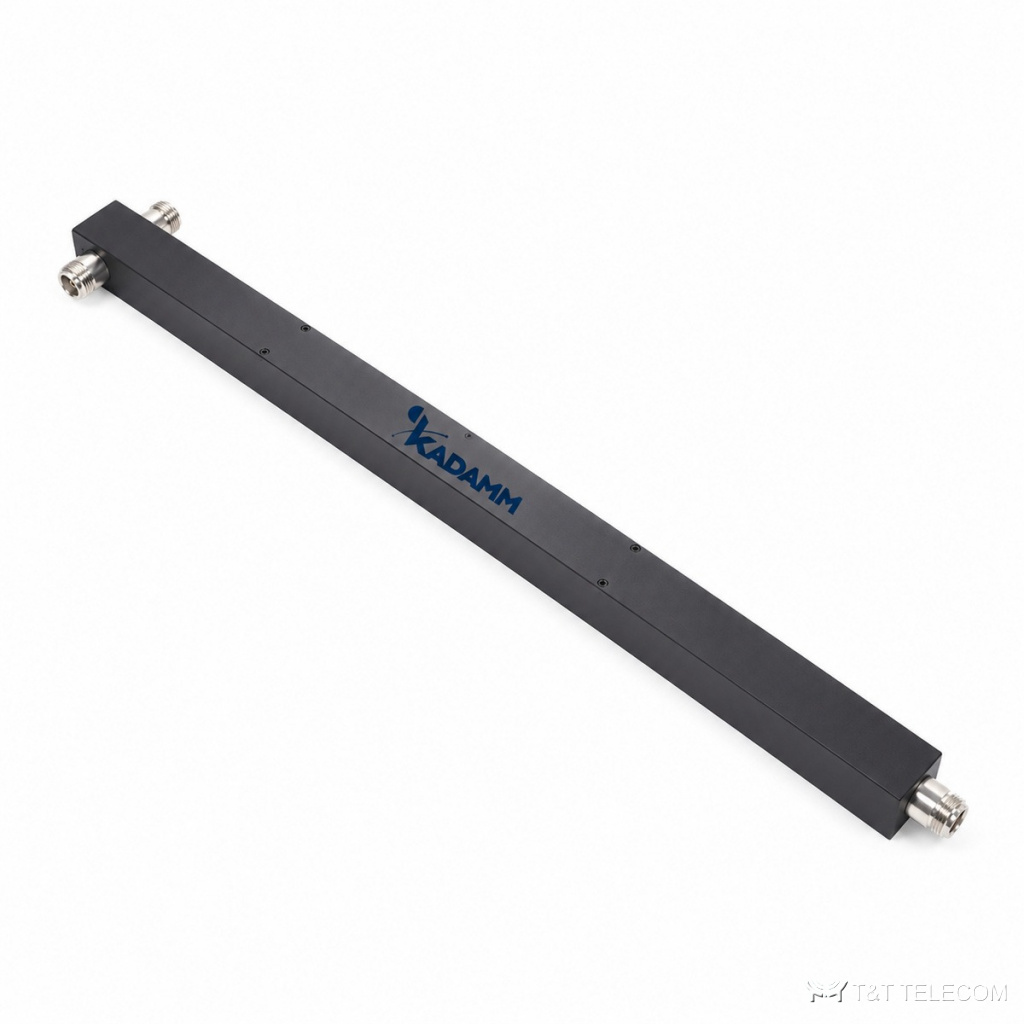

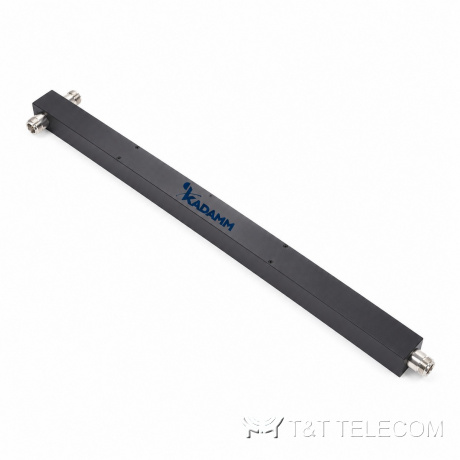

Делитель мощности KADAMM ДМ-2-136/174-N — 136–174 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-2-136/174-N — это серия коаксиальных делителей мощности на 2 канала, рабочая полоса 136–174 МГц. ДМ-2-136/174-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМ-2-136/174-N: разъём N; мощность 200 Вт средняя на порт; вносимые потери ≤0,5 дБ сверх деления.
Область применения
- Полоса 136–174 МГц у ДМ-2-136/174-N охватывает УКВ-радиосвязь 136–174 МГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-2-136/174-N делит сигнал ретранслятора между этажами и зонами.
- Сети профессиональной радиосвязи от 136 МГц: ДМ-2-136/174-N объединяет антенны на мачте и разводит сигнал по секторам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,5 дБ сверх деления |
| Неравномерность деления | ±0,5 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Масса | 0,4 кг |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-136/174-N | 2 | 3,0 дБ | ≤0,5 дБ | ≤1,30 | 200 Вт | 0,4 кг |
На что смотреть при выборе
- На каждый из 2 выходов ДМ-2-136/174-N приходится на 3,0 дБ меньше входного уровня, плюс собственные потери ≤0,5 дБ сверх деления.
- У ДМ-2-136/174-N разъём N: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМ-2-136/174-N: допустимо 200 Вт средняя на порт.
- Согласование ДМ-2-136/174-N по входу: КСВН ≤1,30.
- Рабочие температуры ДМ-2-136/174-N: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМ-2-136/174-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМ-2-136/174-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт средняя на порт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМ-2-136/174-N?
С разъёмами N на стороне ДМ-2-136/174-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМ-2-136/174-N как сумматор?
Да, ДМ-2-136/174-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
