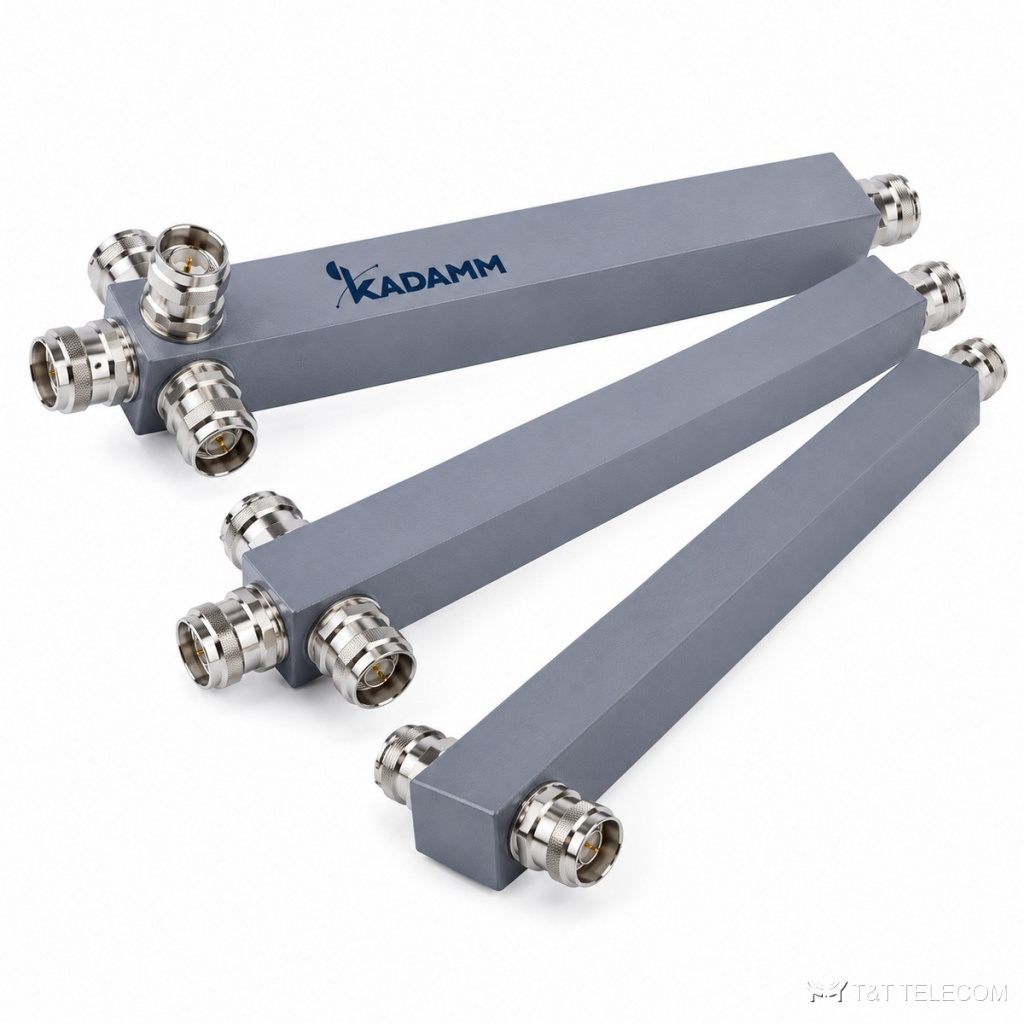

Серия KADAMM ДМ-340/2700К объединяет исполнения коаксиальных делителей мощности на 2, 3 и 4 канала, полоса 340–2700 МГц. ДМ-340/2700К распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМ-340/2700К: разъёмы N и 4.3-10; PIM3 ≤−160 дБн; мощность 300 Вт / до 1500 Вт (по исполнению).
Где применяют
- В полосу 340–2700 МГц делителя ДМ-340/2700К попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМ-340/2700К разводит сигнал по группам потолочных антенн.
- Общий тракт нескольких операторов: широкая полоса 340–2700 МГц позволяет пустить через ДМ-340/2700К все их диапазоны.
- Сети профессиональной радиосвязи от 340 МГц: ДМ-340/2700К объединяет антенны на мачте и разводит сигнал по секторам.
- Наружная установка: корпус ДМ-340/2700К рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | 300 Вт / до 1500 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Корпус | квадратный профиль, светло-серый |
| Габариты | 294×25×25…291×25×25 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C (N), −40…+65 °C (4.3-10) |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
Состав серии
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср./пик | Вес |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-340/2700К-N | 2 | 3,0 дБ | розетка N | ≤0,23 дБ | 300 / 800 Вт | 0,51 кг |
| KADAMM ДМ-2-340/2700К-43 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,3 дБ | 300 / 1500 Вт | 0,57 кг |
| KADAMM ДМ-3-340/2700К-N | 3 | 4,8 дБ | розетка N | ≤0,35 дБ | 300 / 800 Вт | 0,55 кг |
| KADAMM ДМ-3-340/2700К-43 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,4 дБ | 300 / 1500 Вт | 0,61 кг |
| KADAMM ДМ-4-340/2700К-N | 4 | 6,0 дБ | розетка N | ≤0,4 дБ | 300 / 800 Вт | 0,57 кг |
| KADAMM ДМ-4-340/2700К-43 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,5 дБ | 300 / 1500 Вт | 0,63 кг |
Подбор под проект
- Число каналов ДМ-340/2700К задаёт потери деления: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- Разъём ДМ-340/2700К выбирают под существующий тракт, чтобы обойтись без переходов: N или 4.3-10.
- Сумма мощностей всех передатчиков на входе ДМ-340/2700К не должна превышать 300 Вт / до 1500 Вт (по исполнению), с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-340/2700К PIM3 ≤−160 дБн.
- Согласование ДМ-340/2700К по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-340/2700К — −25…+65 °C (N), −40…+65 °C (4.3-10).
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 — устройства для разветвления энергии в два и более развязанных между собой канала |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМ-340/2700К под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДМ-340/2700К отличается от направленного ответвителя?
ДМ-340/2700К делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 340–2700 МГц.
Что делать с незадействованным выходом ДМ-340/2700К?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт / до 1500 Вт (по исполнению)): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМ-340/2700К на улице?
Да, исполнение ДМ-340/2700К рассчитано на наружную установку, рабочие температуры −25…+65 °C (N), −40…+65 °C (4.3-10); разъёмы после монтажа герметизируют.
