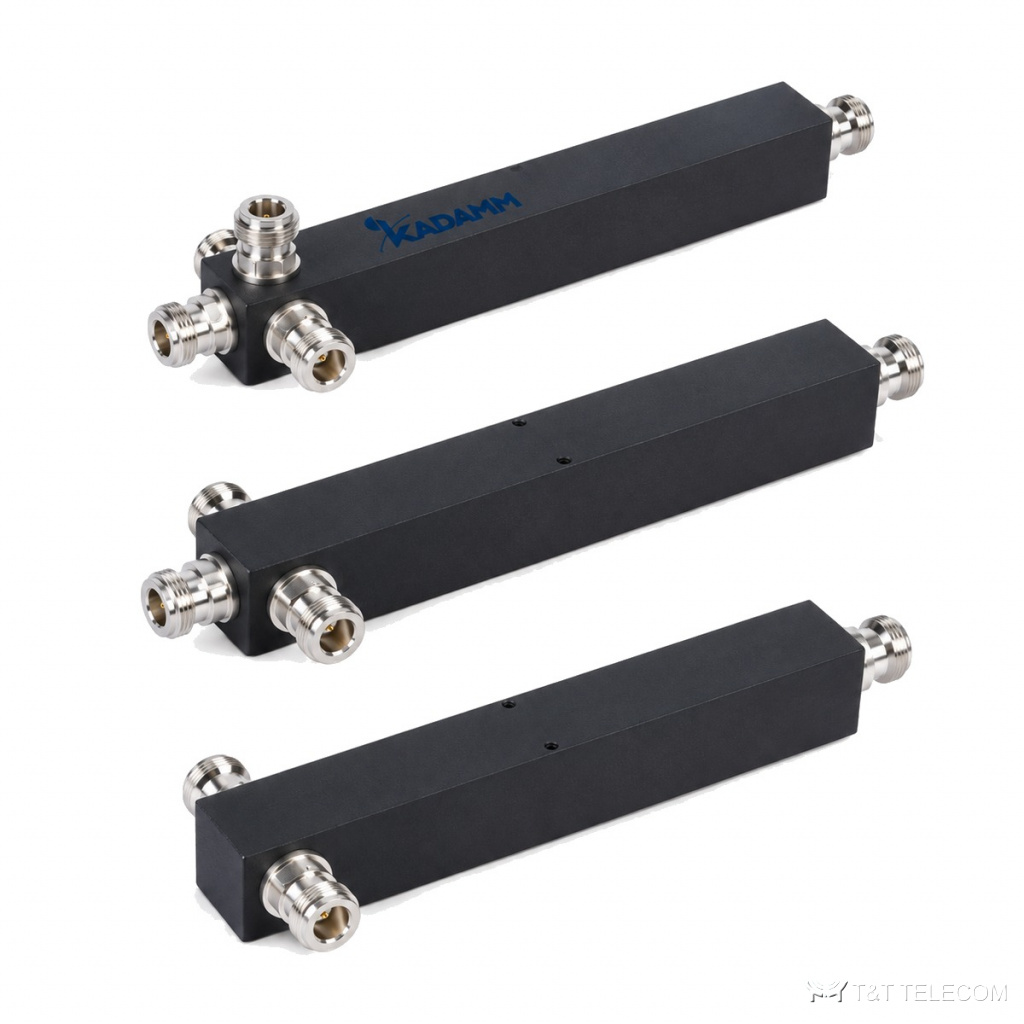

KADAMM ДМ-340/3800 — серия коаксиальных делителей мощности на 2, 3 и 4 канала для полосы 340–3800 МГц. Через ДМ-340/3800 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Параметры ДМ-340/3800 коротко: разъёмы N и 4.3-10 и 7-16 (DIN); PIM3 ≤−160 дБн; мощность до 500 / до 2000 Вт (по исполнению).
Для каких систем подходит
- Диапазон 340–3800 МГц модели ДМ-340/3800 перекрывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие внутри объектов по схеме DAS: ДМ-340/3800 стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 340–3800 МГц хватает, чтобы через ДМ-340/3800 шли сразу несколько стандартов.
- Сети профессиональной радиосвязи от 340 МГц: ДМ-340/3800 объединяет антенны на мачте и разводит сигнал по секторам.
- Наружная установка: корпус ДМ-340/3800 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ (340–2700), ≥18 дБ (3400–3800) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | до 500 / до 2000 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Корпус | квадратный профиль, светло-серый |
| Габариты | 249×25×25 мм (2 отвода), 272,5×25×25 мм (3), 294,9×25×25 мм (4) |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
Артикулы серии
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср./пик | Вес |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-340/3800-N | 2 | 3,0 дБ | розетка N | ≤0,3 дБ | 300 / 1500 Вт | 0,46 кг |
| KADAMM ДМ-2-340/3800-43 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,3 дБ | 300 / 1500 Вт | 0,52 кг |
| KADAMM ДМ-2-340/3800-716 | 2 | 3,0 дБ | розетка 7-16 | ≤0,3 дБ | 500 / 2000 Вт | 0,57 кг |
| KADAMM ДМ-3-340/3800-N | 3 | 4,8 дБ | розетка N | ≤0,6 дБ | 300 / 1500 Вт | 0,52 кг |
| KADAMM ДМ-3-340/3800-43 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,6 дБ | 300 / 1500 Вт | 0,58 кг |
| KADAMM ДМ-3-340/3800-716 | 3 | 4,8 дБ | розетка 7-16 | ≤0,6 дБ | 500 / 2000 Вт | 0,63 кг |
| KADAMM ДМ-4-340/3800-N | 4 | 6,0 дБ | розетка N | ≤0,6 дБ | 300 / 1500 Вт | 0,57 кг |
| KADAMM ДМ-4-340/3800-43 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,6 дБ | 300 / 1500 Вт | 0,64 кг |
| KADAMM ДМ-4-340/3800-716 | 4 | 6,0 дБ | розетка 7-16 | ≤0,6 дБ | 500 / 2000 Вт | 0,76 кг |
Как подобрать исполнение
- Потери деления в серии ДМ-340/3800 зависят от числа выходов: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ — это закладывают в расчёт уровня сигнала.
- Тип разъёма ДМ-340/3800 — по кабелю и соседнему оборудованию: N или 4.3-10 или 7-16 (DIN).
- Сумма мощностей всех передатчиков на входе ДМ-340/3800 не должна превышать до 500 / до 2000 Вт (по исполнению), с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-340/3800 PIM3 ≤−160 дБн.
- Согласование ДМ-340/3800 по входу: КСВН ≤1,25.
- Рабочие температуры ДМ-340/3800: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 — устройства для разветвления энергии в два и более развязанных между собой канала |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМ-340/3800 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМ-340/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (до 500 / до 2000 Вт (по исполнению)): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМ-340/3800 на улице?
Да, исполнение ДМ-340/3800 рассчитано на наружную установку, рабочие температуры −25…+65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-340/3800?
С разъёмами N или 4.3-10 или 7-16 на стороне ДМ-340/3800; волновое сопротивление тракта — 50 Ом.
