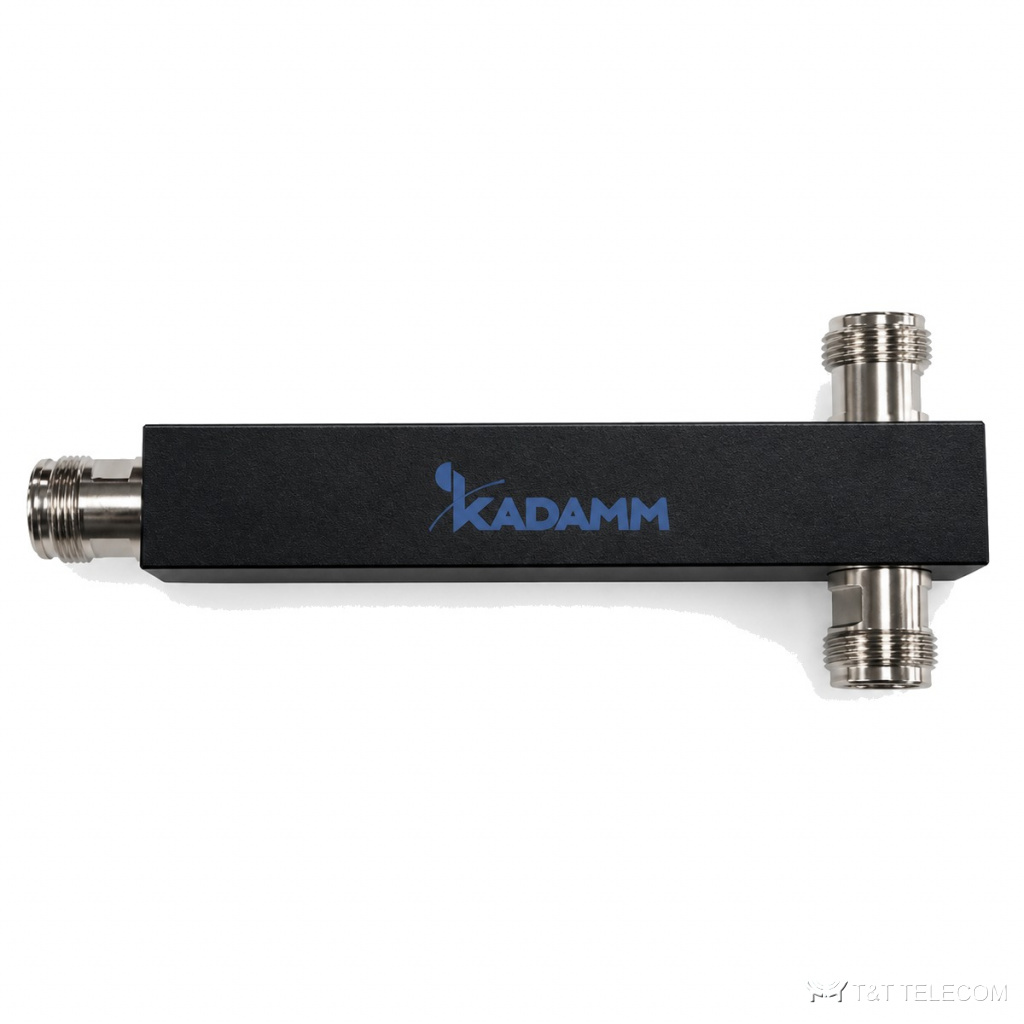

KADAMM ДМ-2-790/3800 — коаксиальный делитель мощности на 2 канала, диапазон 790–3800 МГц. ДМ-2-790/3800 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Ключевые данные ДМ-2-790/3800: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; вносимые потери ≤0,4 дБ.
Для каких систем подходит
- Полоса 790–3800 МГц у ДМ-2-790/3800 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМ-2-790/3800 разводит сигнал по группам потолочных антенн.
- Общий тракт нескольких операторов: широкая полоса 790–3800 МГц позволяет пустить через ДМ-2-790/3800 все их диапазоны.
- Наружная установка: корпус ДМ-2-790/3800 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Выходов | 2 |
| Деление мощности | 3,0 дБ |
| Вносимые потери | ≤0,4 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 245,5×65×25 мм |
| Масса | 0,40 кг |
На что смотреть при выборе
- На каждый из 2 выходов ДМ-2-790/3800 приходится на 3,0 дБ меньше входного уровня, плюс собственные потери ≤0,4 дБ.
- Под разъём 4.3-10 модели ДМ-2-790/3800 подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМ-2-790/3800: допустимо 300 Вт.
- При нескольких операторах важен PIM3 — у ДМ-2-790/3800 он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- КСВН ДМ-2-790/3800 — ≤1,25; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМ-2-790/3800: −35 … +65 °C.
Поставка и документы
KADAMM ДМ-2-790/3800 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМ-2-790/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМ-2-790/3800 на улице?
Да, исполнение ДМ-2-790/3800 рассчитано на наружную установку, рабочие температуры −35 … +65 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-2-790/3800?
С разъёмами 4.3-10 на стороне ДМ-2-790/3800; волновое сопротивление тракта — 50 Ом.
