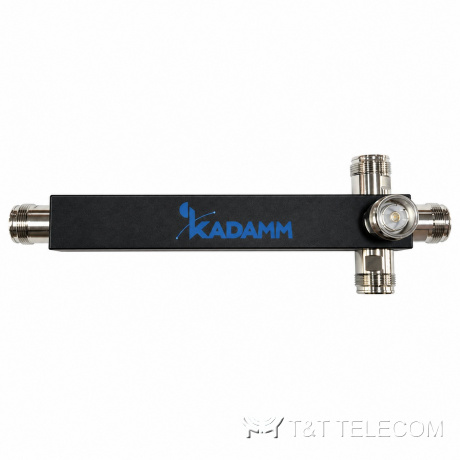

Делитель мощности KADAMM ДМ-4-790/3800 — 790–3800 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

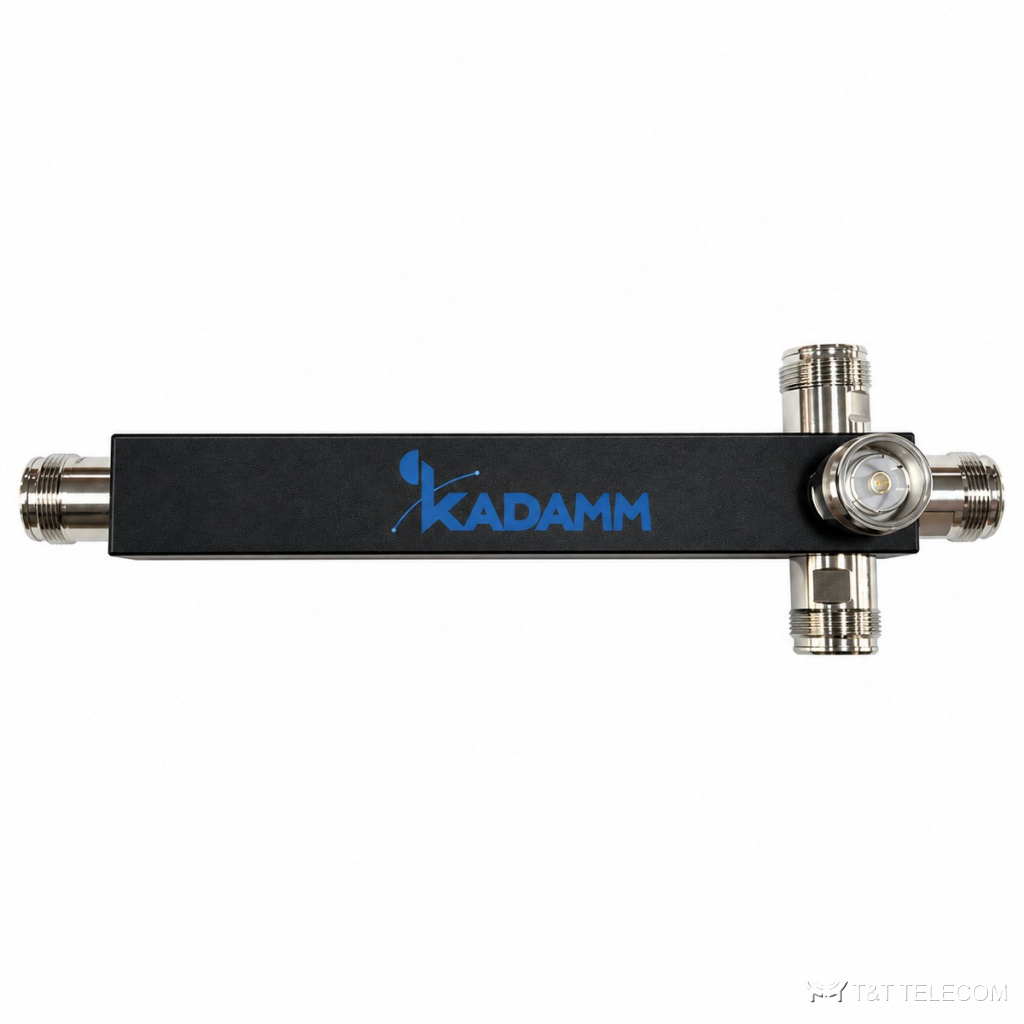

KADAMM ДМ-4-790/3800 — коаксиальный делитель мощности на 4 канала, диапазон 790–3800 МГц. ДМ-4-790/3800 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Основное по ДМ-4-790/3800: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; вносимые потери ≤0,6 дБ.
Где применяют
- Диапазон 790–3800 МГц модели ДМ-4-790/3800 перекрывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-4-790/3800 делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 790–3800 МГц позволяет пустить через ДМ-4-790/3800 все их диапазоны.
- Наружная установка: корпус ДМ-4-790/3800 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 273,2×65×45 мм |
| Масса | 0,50 кг |
Как подобрать исполнение
- Деление на 4 канала у ДМ-4-790/3800 даёт 6,0 дБ на выход; к этому добавляются вносимые потери ≤0,6 дБ.
- У ДМ-4-790/3800 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМ-4-790/3800 не должна превышать 300 Вт, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-4-790/3800 PIM3 ≤−160 дБн при 2×43 дБм.
- КСВН ДМ-4-790/3800 — ≤1,25; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМ-4-790/3800: −35 … +65 °C.
Поставка и документы
Подберём KADAMM ДМ-4-790/3800 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Работает ли ДМ-4-790/3800 в обратную сторону?
Да, ДМ-4-790/3800 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМ-4-790/3800?
На выходах ДМ-4-790/3800 — входной уровень минус потери деления (6,0 дБ при 4 каналах) и вносимые потери (≤0,6 дБ).
Чем ДМ-4-790/3800 отличается от направленного ответвителя?
ДМ-4-790/3800 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 790–3800 МГц.
