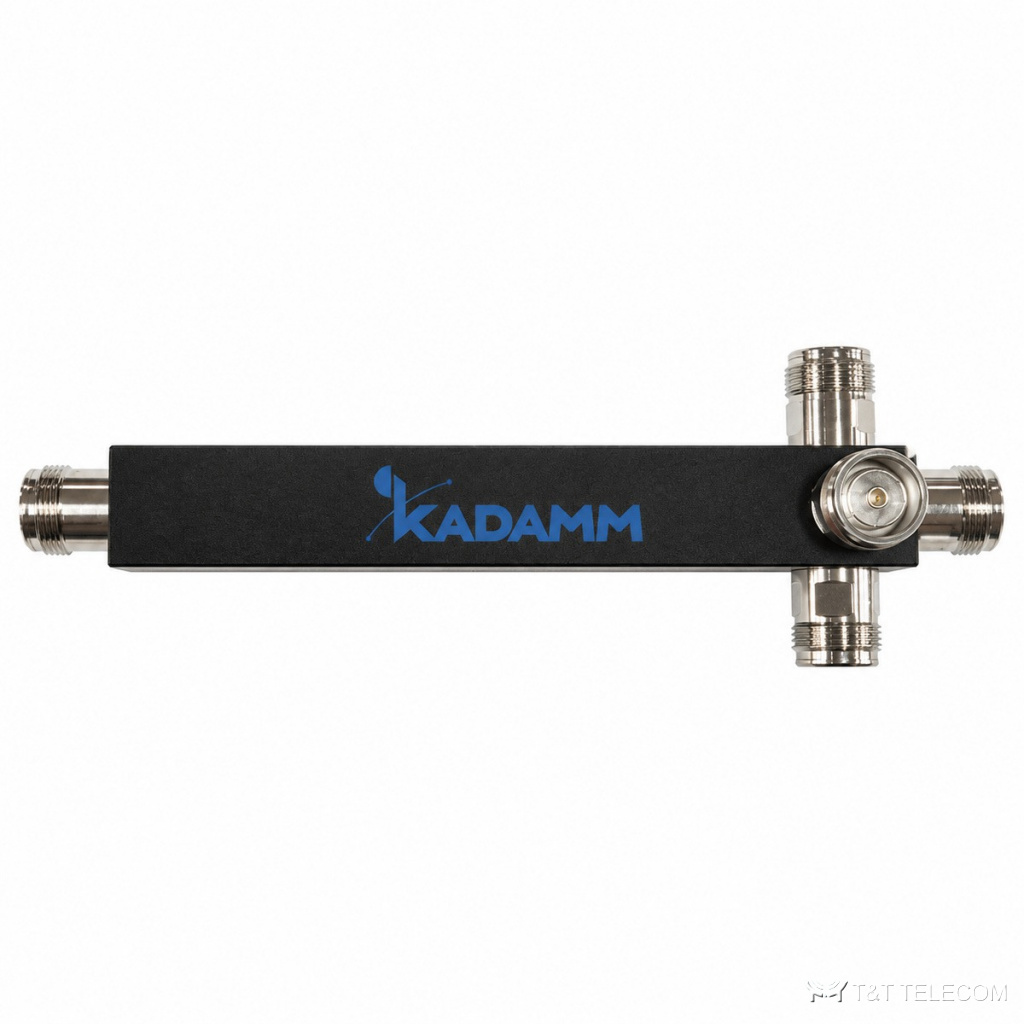

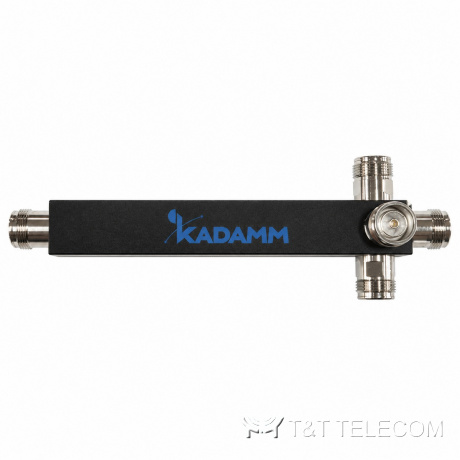

Делитель мощности KADAMM ДМ-340/2700-С — 340–2700 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-340/2700-С — серия коаксиальных делителей мощности на 2, 3 и 4 канала для полосы 340–2700 МГц. Через ДМ-340/2700-С сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМ-340/2700-С: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; вносимые потери ≤0,4 / ≤0,6 / ≤0,6 дБ.
Область применения
- Полоса 340–2700 МГц у ДМ-340/2700-С охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-340/2700-С делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 340–2700 МГц позволяет пустить через ДМ-340/2700-С все их диапазоны.
- Сети профессиональной радиосвязи от 340 МГц: ДМ-340/2700-С объединяет антенны на мачте и разводит сигнал по секторам.
- Наружная установка: корпус ДМ-340/2700-С рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | ≤0,4 / ≤0,6 / ≤0,6 дБ |
| КСВН | ≤1,3 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | ≤95 % |
| Габариты | 368×67,1×25 / 455,6×67,1×25 / 455,6×67,1×46 мм |
| Масса | 0,68 / 0,73 / 0,78 кг |
Подбор под проект
- Чем больше выходов у ДМ-340/2700-С, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- У ДМ-340/2700-С разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМ-340/2700-С не должна превышать 300 Вт, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-340/2700-С PIM3 ≤−160 дБн при 2×43 дБм.
- Согласование ДМ-340/2700-С по входу: КСВН ≤1,3.
- Рабочие температуры ДМ-340/2700-С: −35 … +65 °C.
Поставка и документы
KADAMM ДМ-340/2700-С поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли использовать ДМ-340/2700-С как сумматор?
Да, ДМ-340/2700-С обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМ-340/2700-С?
На выходах ДМ-340/2700-С — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери (≤0,4 / ≤0,6 / ≤0,6 дБ).
Чем ДМ-340/2700-С отличается от направленного ответвителя?
ДМ-340/2700-С делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 340–2700 МГц.
