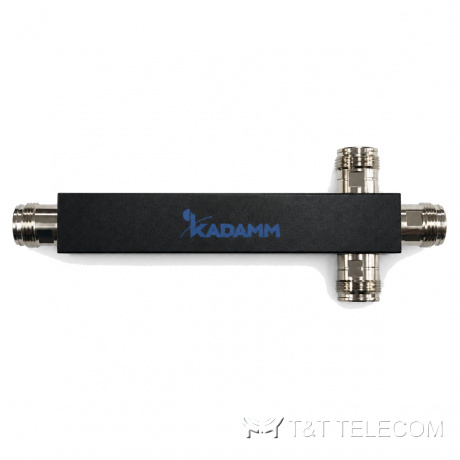

Делитель мощности KADAMM ДМ-3-790/2700 — 790–2700 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

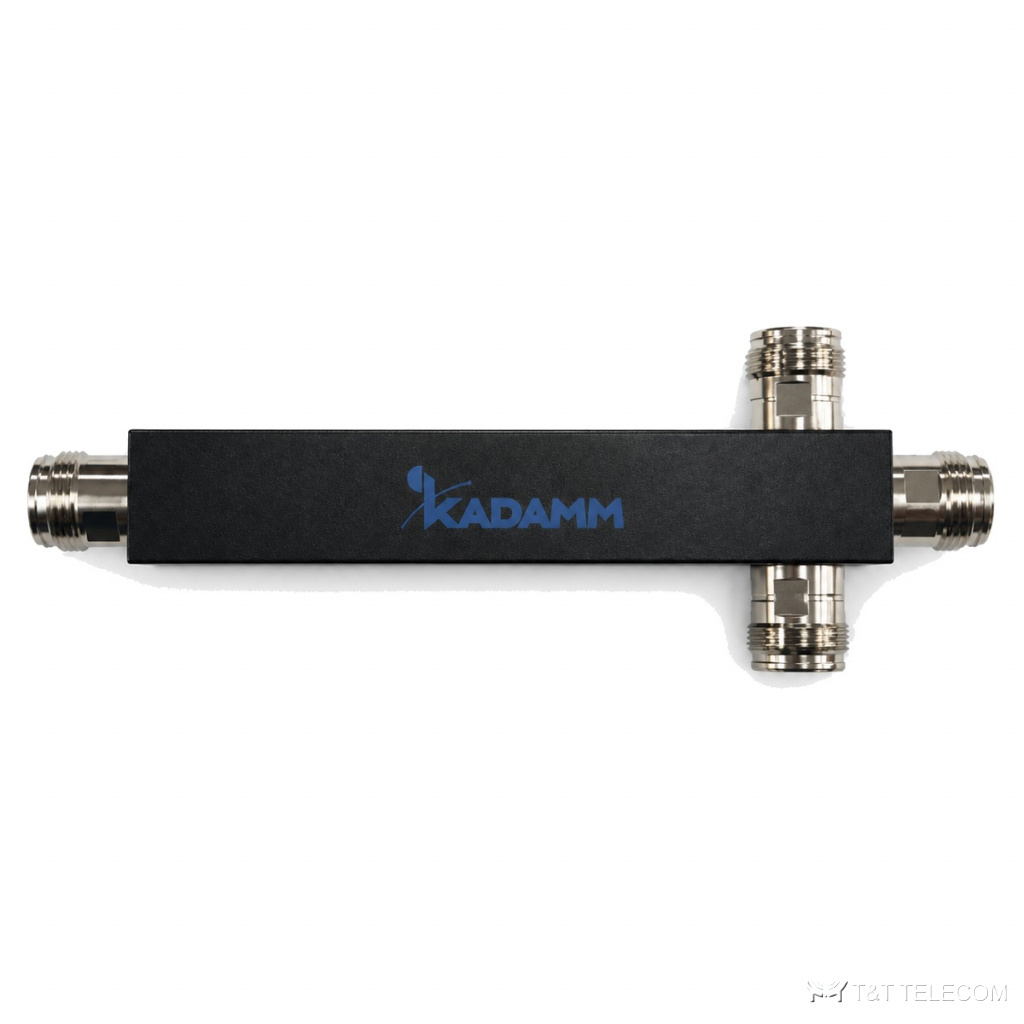

KADAMM ДМ-3-790/2700 — коаксиальный делитель мощности на 3 канала, диапазон 790–2700 МГц. Задача ДМ-3-790/2700 — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Основное по ДМ-3-790/2700: разъём 4.3-10; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤0,5 дБ.
Где применяют
- Диапазон 790–2700 МГц модели ДМ-3-790/2700 перекрывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-3-790/2700 делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 790–2700 МГц позволяет пустить через ДМ-3-790/2700 все их диапазоны.
- Монтаж ДМ-3-790/2700 на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 186,6×65,6×25 мм |
| Масса | 0,33 кг |
Подбор под проект
- На каждый из 3 выходов ДМ-3-790/2700 приходится на 4,8 дБ меньше входного уровня, плюс собственные потери ≤0,5 дБ.
- У ДМ-3-790/2700 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМ-3-790/2700 не должна превышать 200 Вт, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-3-790/2700 PIM3 ≤−160 дБн при 2×43 дБм.
- Согласование ДМ-3-790/2700 по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-3-790/2700 — −30 … +65 °C.
Поставка и документы
KADAMM ДМ-3-790/2700 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Работает ли ДМ-3-790/2700 в обратную сторону?
Да, при обратном включении ДМ-3-790/2700 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-3-790/2700?
На выходах ДМ-3-790/2700 — входной уровень минус потери деления (4,8 дБ при 3 каналах) и вносимые потери (≤0,5 дБ).
Чем ДМ-3-790/2700 отличается от направленного ответвителя?
ДМ-3-790/2700 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 790–2700 МГц.
