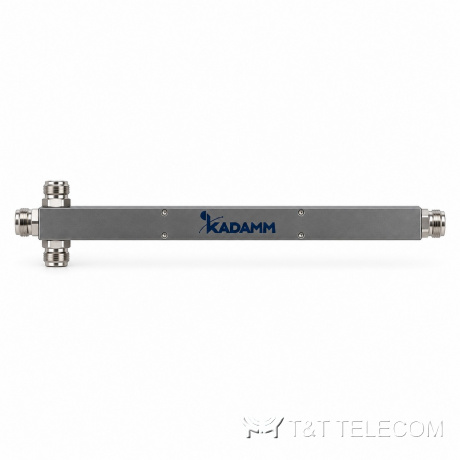

Делитель мощности KADAMM ДМ-3-350/6000-43 — 350–6000 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

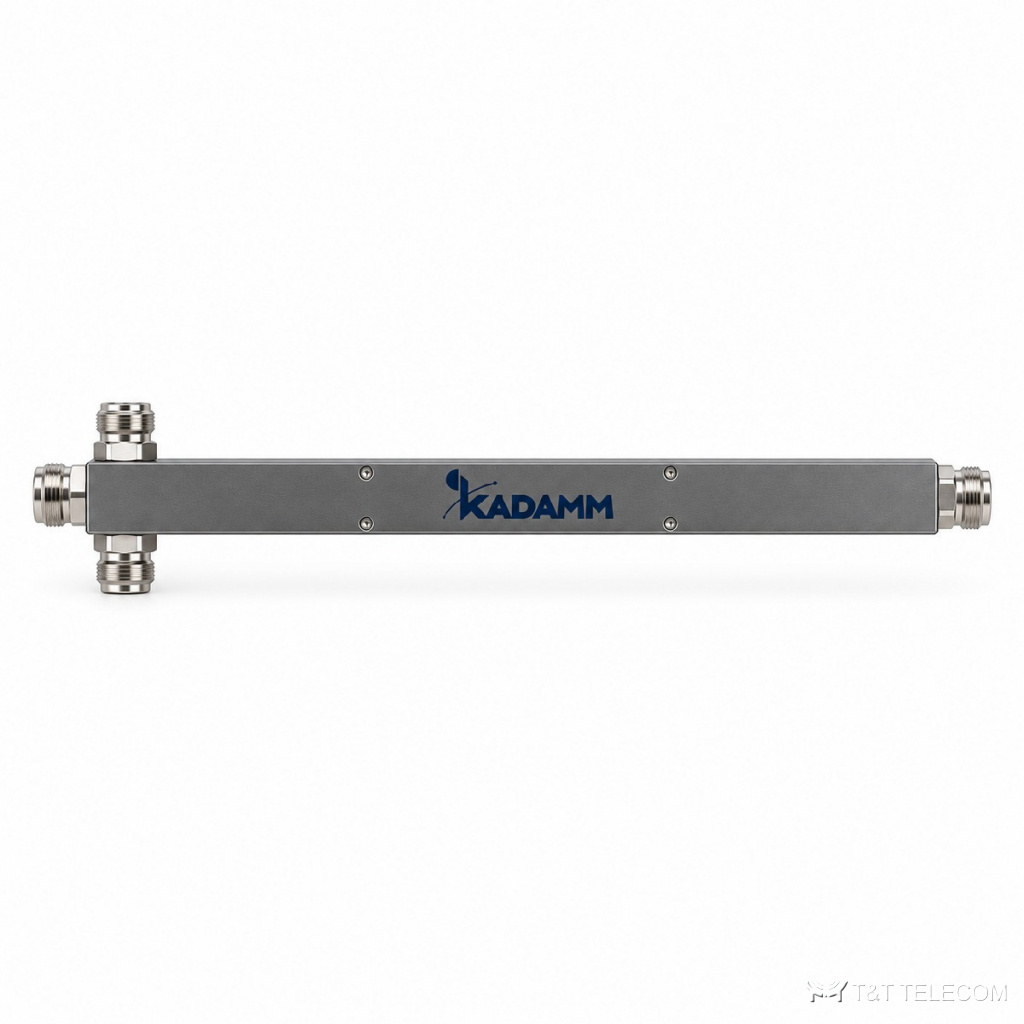

KADAMM ДМ-3-350/6000-43 — коаксиальный делитель мощности на 3 канала для частот 350–6000 МГц. Через ДМ-3-350/6000-43 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМ-3-350/6000-43: разъём 4.3-10; PIM3 ≤−155 / −160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤5,2 дБ (350–3800 МГц), ≤5,6 дБ (3800–6000 МГц).
Где применяют
- Диапазон 350–6000 МГц модели ДМ-3-350/6000-43 перекрывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМ-3-350/6000-43 разводит сигнал по группам потолочных антенн.
- Общий тракт нескольких операторов: широкая полоса 350–6000 МГц позволяет пустить через ДМ-3-350/6000-43 все их диапазоны.
- Ведомственная и технологическая радиосвязь от 350 МГц: через ДМ-3-350/6000-43 к одной базовой станции подключают несколько антенн.
- Монтаж ДМ-3-350/6000-43 на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 3 |
| Вносимые потери с учётом деления | ≤5,2 дБ (350–3800 МГц), ≤5,6 дБ (3800–6000 МГц) |
| КСВН | ≤1,4 |
| PIM3 | ≤−155 / −160 дБн при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 414×25×25 мм |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
На что смотреть при выборе
- На каждый из 3 выходов ДМ-3-350/6000-43 приходится на 4,8 дБ меньше входного уровня, плюс собственные потери ≤5,2 дБ (350–3800 МГц), ≤5,6 дБ (3800–6000 МГц).
- У ДМ-3-350/6000-43 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМ-3-350/6000-43 — 200 Вт; для нескольких несущих считают их сумму.
- Для общих трактов смотрят на интермодуляцию: у ДМ-3-350/6000-43 PIM3 ≤−155 / −160 дБн при 2×43 дБм.
- КСВН ДМ-3-350/6000-43 — ≤1,4; это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМ-3-350/6000-43: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДМ-3-350/6000-43 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-3-350/6000-43 на улице?
Да, исполнение ДМ-3-350/6000-43 рассчитано на наружную установку, рабочие температуры −35 … +75 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-3-350/6000-43?
С разъёмами 4.3-10 на стороне ДМ-3-350/6000-43; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-3-350/6000-43 в обратную сторону?
Да, при обратном включении ДМ-3-350/6000-43 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
