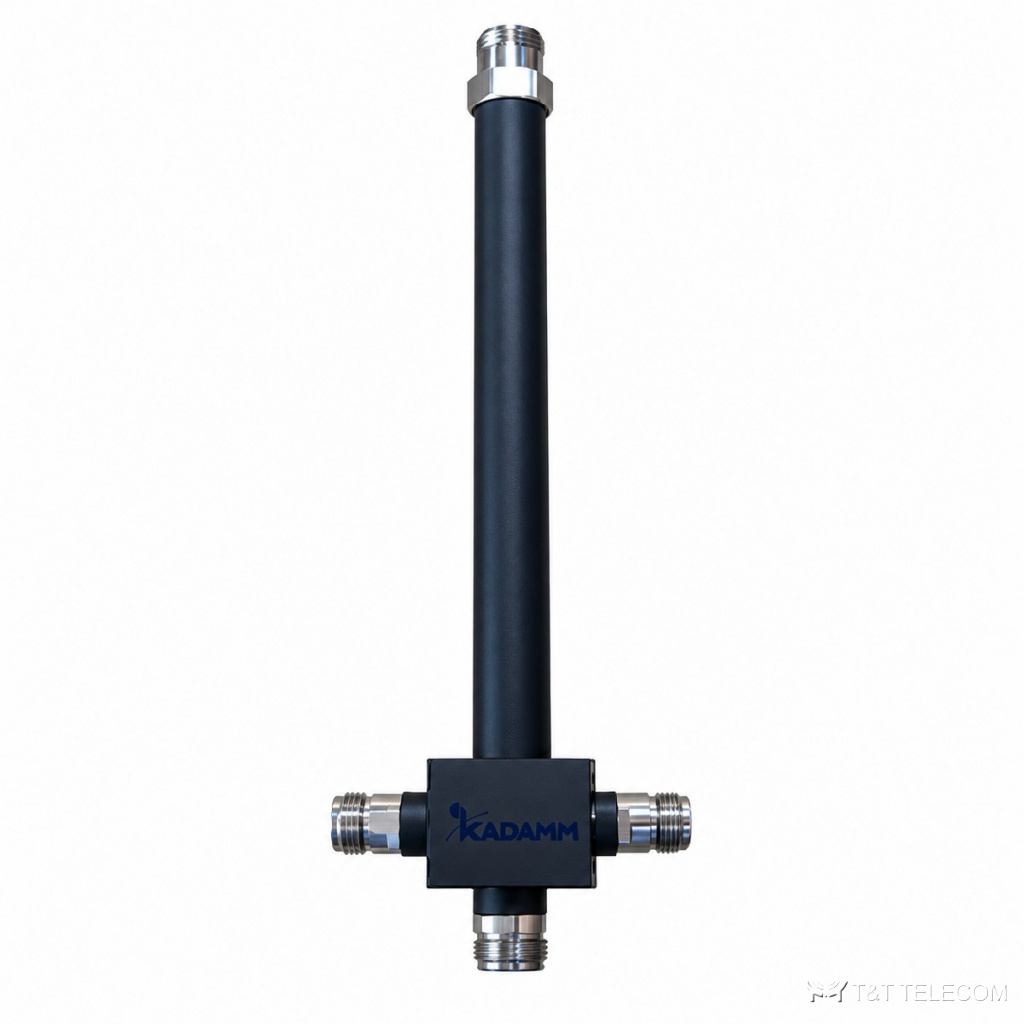

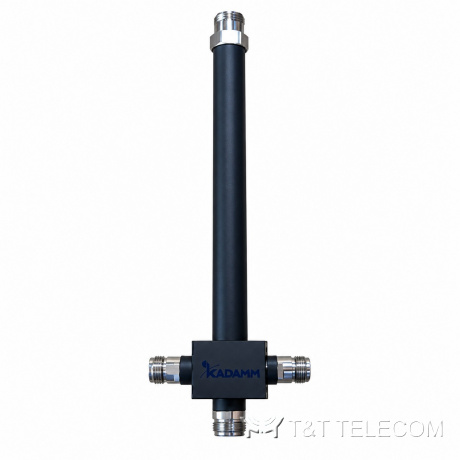

Делитель мощности KADAMM ДМ-3-380/960-N-500 — 380–960 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-3-380/960-N-500 — коаксиальный делитель мощности на 3 канала, диапазон 380–960 МГц. Через ДМ-3-380/960-N-500 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМ-3-380/960-N-500: разъём N; мощность 500 Вт средняя, 3000 Вт пиковая; вносимые потери ≤5,2 дБ.
Для каких систем подходит
- Полоса 380–960 МГц у ДМ-3-380/960-N-500 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-3-380/960-N-500 делит сигнал ретранслятора между этажами и зонами.
- Сети профессиональной радиосвязи от 380 МГц: ДМ-3-380/960-N-500 объединяет антенны на мачте и разводит сигнал по секторам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–960 МГц |
| Выходов | 3 |
| Вносимые потери с учётом деления | ≤5,2 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 255×67×29 мм |
| Масса | 0,36 кг |
| Рабочая температура | −35 … +75 °C |
На что смотреть при выборе
- Деление на 3 канала у ДМ-3-380/960-N-500 даёт 4,8 дБ на выход; к этому добавляются вносимые потери ≤5,2 дБ.
- У ДМ-3-380/960-N-500 разъём N: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМ-3-380/960-N-500 — 500 Вт средняя, 3000 Вт пиковая; для нескольких несущих считают их сумму.
- Согласование ДМ-3-380/960-N-500 по входу: КСВН ≤1,3.
- Температурный диапазон эксплуатации ДМ-3-380/960-N-500 — −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДМ-3-380/960-N-500 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМ-3-380/960-N-500?
На выходах ДМ-3-380/960-N-500 — входной уровень минус потери деления (4,8 дБ при 3 каналах) и вносимые потери (≤5,2 дБ).
Чем ДМ-3-380/960-N-500 отличается от направленного ответвителя?
ДМ-3-380/960-N-500 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 380–960 МГц.
Что делать с незадействованным выходом ДМ-3-380/960-N-500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (500 Вт средняя, 3000 Вт пиковая): открытый порт ухудшает КСВН и уровни на остальных выходах.
