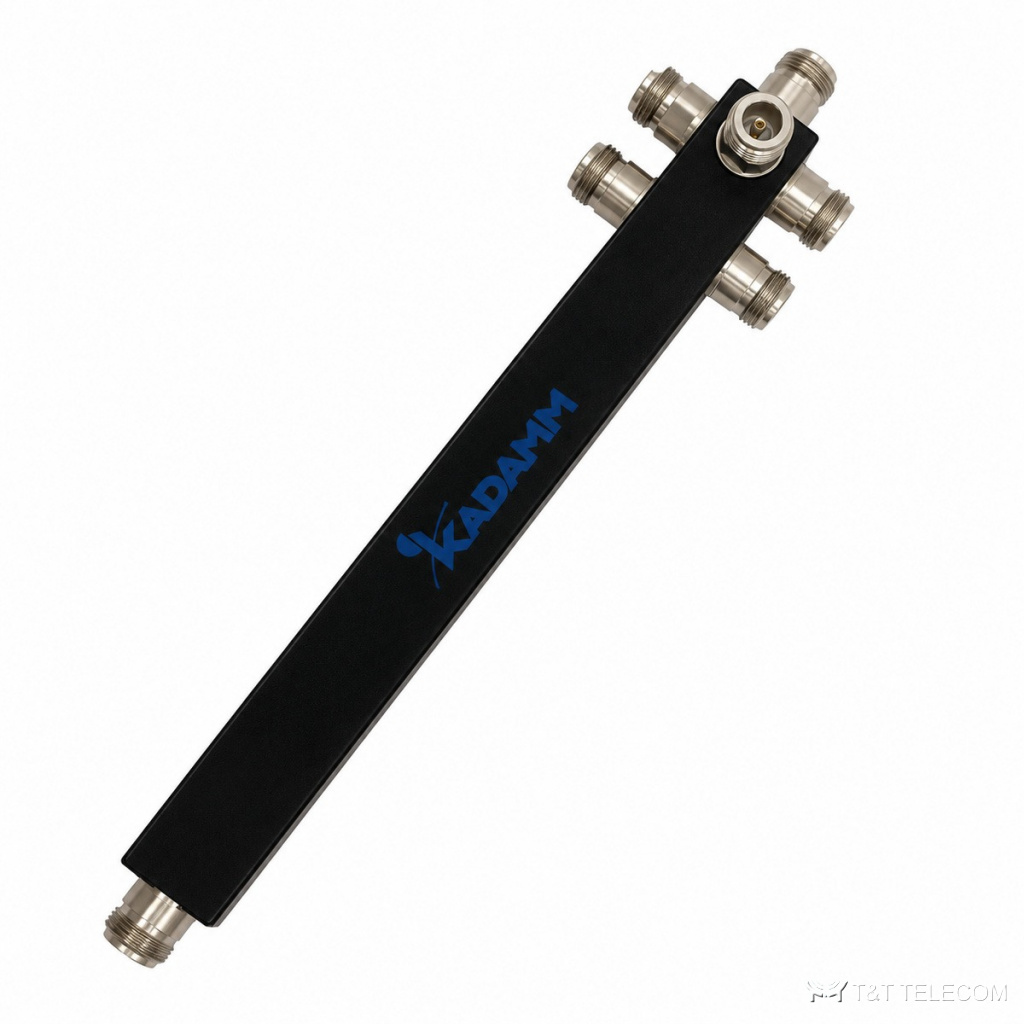

KADAMM ДМ-6-698/3800-N — серия коаксиальных делителей мощности на 6 каналов для полосы 698–3800 МГц. ДМ-6-698/3800-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Основное по ДМ-6-698/3800-N: разъём N; PIM3 ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц; мощность 300 Вт средняя на порт; вносимые потери ≤1,0 дБ сверх деления.
Для каких систем подходит
- В полосу 698–3800 МГц делителя ДМ-6-698/3800-N попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие внутри объектов по схеме DAS: ДМ-6-698/3800-N стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 698–3800 МГц хватает, чтобы через ДМ-6-698/3800-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Выходов | 6 |
| Деление мощности | 7,8 дБ |
| Вносимые потери | ≤1,0 дБ сверх деления |
| КСВН | ≤1,30 |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 300 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Масса | 0,45 кг |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | ИМ3 | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМ-6-698/3800-N | 6 | 7,8 дБ | ≤1,0 дБ | ≤1,30 | ≤−160 дБн | 300 Вт | 0,45 кг |
Подбор под проект
- Деление на 6 канала у ДМ-6-698/3800-N даёт 7,8 дБ на выход; к этому добавляются вносимые потери ≤1,0 дБ сверх деления.
- Под разъём N модели ДМ-6-698/3800-N подбирают джамперы и переходы заранее, до монтажа.
- Допустимая мощность ДМ-6-698/3800-N — 300 Вт средняя на порт; для нескольких несущих считают их сумму.
- Для общих трактов смотрят на интермодуляцию: у ДМ-6-698/3800-N PIM3 ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц.
- Согласование ДМ-6-698/3800-N по входу: КСВН ≤1,30.
- Рабочие температуры ДМ-6-698/3800-N: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМ-6-698/3800-N под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМ-6-698/3800-N?
С разъёмами N на стороне ДМ-6-698/3800-N; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-6-698/3800-N в обратную сторону?
Да, при обратном включении ДМ-6-698/3800-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМ-6-698/3800-N?
На выходах ДМ-6-698/3800-N — входной уровень минус потери деления (7,8 дБ при 6 каналах) и вносимые потери (≤1,0 дБ сверх деления).
