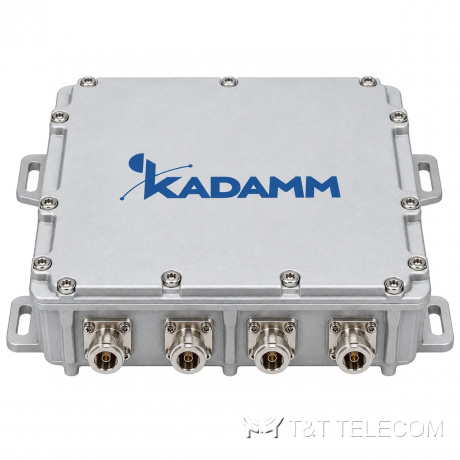

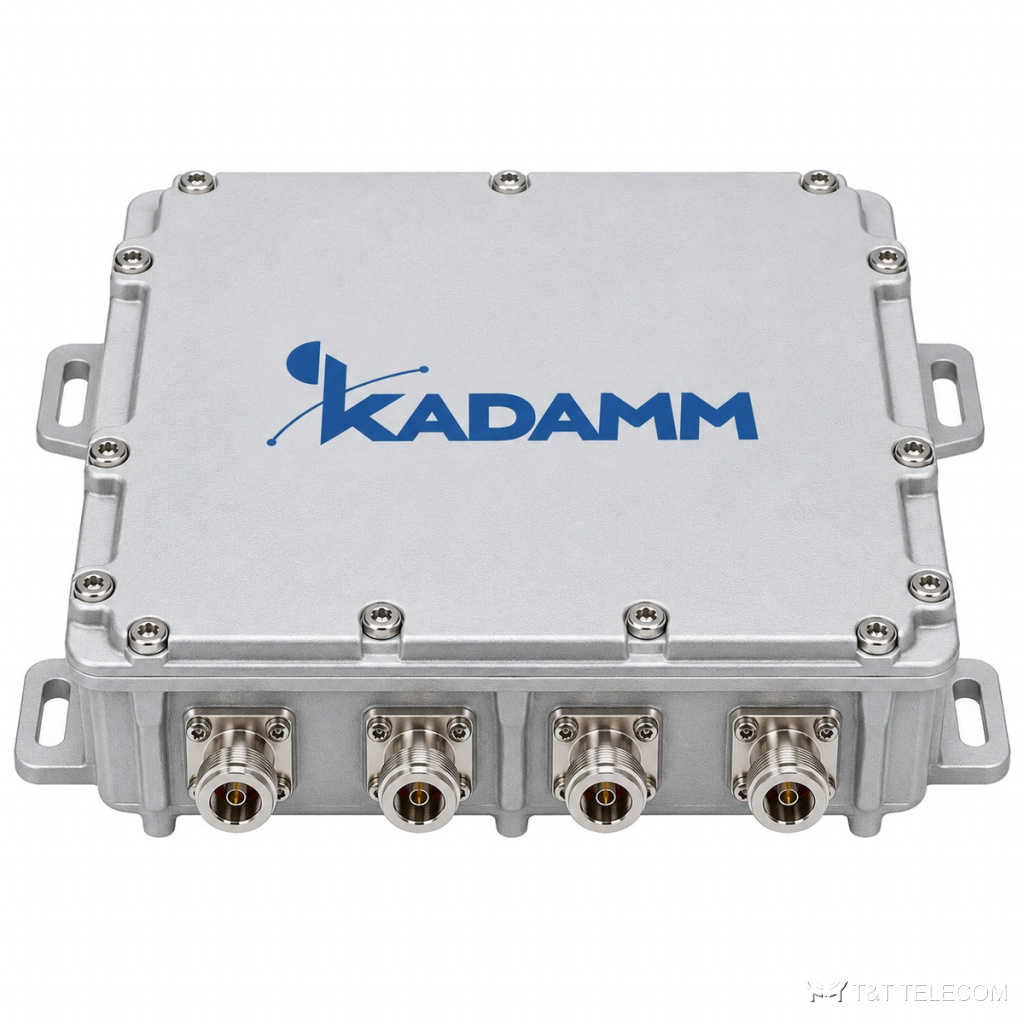

Инжекторы питания (bias tee) KADAMM ИП-43-3800 — 340–3800 МГц, соединители 4.3-10
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ИП-43-3800: инжектор питания, полоса 340–3800 МГц. ИП-43-3800 подаёт постоянный ток и сигналы AISG по коаксиальному кабелю к мачтовым усилителям и приводам RET, не мешая ВЧ-сигналу. Параметры ИП-43-3800 коротко: потери ≤0,3 дБ; PIM3 ≤−160 дБн; мощность ≤500 Вт (пик 1500); разъёмы 4.3-10; IP67.
Область применения
- Через ИП-43-3800 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции с выносными блоками на мачте: ИП-43-3800 развязывает ВЧ и постоянный ток.
- Монтаж ИП-43-3800 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса ВЧ | 340–3800 МГц |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| DC/AISG | 10–30 В, до 2,5 А; AISG 1.0/2.0 |
| Развязка DC–ВЧ | >60 дБ |
| PIM3 | ≤−160 dBc |
| Мощность ВЧ | ≤500 Вт (пик 1500) |
| Волновое сопротивление | 50 Ом |
| Соединители ВЧ | 4.3-10 (M/F по заказу) |
| Порт DC/AISG | RS485 8-pin |
| Габариты | 75×72×45,5 мм |
| Грозозащита | 8 кА (8/20 мкс) |
| Исполнение | IP67 |
Исполнения и артикулы для заказа
| Артикул | Сторона установки | Мощность ВЧ |
|---|---|---|
| KADAMM ИП-43-АФ | антенна — фидер | ≤500 Вт (пик 1500) |
| KADAMM ИП-43-БФ | БС — фидер | ≤500 Вт (пик 1500) |
На что смотреть при выборе
- Полоса ИП-43-3800 — 340–3800 МГц; она должна накрывать все частоты в тракте.
- Схема ИП-43-3800: 10–30 В, до 2,5 А; AISG 1.0/2.0.
- Вносимые потери ИП-43-3800 — ≤0,3 дБ.
- Допустимая мощность ИП-43-3800 — ≤500 Вт (пик 1500); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ИП-43-3800 он ≤−160 дБн.
- Проход постоянного тока и AISG у ИП-43-3800: 10–30 В, до 2,5 А; AISG 1.0/2.0.
- Разъёмы ИП-43-3800 — 4.3-10; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Инжектор питания AISG (Smart Bias Tee) |
| Классификация | устройство ввода питания и телеметрии в фидерный тракт; интерфейс AISG 1.0/2.0 по 3GPP TS 25.461 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ИП-43-3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Пройдёт ли через ИП-43-3800 питание мачтового усилителя?
Проход постоянного тока и AISG: 10–30 В, до 2,5 А; AISG 1.0/2.0.
Какие разъёмы у ИП-43-3800?
4.3-10; другие исполнения — уточняйте при заказе.
Нужен ли ИП-43-3800 на обоих концах фидера?
Да: у подножия мачты инжектор подаёт питание в кабель, у антенны второй блок снимает его для усилителя или RET. Для DC-блока — один, в точке, где ток нужно остановить.
