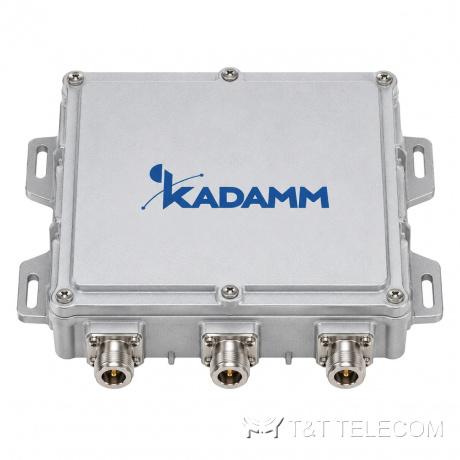

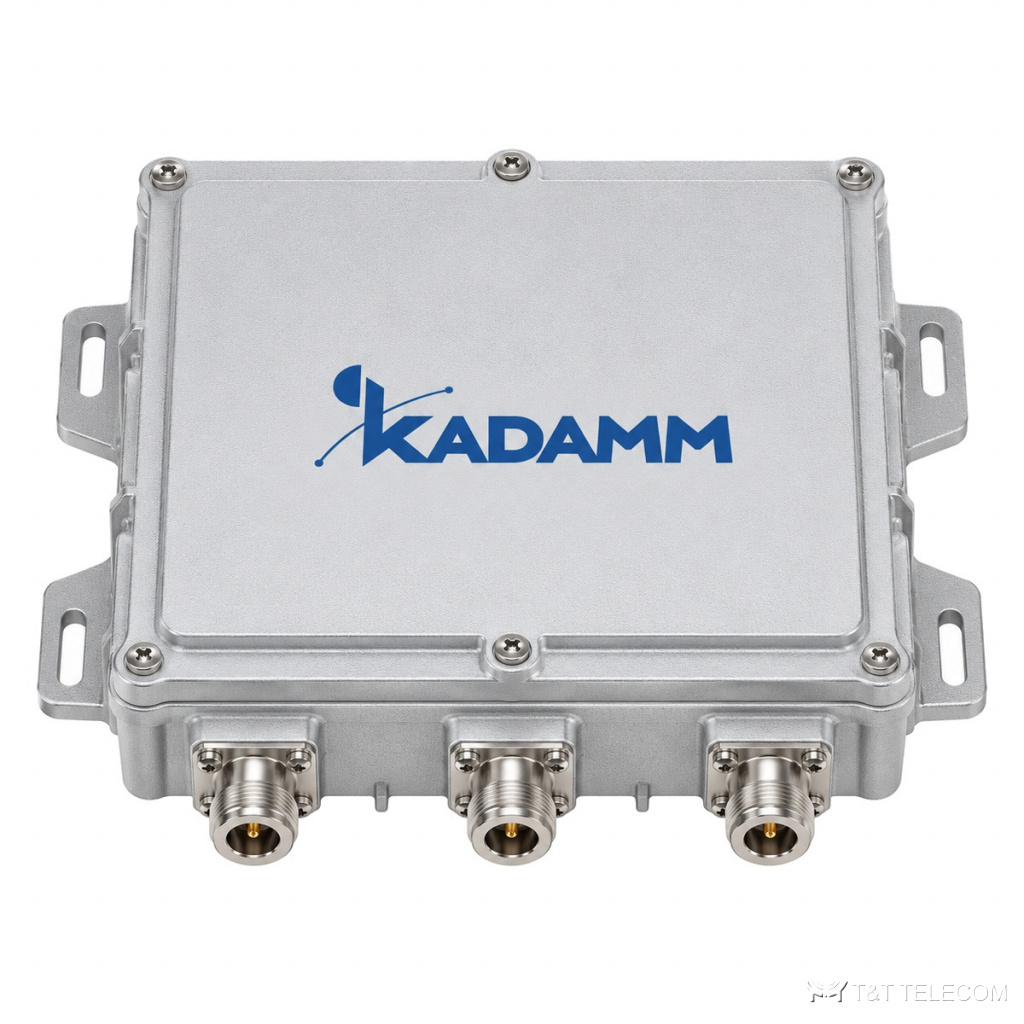

KADAMM ИП-716-2700 — инжектор питания для полосы 698–2700 МГц. С ИП-716-2700 отдельный кабель питания на мачту не нужен: ток и управление идут по тому же фидеру, что и радиосигнал. Параметры ИП-716-2700 коротко: потери ≤0,3 дБ; PIM3 ≤−160 дБн; мощность ≤200 Вт (пик 2000); разъёмы 7-16 (DIN); IP67.
Где применяют
- Диапазоны ИП-716-2700 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Питание мачтовых усилителей и приводов RET по фидеру: ИП-716-2700 у подножия мачты и у антенны.
- Монтаж ИП-716-2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса ВЧ | 698–2700 МГц |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| DC/AISG | 10–30 В, до 2,5 А; AISG 1.0/2.0 |
| Развязка DC–ВЧ | >60 дБ |
| PIM3 | ≤−160 dBc |
| Мощность ВЧ | ≤200 Вт (пик 2000) |
| Волновое сопротивление | 50 Ом |
| Соединители ВЧ | 7-16 (M/F по заказу) |
| Порт DC/AISG | RS485 8-pin |
| Габариты | 70×68,5×55,5 мм |
| Грозозащита | 3 кА (10/350 мкс) |
| Исполнение | IP67 |
Артикулы серии
| Артикул | Сторона установки | Мощность ВЧ |
|---|---|---|
| KADAMM ИП-716-АФ | антенна — фидер | ≤200 Вт (пик 2000) |
| KADAMM ИП-716-БФ | БС — фидер | ≤200 Вт (пик 2000) |
Как подобрать
- Полоса ИП-716-2700 — 698–2700 МГц; она должна накрывать все частоты в тракте.
- Схема ИП-716-2700: 10–30 В, до 2,5 А; AISG 1.0/2.0.
- Вносимые потери ИП-716-2700 — ≤0,3 дБ.
- Мощность на входах ИП-716-2700 — не выше ≤200 Вт (пик 2000).
- Интермодуляция ИП-716-2700: PIM3 ≤−160 дБн.
- Питание мачтовых усилителей и RET через ИП-716-2700: 10–30 В, до 2,5 А; AISG 1.0/2.0.
- Разъёмы ИП-716-2700 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Инжектор питания AISG (Smart Bias Tee) |
| Классификация | устройство ввода питания и телеметрии в фидерный тракт; интерфейс AISG 1.0/2.0 по 3GPP TS 25.461 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ИП-716-2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Нужен ли ИП-716-2700 на обоих концах фидера?
Да: у подножия мачты инжектор подаёт питание в кабель, у антенны второй блок снимает его для усилителя или RET. Для DC-блока — один, в точке, где ток нужно остановить.
Какие разъёмы у ИП-716-2700?
7-16 (M/F по заказу).
Как заказать ИП-716-2700?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
