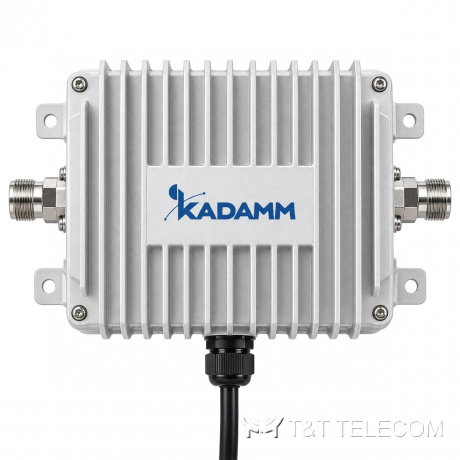

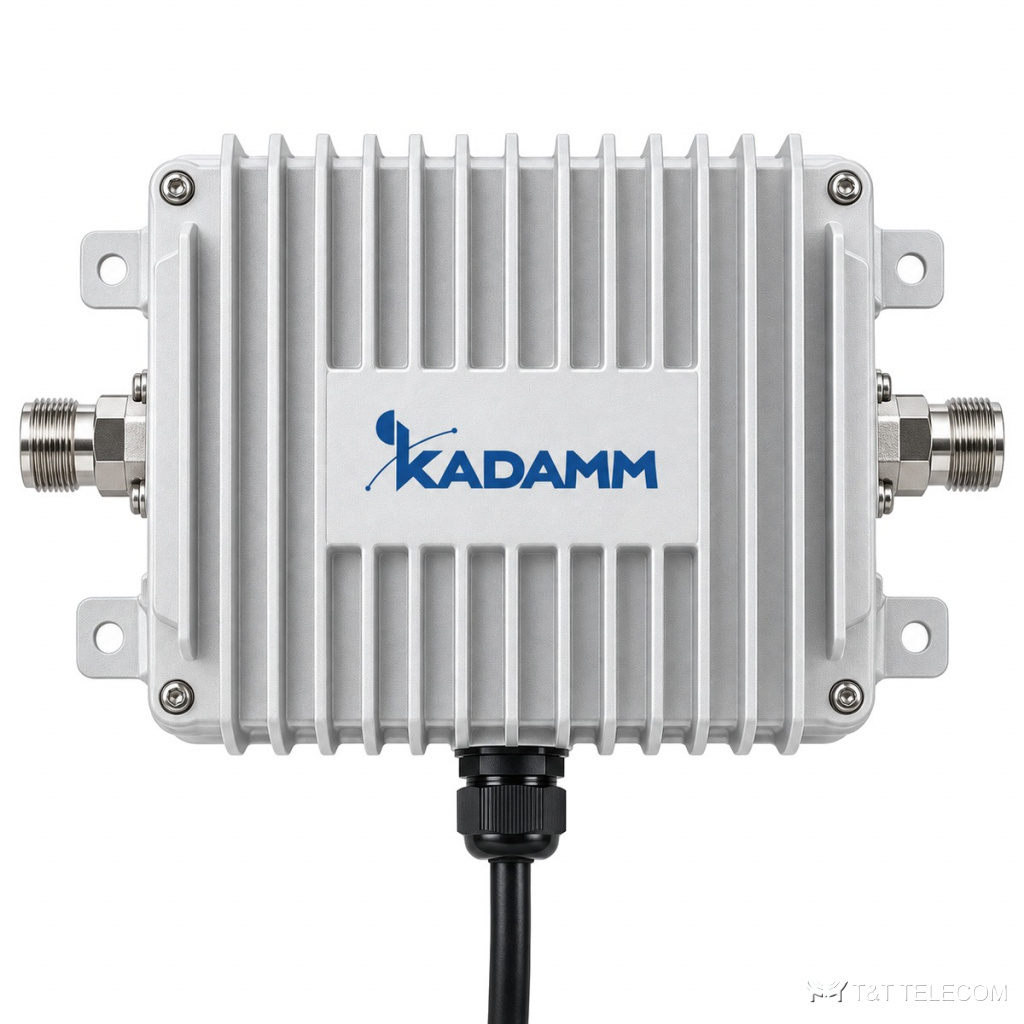

Мачтовый усилитель (TMA) KADAMM МУ-900 — 900 МГц, сдвоенный блок
Инжекторы питания (bias tee) и мачтовые усилители
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МУ-900 — мачтовый усилитель для полосы 895–905 / 940–950 МГц. МУ-900 усиливает принятый сигнал прямо у антенны и компенсирует потери длинного фидера на приём. Ключевые данные МУ-900: PIM3 ≤−160 дБн; разъёмы 7-16 (DIN); IP67.
Для каких систем подходит
- Базовые станции с длинным фидером: МУ-900 на мачте рядом с антенной.
- Наружная установка: исполнение МУ-900 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тракт TX | 940–950 МГц; потери ≤0,5 дБ; ≤200 Вт (пик 1000) |
| Тракт RX | 895–905 МГц; усиление 12±1 дБ; NF 1,8 дБ |
| Потери в режиме Bypass | ≤2 дБ |
| Возвратные потери | ≥18 дБ |
| Групповая задержка | ≤45 нс |
| PIM3 | ≤−160 dBc |
| Управление | CWA, AISG 1.1 / AISG 2.0, RET по 3GPP |
| Питание | 10–30 В DC; 280 мА 10 В / 110 мА 30 В |
| Разъёмы | 7-16 female (long neck) |
| Габариты | 273×265×85,8 мм |
| Масса | 7,8 кг |
| Корпус | алюминий, светло-серый |
| Монтаж | труба Ø35–125 мм (хомуты в комплекте) / стена |
| Грозозащита | 3 кА (10/350 мкс) |
| Температура | −40…+60 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Полоса МУ-900 — 895–905 / 940–950 МГц; она должна накрывать все частоты в тракте.
- Конфигурация и управление МУ-900: CWA, AISG 1.1 / AISG 2.0, RET по 3GPP.
- В общих трактах операторов важен PIM3 — у МУ-900 он ≤−160 дБн.
- Разъёмы МУ-900 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Усилитель мачтовый (TMA) |
| Классификация | активное устройство антенно-фидерного тракта; управление AISG 1.1/2.0 по 3GPP TS 25.461 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM МУ-900 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у МУ-900?
7-16 (din); другие исполнения — уточняйте при заказе.
Чем питается МУ-900?
По фидеру от инжектора питания: 10–30 В DC; 280 мА 10 В / 110 мА 30 В.
Какие разъёмы у МУ-900?
7-16 female (long neck).
