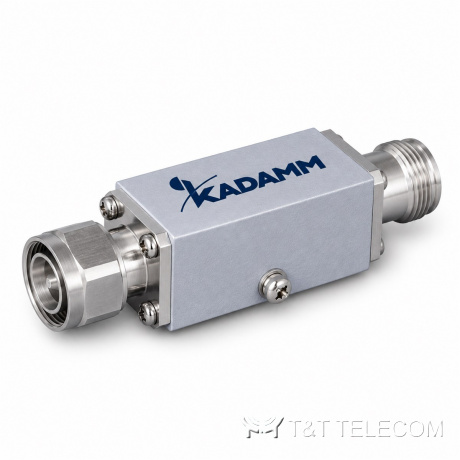

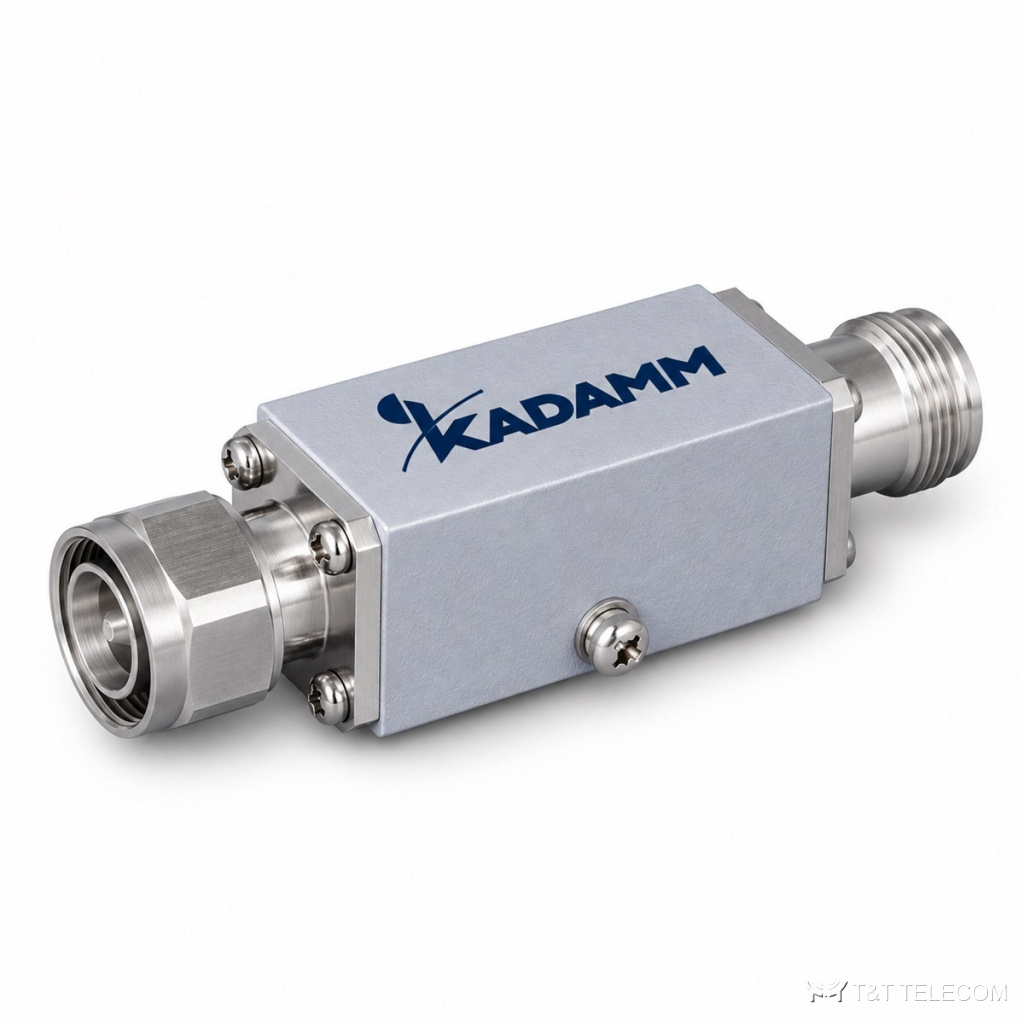

Разделитель постоянного тока (DC-блок) KADAMM РПТ-555/3800-43 — 555–3800 МГц, 500 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM РПТ-555/3800-43: разделитель постоянного тока, полоса 555–3800 МГц. РПТ-555/3800-43 пропускает ВЧ-сигнал и блокирует постоянный ток — защищает вход оборудования от напряжения в фидере. Параметры РПТ-555/3800-43 коротко: потери ≤0,2 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 500 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Область применения
- Через РПТ-555/3800-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции с выносными блоками на мачте: РПТ-555/3800-43 развязывает ВЧ и постоянный ток.
- Наружная установка: исполнение РПТ-555/3800-43 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 555–3800 МГц |
| Вносимые потери | ≤0,2 дБ |
| Развязка по постоянному току | ≥60 дБ |
| КСВН | ≤1,22 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −30 … +75 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 110×32×32 мм |
| Масса | 0,25 кг |
Состав серии
| Артикул | Полоса | Потери | Развязка по DC | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM РПТ-555/3800-43 | 555–3800 МГц | ≤0,2 дБ | ≥60 дБ | ≤−160 дБн | 500 Вт |
Подбор под проект
- Рабочие частоты РПТ-555/3800-43: 555–3800 МГц.
- Конфигурация и управление РПТ-555/3800-43: ≥60 дБ.
- Вносимые потери РПТ-555/3800-43 — ≤0,2 дБ.
- Допустимая мощность РПТ-555/3800-43 — 500 Вт средняя; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у РПТ-555/3800-43 он ≤−160 дБн при 2×43 дБм.
- Разъёмы РПТ-555/3800-43 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации РПТ-555/3800-43: −30 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Разделитель постоянного тока коаксиальный (DC-блок) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM РПТ-555/3800-43 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как заказать РПТ-555/3800-43?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Какие разъёмы у РПТ-555/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
Нужен ли РПТ-555/3800-43 на обоих концах фидера?
Да: у подножия мачты инжектор подаёт питание в кабель, у антенны второй блок снимает его для усилителя или RET. Для DC-блока — один, в точке, где ток нужно остановить.
