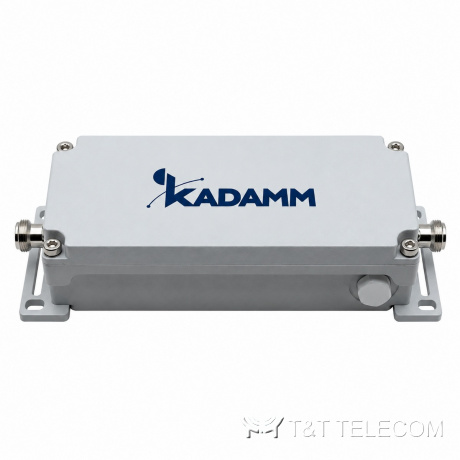

Полосовой фильтр KADAMM ФП-791/821-N — 791–821 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

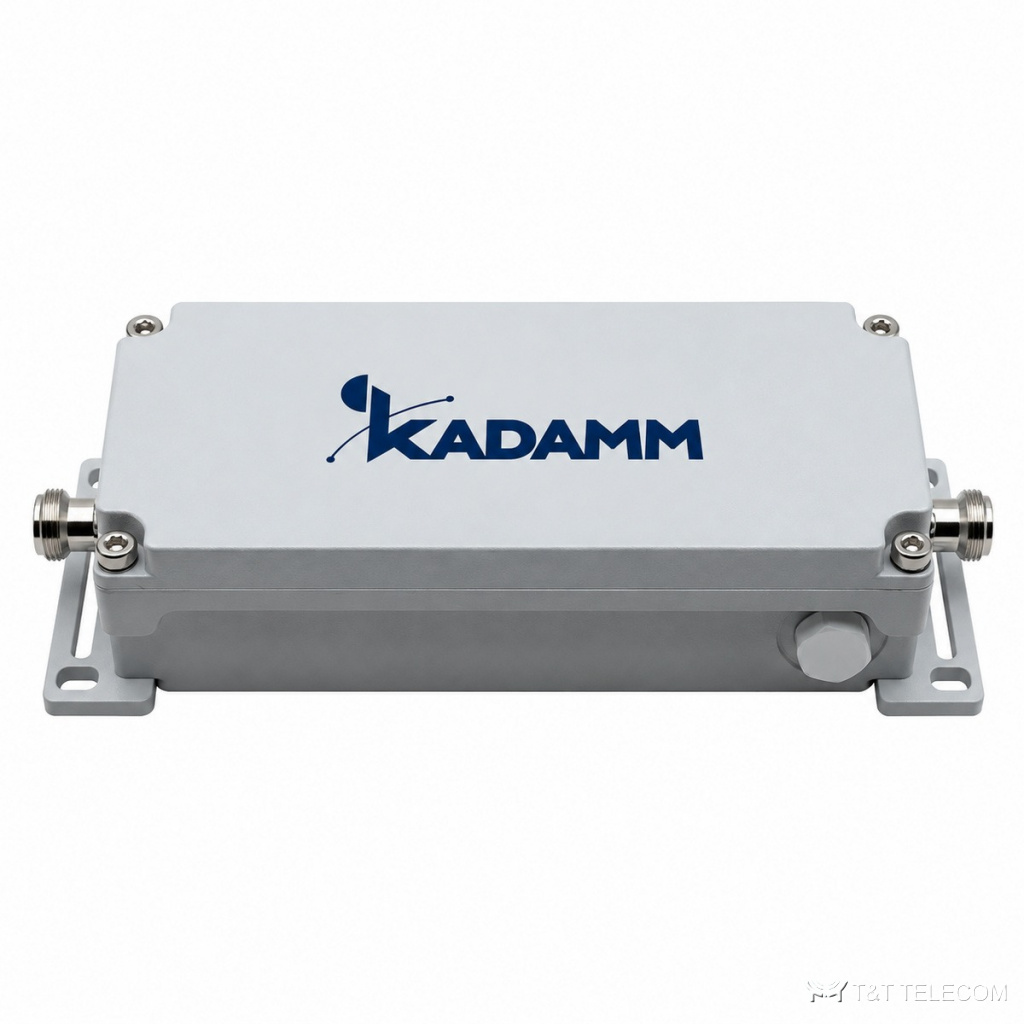

KADAMM ФП-791/821-N: полосовой фильтр для полос 791–821 МГц. ФП-791/821-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-791/821-N коротко: потери ≤1,5 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-791/821-N на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 791–821 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥70 дБ на 832–862 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +80 °C |
| Габариты | 165×46×87 мм |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-791/821-N | 791–821 МГц | ≤1,5 дБ | КСВН ≤1,30 | 50 Вт |
На что смотреть при выборе
- Полосы ФП-791/821-N (791–821 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-791/821-N: ≥70 дБ на 832–862 МГц.
- Вносимые потери ФП-791/821-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-791/821-N — не выше 50 Вт средняя.
- Разъёмы ФП-791/821-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-791/821-N: −40 … +80 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-791/821-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-791/821-N?
Вносимые потери ФП-791/821-N в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ФП-791/821-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-791/821-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-791/821-N: 791–821 МГц.
