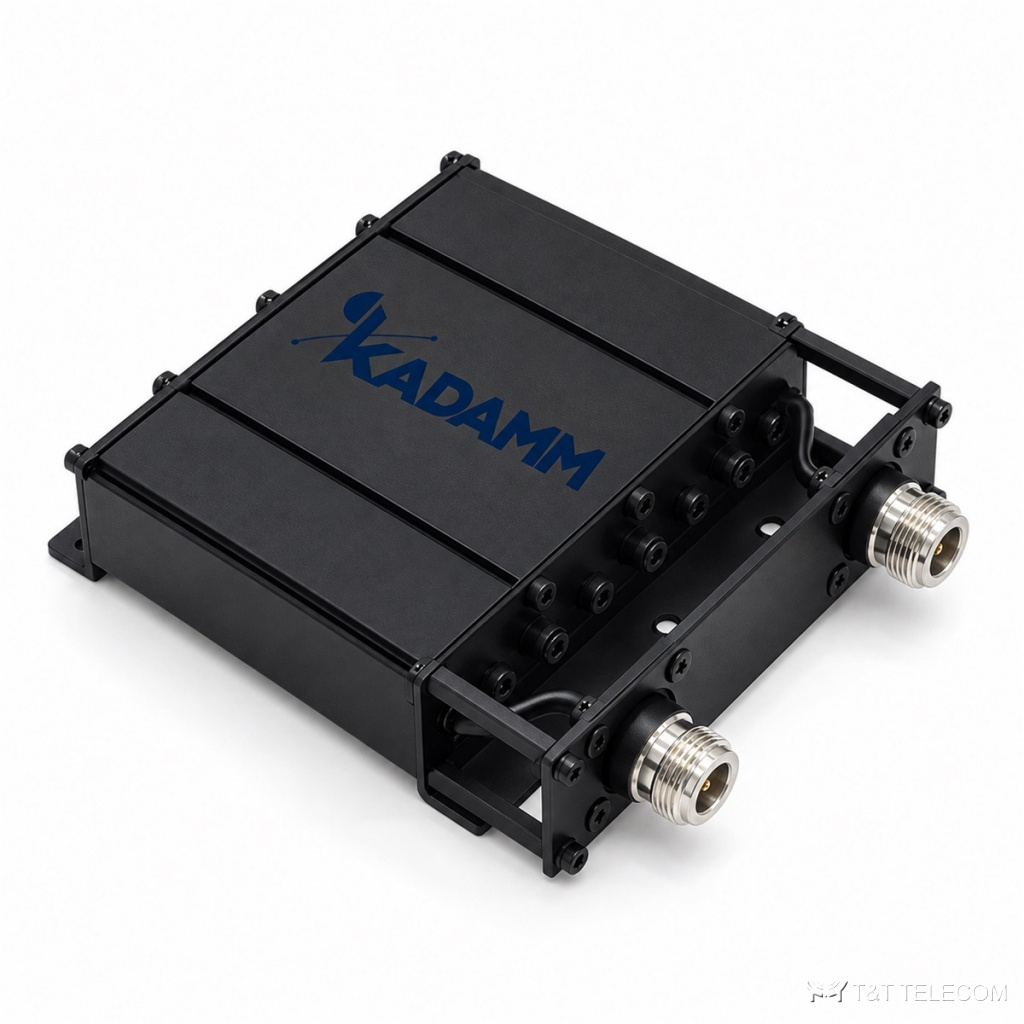

KADAMM ФП-400/520-4-N — полосовой фильтр на 400–520 МГц. Полосовая характеристика ФП-400/520-4-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-400/520-4-N коротко: потери ≤1,5 дБ; мощность 25 Вт (опционально до 50 Вт); разъёмы N.
Область применения
- Полосы ФП-400/520-4-N охватывают LTE-450, радиосвязь 400–470 МГц.
- Базовые станции и ретрансляторы: ФП-400/520-4-N ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 400–520 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥35 дБ при отстройке ±10 МГц |
| Мощность | 25 Вт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | ±2 МГц, настраивается в диапазоне 400–520 МГц |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 205×133×39 мм |
| Масса | 0,8 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-400/520-4-N | 400–520 МГц | ≤1,5 дБ | КСВН ≤1,30 | 25 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-400/520-4-N: 400–520 МГц.
- Избирательность ФП-400/520-4-N: ≥35 дБ при отстройке ±10 МГц.
- Вносимые потери ФП-400/520-4-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-400/520-4-N — не выше 25 Вт (опционально до 50 Вт).
- Разъёмы ФП-400/520-4-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-400/520-4-N: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-400/520-4-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-400/520-4-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-400/520-4-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-400/520-4-N: 400–520 МГц.
Сколько теряет сигнал в ФП-400/520-4-N?
Вносимые потери ФП-400/520-4-N в полосе пропускания — ≤1,5 дБ.
