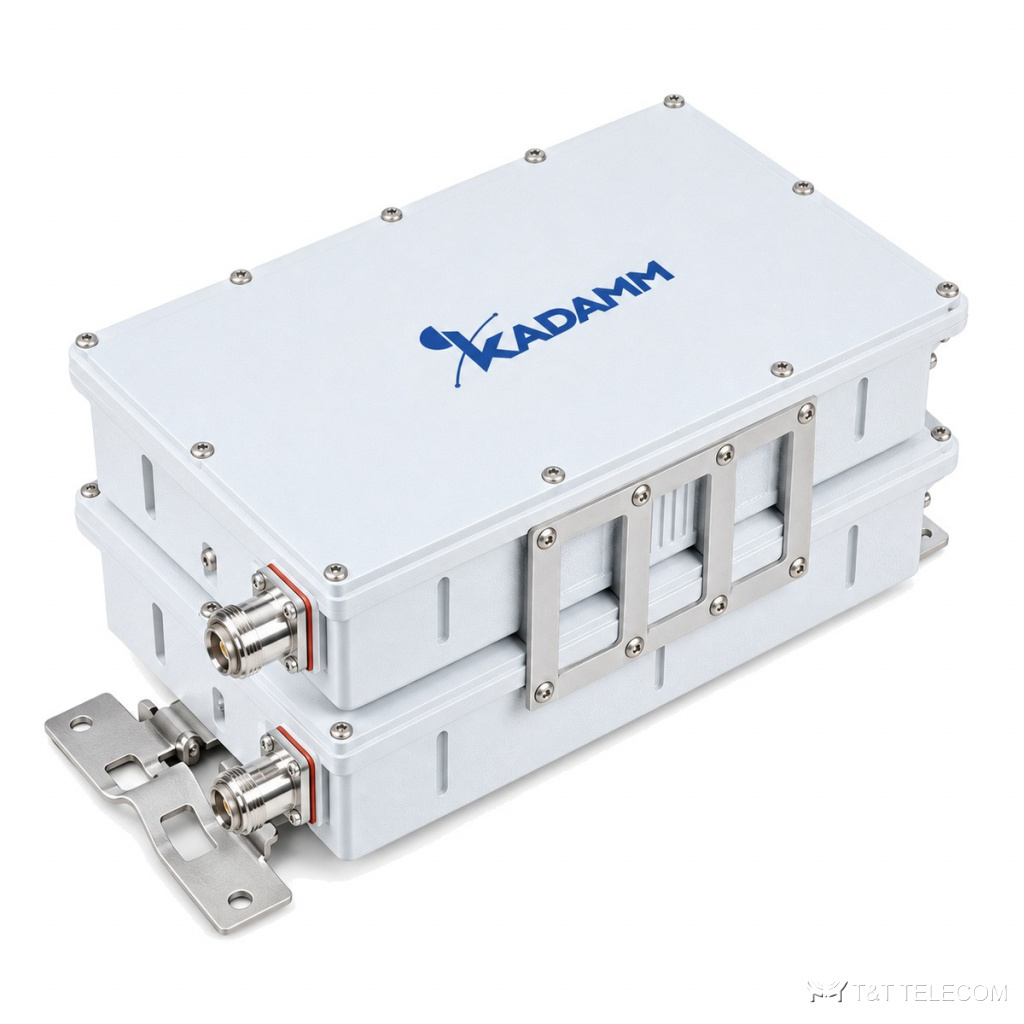

KADAMM ФП-900Ж: полосовой фильтр для полос 895–905 / 940–950 МГц. Полосовая характеристика ФП-900Ж отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-900Ж: потери ≤0,5–1,5 дБ (1,5 дБ на краю 895–896,5 МГц); развязка ≥45 дБ DC–894; PIM3 ≤−160; мощность до 200 Вт средняя, до 2000 Вт пиковая; IP65.
Область применения
- Базовые станции и ретрансляторы: ФП-900Ж ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Монтаж ФП-900Ж на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 895–905 и 940–950 МГц |
| Вносимые потери | ≤0,5–1,5 дБ (1,5 дБ на краю 895–896,5 МГц) |
| Возвратные потери | ≥19 дБ (КСВН ≤1,26) |
| Подавление / изоляция | ≥45 дБ DC–894 |
| PIM3 | ≤−160 |
| Мощность | до 200 Вт средняя, до 2000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | 7-16 female |
| Габариты | 396×252,5×77,8 мм |
| Масса | 7,7 (сдв. 15,4) кг |
| Монтаж | труба/стена |
| Температура эксплуатации | 0…+55 °C |
| Исполнение | IP65 |
| Поставка | серийная |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-900Ж: 895–905 / 940–950 МГц.
- Избирательность ФП-900Ж: ≥45 дБ DC–894.
- Вносимые потери ФП-900Ж в полосе — ≤0,5–1,5 дБ (1,5 дБ на краю 895–896,5 МГц); их учитывают в расчёте уровня.
- Мощность на входах ФП-900Ж — не выше до 200 Вт средняя, до 2000 Вт пиковая.
- Интермодуляция ФП-900Ж: PIM3 ≤−160.
- Температура эксплуатации ФП-900Ж: 0…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-900Ж по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-900Ж — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-900Ж: 895–905 / 940–950 МГц.
Сколько теряет сигнал в ФП-900Ж?
Вносимые потери ФП-900Ж в полосе пропускания — ≤0,5–1,5 дБ (1,5 дБ на краю 895–896,5 МГц).
