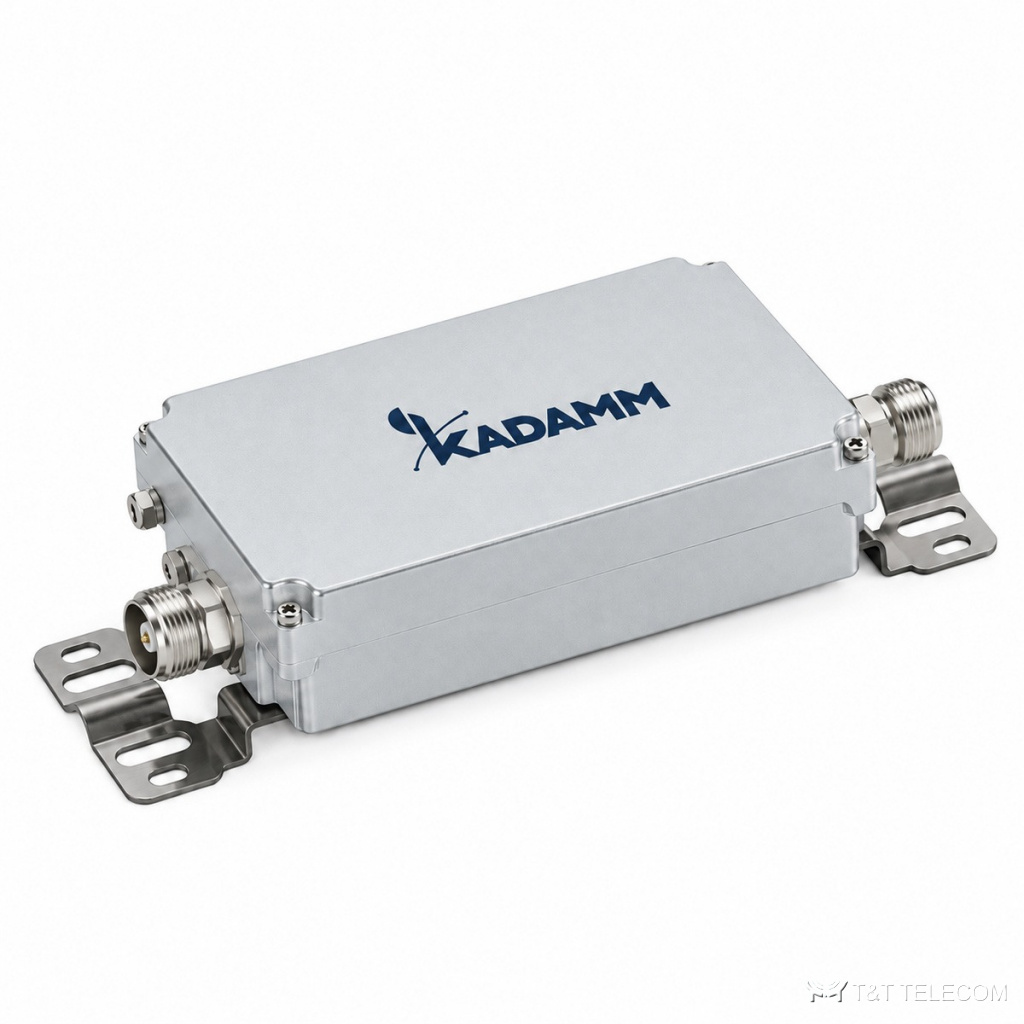

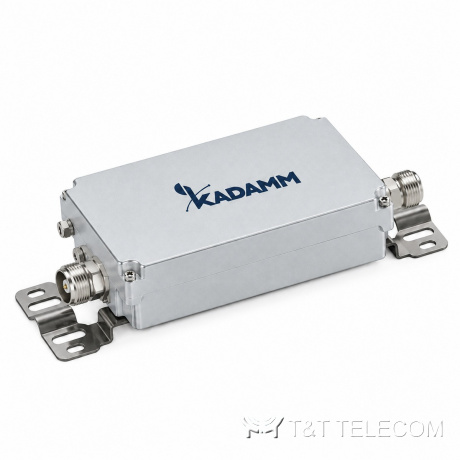

Полосовой фильтр KADAMM ФП-890/960-43 — 890–915, 935–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-890/960-43 — полосовой фильтр, 890–915 / 935–960 МГц. Полосовая характеристика ФП-890/960-43 отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-890/960-43 коротко: потери ≤4,0 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-890/960-43 на выходе усилителя.
- Наружная установка: исполнение ФП-890/960-43 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 890–915, 935–960 МГц |
| Вносимые потери | ≤4,0 дБ |
| КСВН | ≤1,22 |
| Заграждение | ≥45 дБ на DC–888,5 МГц |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Вносимые потери по полосе | ≤4,0 дБ 890–891 МГц; ≤2,0 дБ 891–892 МГц; ≤0,9 дБ 893–915 МГц; ≤0,5 дБ 935–960 МГц |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 222×147×61,5 мм |
| Масса | 2,2 кг |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM ФП-890/960-43 | 890–915 + 935–960 МГц | ≤4,0 дБ | КСВН ≤1,22 | ≤−160 дБн | 200 Вт |
На что смотреть при выборе
- Полосы ФП-890/960-43 (890–915 / 935–960 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-890/960-43: ≥45 дБ на DC–888,5 МГц.
- Вносимые потери ФП-890/960-43 в полосе — ≤4,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-890/960-43 — 200 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция ФП-890/960-43: PIM3 ≤−160 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у ФП-890/960-43: до 3 А.
- Под разъёмы ФП-890/960-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ФП-890/960-43: −10 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-890/960-43 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ФП-890/960-43?
4.3-10; другие исполнения — уточняйте при заказе.
Куда ставить ФП-890/960-43 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-890/960-43: 890–915 / 935–960 МГц.
Сколько теряет сигнал в ФП-890/960-43?
Вносимые потери ФП-890/960-43 в полосе пропускания — ≤4,0 дБ.
