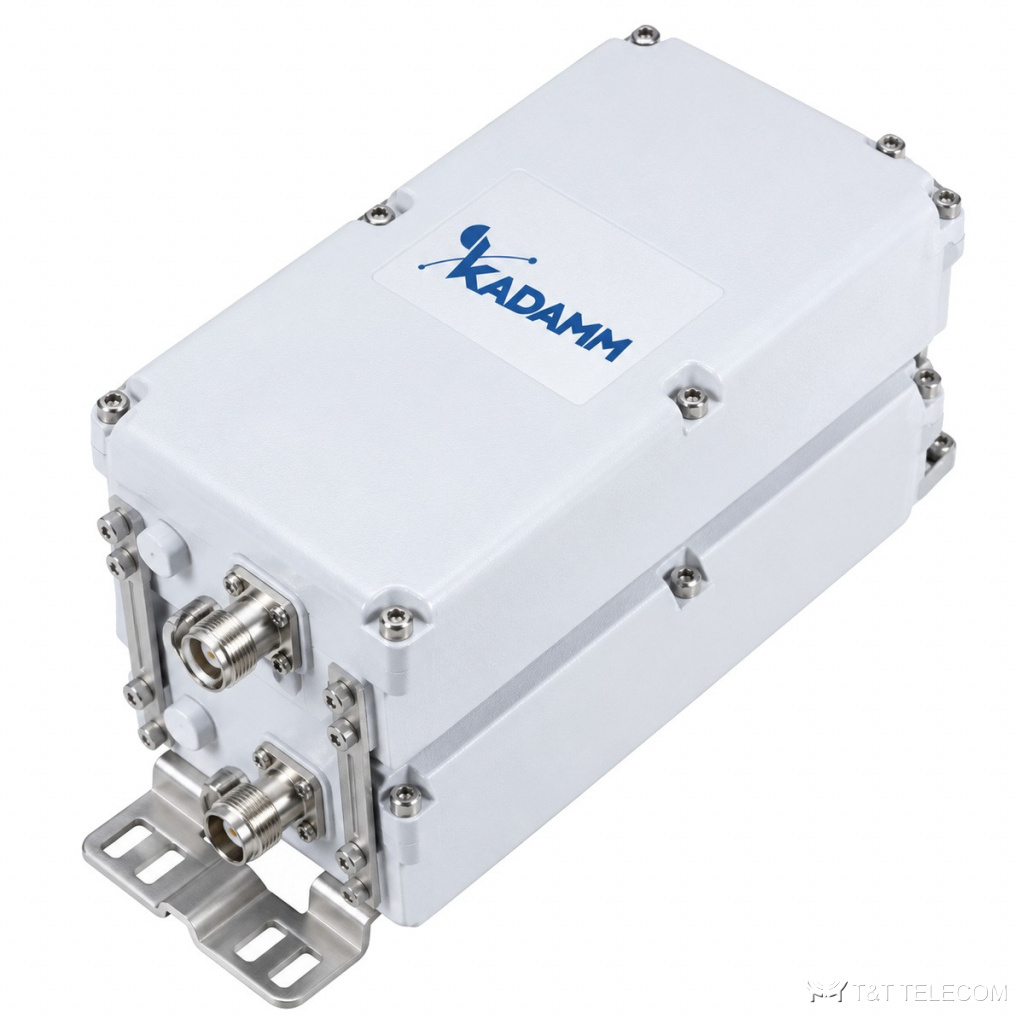

Полосовой фильтр KADAMM ФП-850 — 814–879 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-850 — полосовой фильтр на 814–879 МГц. ФП-850 пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-850 коротко: потери ≤0,35 дБ (814–873 МГц), до 2,5 дБ на краю 878–879 МГц; развязка ≥27 дБ 880–890; PIM3 ≤−160; мощность до 100 Вт средняя; IP67.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-850 на выходе усилителя.
- Наружная установка: исполнение ФП-850 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 814–879 МГц |
| Вносимые потери | ≤0,35 дБ (814–873 МГц), до 2,5 дБ на краю 878–879 МГц |
| Возвратные потери | ≥19 дБ (КСВН ≤1,26) |
| Подавление / изоляция | ≥27 дБ 880–890 |
| PIM3 | ≤−160 |
| Мощность | до 100 Вт средняя |
| Мощность на краю полосы | 80 Вт (878,5–879 МГц) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female |
| Габариты | 263×139×152 мм |
| Масса | 6,0 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | 0…+45 °C |
| Исполнение | IP67 |
| Поставка | серийная |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-850: 814–879 МГц.
- Подавление или развязка ФП-850 — ≥27 дБ 880–890: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-850 в полосе — ≤0,35 дБ (814–873 МГц), до 2,5 дБ на краю 878–879 МГц; их учитывают в расчёте уровня.
- Допустимая мощность ФП-850 — до 100 Вт средняя; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ФП-850 он ≤−160.
- Температура эксплуатации ФП-850: 0…+45 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-850 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-850 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-850: 814–879 МГц.
Сколько теряет сигнал в ФП-850?
Вносимые потери ФП-850 в полосе пропускания — ≤0,35 дБ (814–873 МГц), до 2,5 дБ на краю 878–879 МГц.
