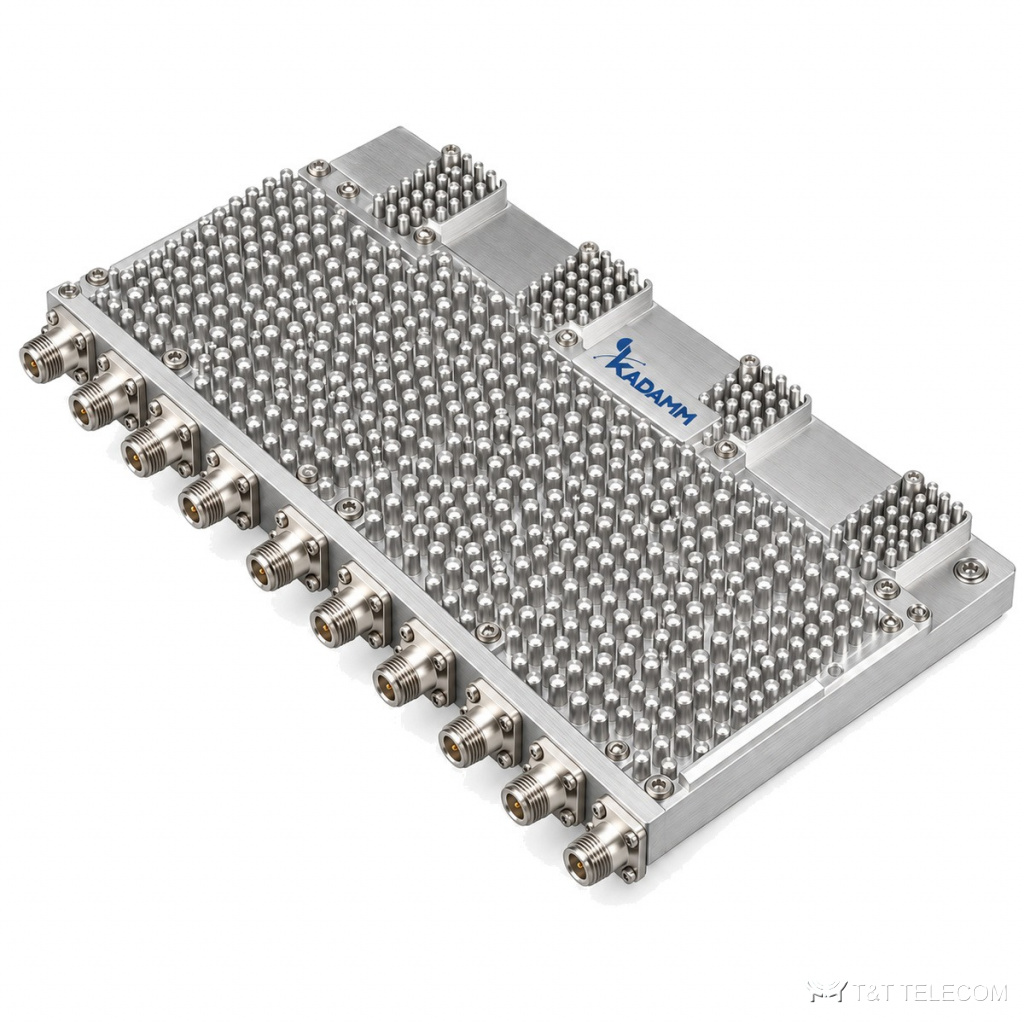

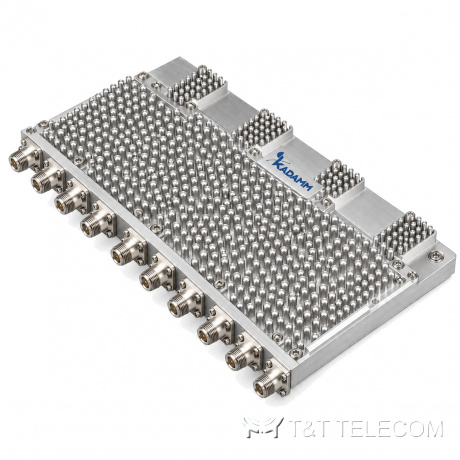

Полосовой фильтр KADAMM ФП-3500-8К — 3300–3670 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-3500-8К: полосовой фильтр для полос 3300–3670 МГц. Полосовая характеристика ФП-3500-8К отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-3500-8К коротко: потери ≤0,4 дБ; развязка ≥35–60 дБ; изоляция между ANT ≥100 дБ; PIM3 ≤−150 (IM 2×20 Вт); мощность 47 дБм / 53 дБм; IP65.
Где применяют
- Базовые станции и ретрансляторы: ФП-3500-8К ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Наружная установка: исполнение ФП-3500-8К — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 3300–3670 МГц |
| Вносимые потери | ≤0,4 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | ≥35–60 дБ; изоляция между ANT ≥100 дБ |
| PIM3 | ≤−150 (IM 2×20 Вт) |
| Мощность | 47 дБм / 53 дБм |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / P-SMP (TRX) |
| Габариты | 468×430×33 мм |
| Масса | 7,5 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+85 °C |
| Исполнение | IP65 |
| Поставка | под заказ (OEM) |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-3500-8К: 3300–3670 МГц.
- Избирательность ФП-3500-8К: ≥35–60 дБ; изоляция между ANT ≥100 дБ.
- Вносимые потери ФП-3500-8К в полосе — ≤0,4 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-3500-8К — 47 дБм / 53 дБм; для нескольких несущих считают сумму.
- Интермодуляция ФП-3500-8К: PIM3 ≤−150 (IM 2×20 Вт).
- Температура эксплуатации ФП-3500-8К: −40…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-3500-8К поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-3500-8К?
Вносимые потери ФП-3500-8К в полосе пропускания — ≤0,4 дБ.
Куда ставить ФП-3500-8К — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-3500-8К: 3300–3670 МГц.
