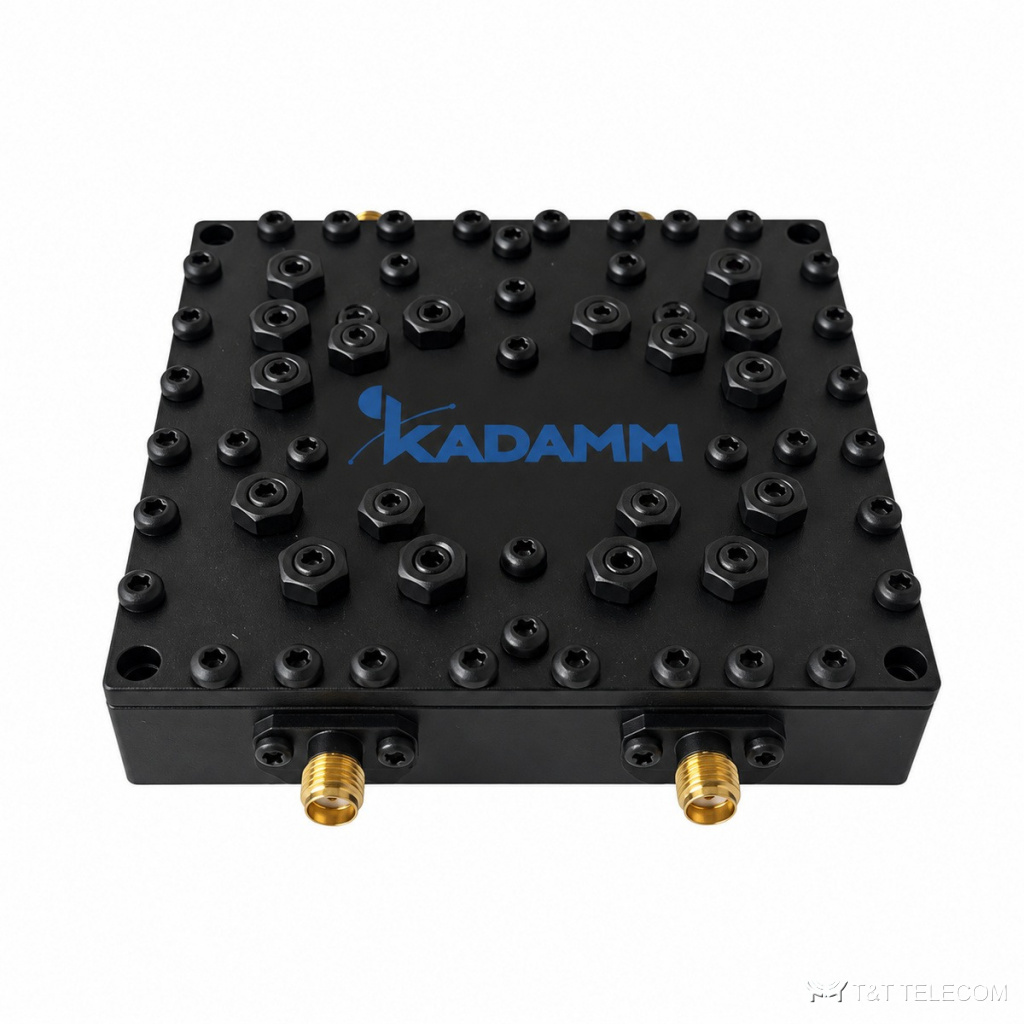

Полосовой фильтр KADAMM ФП-3700/4100-SMA — 3700–4100 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-3700/4100-SMA — полосовой фильтр на 3700–4100 МГц. Полосовая характеристика ФП-3700/4100-SMA отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-3700/4100-SMA коротко: потери ≤1,0 дБ; мощность 2 Вт (непрерывная); разъёмы SMA; IP60, для помещений.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-3700/4100-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Монтаж ФП-3700/4100-SMA на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 3700–4100 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами |
| Мощность | 2 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-3700/4100-SMA | 3700–4100 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | 2 Вт |
На что смотреть при выборе
- Полосы ФП-3700/4100-SMA (3700–4100 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-3700/4100-SMA: ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
- Вносимые потери ФП-3700/4100-SMA в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-3700/4100-SMA — не выше 2 Вт (непрерывная).
- Разъёмы ФП-3700/4100-SMA — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-3700/4100-SMA: −10 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-3700/4100-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-3700/4100-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-3700/4100-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-3700/4100-SMA: 3700–4100 МГц.
Сколько теряет сигнал в ФП-3700/4100-SMA?
Вносимые потери ФП-3700/4100-SMA в полосе пропускания — ≤1,0 дБ.
