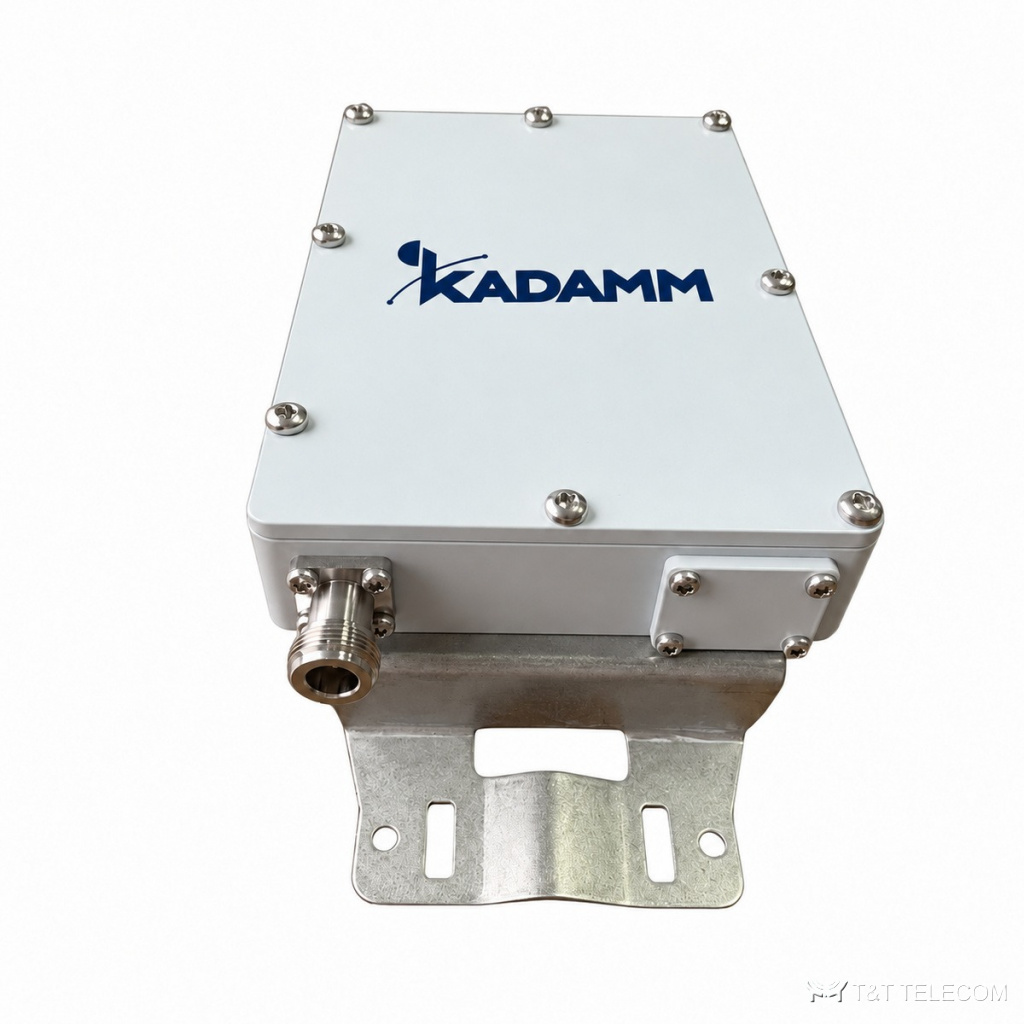

KADAMM ФП-824/884-N — полосовой фильтр, 824–849 / 869–884 МГц. ФП-824/884-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-824/884-N: потери ≤1,0 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 150 Вт средняя; разъёмы N; IP65, помещение и улица.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-824/884-N на выходе усилителя.
- Монтаж ФП-824/884-N на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 824–849, 869–884 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥20 дБ на 856–862 МГц, ≥70 дБ на 890–960 МГц |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 150 Вт средняя |
| Волновое сопротивление | 50 Ом |
| DC и AISG | проход, до 3 А |
| Грозозащита | ±5 кА (импульс 8/20 мкс) |
| Разъёмы | розетка N |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP65, помещение и улица |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM ФП-824/884-N | 824–849 + 869–884 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | ≤−155 дБн | 150 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-824/884-N: 824–849 / 869–884 МГц.
- Избирательность ФП-824/884-N: ≥20 дБ на 856–862 МГц, ≥70 дБ на 890–960 МГц.
- Вносимые потери ФП-824/884-N в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-824/884-N — 150 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция ФП-824/884-N: PIM3 ≤−155 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у ФП-824/884-N: проход, до 3 А.
- Под разъёмы ФП-824/884-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-824/884-N: −10 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-824/884-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-824/884-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-824/884-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-824/884-N: 824–849 / 869–884 МГц.
Сколько теряет сигнал в ФП-824/884-N?
Вносимые потери ФП-824/884-N в полосе пропускания — ≤1,0 дБ.
