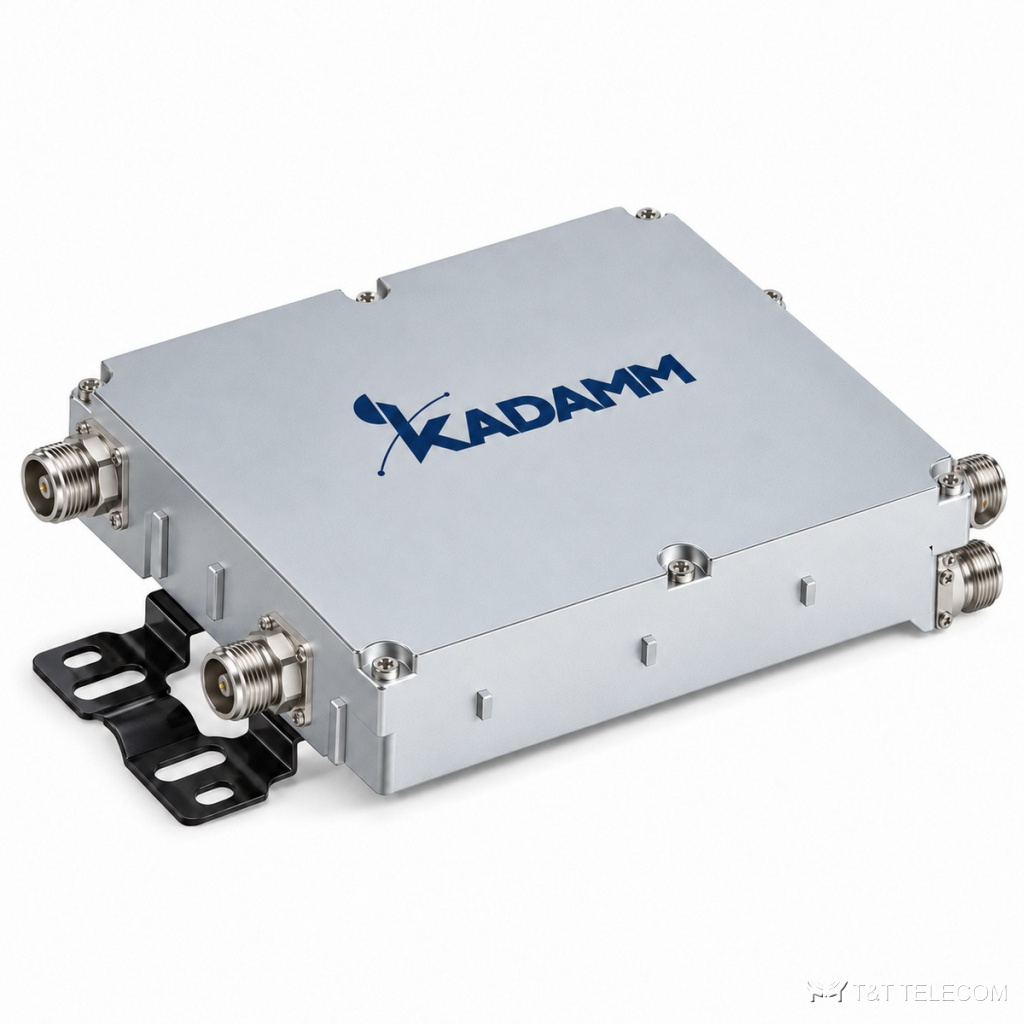

KADAMM ФП-890/960-43-2: полосовой фильтр для полос 890–960 МГц. Задача ФП-890/960-43-2 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Ключевые данные ФП-890/960-43-2: потери ≤0,85 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Где применяют
- Базовые станции и ретрансляторы: ФП-890/960-43-2 ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Наружная установка: исполнение ФП-890/960-43-2 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 890–960 МГц |
| Вносимые потери | ≤0,85 дБ |
| КСВН | ≤1,22 |
| Заграждение | ≥50 дБ на DC–885 МГц |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Конфигурация | два тракта в одном корпусе (2 входа, 2 выхода) |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 230×205×57 мм |
| Масса | 4 кг |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM ФП-890/960-43-2 | 890–960 МГц | ≤0,85 дБ | КСВН ≤1,22 | ≤−160 дБн | 200 Вт |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-890/960-43-2: 890–960 МГц.
- Подавление или развязка ФП-890/960-43-2 — ≥50 дБ на DC–885 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-890/960-43-2 в полосе — ≤0,85 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-890/960-43-2 — 200 Вт средняя; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ФП-890/960-43-2 он ≤−160 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через ФП-890/960-43-2: до 3 А.
- Под разъёмы ФП-890/960-43-2 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ФП-890/960-43-2: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-890/960-43-2 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через ФП-890/960-43-2 питание мачтового усилителя?
Проход постоянного тока и AISG: до 3 А.
Какие разъёмы у ФП-890/960-43-2?
4.3-10; другие исполнения — уточняйте при заказе.
Куда ставить ФП-890/960-43-2 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-890/960-43-2: 890–960 МГц.
