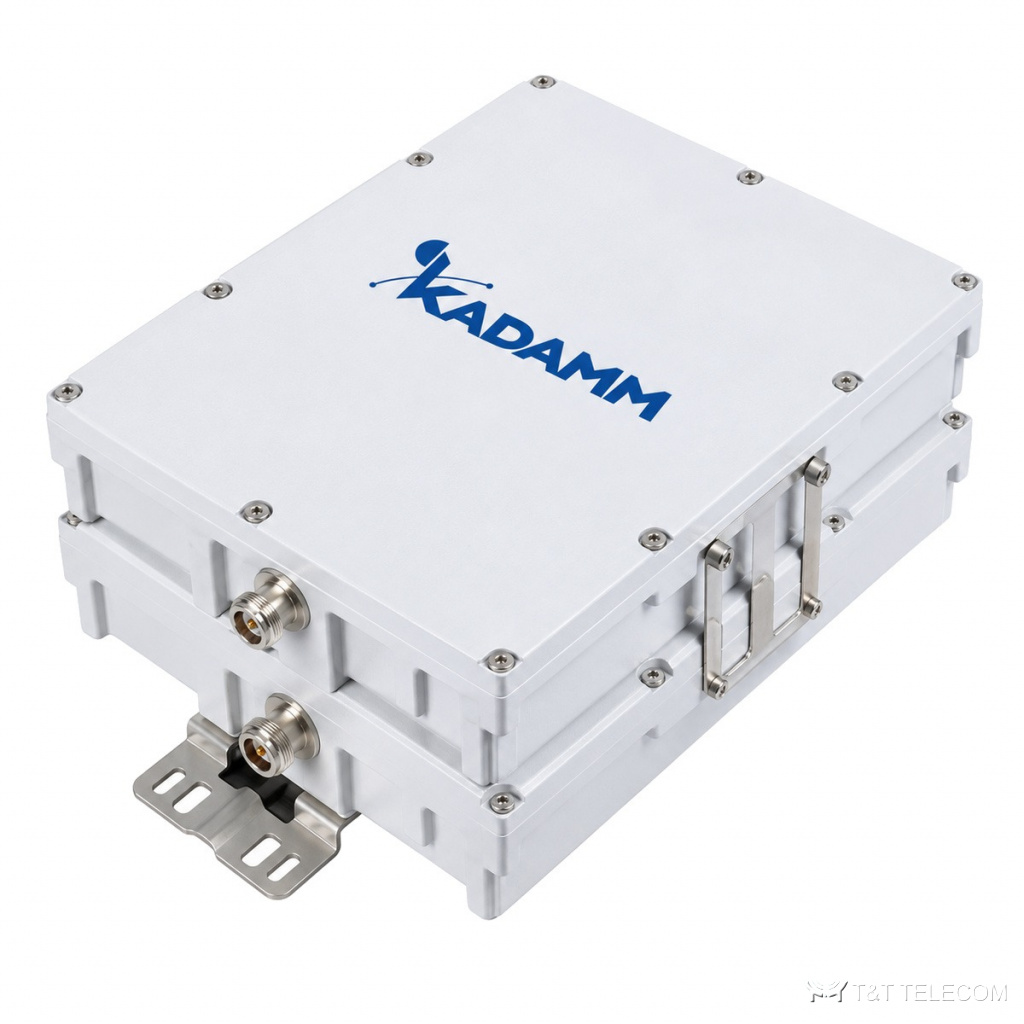

KADAMM ФП-900: полосовой фильтр для полос 890–915 / 935–960 МГц. Задача ФП-900 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Ключевые данные ФП-900: потери ≤0,35–1,5 дБ (1,5 дБ на краю 935–936,5 МГц); развязка ≥50 дБ 869–884, ≥25 дБ 930–934; PIM3 ≤−155; мощность 100 Вт средняя; IP67.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-900 ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Монтаж ФП-900 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 890–915 и 935–960 МГц |
| Вносимые потери | ≤0,35–1,5 дБ (1,5 дБ на краю 935–936,5 МГц) |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| Подавление / изоляция | ≥50 дБ 869–884, ≥25 дБ 930–934 |
| PIM3 | ≤−155 |
| Мощность | 100 Вт средняя |
| Мощность на краю полосы | 80 Вт (936–937 МГц) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female |
| Габариты | 348×292×136 мм |
| Масса | 15 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | 0…+65 °C |
| Исполнение | IP67 |
| Поставка | серийная |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-900: 890–915 / 935–960 МГц.
- Избирательность ФП-900: ≥50 дБ 869–884, ≥25 дБ 930–934.
- Вносимые потери ФП-900 в полосе — ≤0,35–1,5 дБ (1,5 дБ на краю 935–936,5 МГц); их учитывают в расчёте уровня.
- Мощность на входах ФП-900 — не выше 100 Вт средняя.
- В общих трактах операторов важен PIM3 — у ФП-900 он ≤−155.
- Температура эксплуатации ФП-900: 0…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-900 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-900?
Вносимые потери ФП-900 в полосе пропускания — ≤0,35–1,5 дБ (1,5 дБ на краю 935–936,5 МГц).
Куда ставить ФП-900 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-900: 890–915 / 935–960 МГц.
