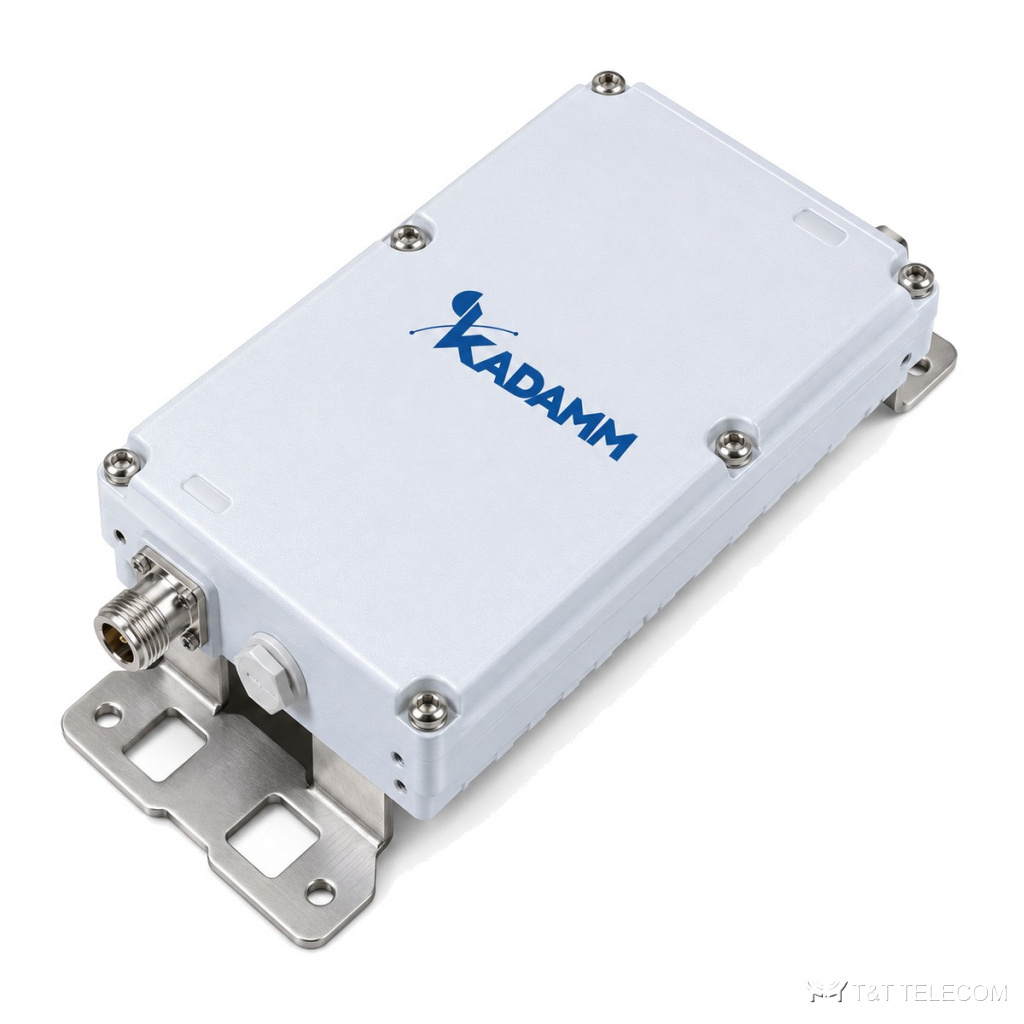

KADAMM ФП-3500Ш: полосовой фильтр для полос 3300–3800 МГц. ФП-3500Ш пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-3500Ш: потери ≤1,1 дБ; развязка ≥30–85 дБ по полосам; PIM3 не нормируется; мощность 100 Вт средняя, 1000 Вт пиковая; IP40.
Где применяют
- Диапазоны ФП-3500Ш подходят для: 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-3500Ш ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 3300–3800 МГц |
| Вносимые потери | ≤1,1 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| Подавление / изоляция | изоляция ≥30–85 дБ по полосам |
| PIM3 | не нормируется |
| Мощность | 100 Вт средняя, 1000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | SMA female вход / N female выход |
| Габариты | 170×145×28,5 мм |
| Масса | 0,8 кг |
| Монтаж | внутрь шкафа / стена |
| Температура эксплуатации | −30…+90 °C |
| Исполнение | IP40 |
| Поставка | под заказ (OEM) |
Подбор под проект
- Полосы ФП-3500Ш (3300–3800 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-3500Ш — изоляция ≥30–85 дБ по полосам: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-3500Ш в полосе — ≤1,1 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-3500Ш — 100 Вт средняя, 1000 Вт пиковая; для нескольких несущих считают сумму.
- Интермодуляция ФП-3500Ш: PIM3 не нормируется.
- Температура эксплуатации ФП-3500Ш: −30…+90 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-3500Ш поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-3500Ш?
Вносимые потери ФП-3500Ш в полосе пропускания — ≤1,1 дБ.
Куда ставить ФП-3500Ш — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-3500Ш: 3300–3800 МГц.
