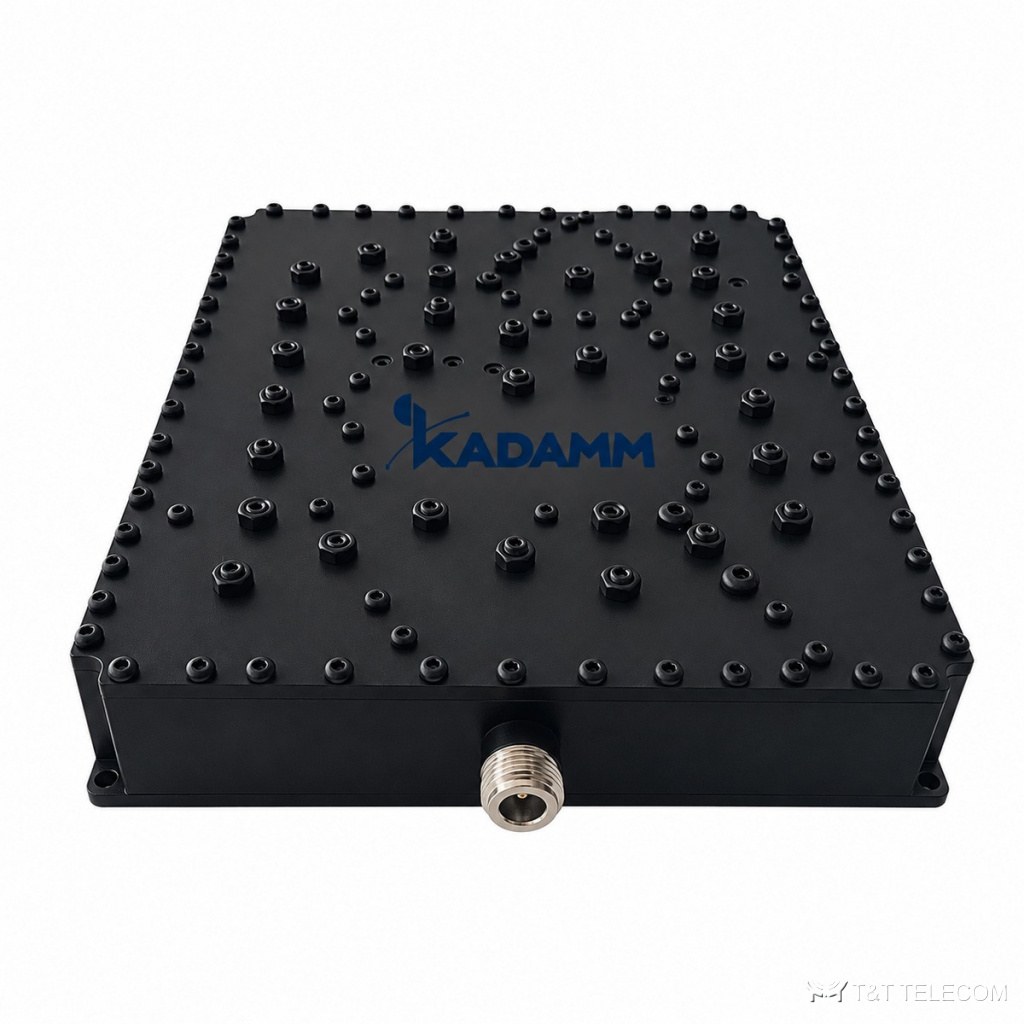

KADAMM ФП-869/960-N: полосовой фильтр для полос 869–879 / 895–899 / 927–960 МГц. Полосовая характеристика ФП-869/960-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-869/960-N: потери ≤1,0 дБ; мощность 50 Вт средняя; разъёмы N; IP60, для помещений.
Где применяют
- Подавление побочных излучений передатчика: ФП-869/960-N на выходе усилителя.
- Монтаж ФП-869/960-N на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 869–879, 895–899, 927–960 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ вне полос пропускания |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +65 °C |
| Исполнение | IP60, для помещений |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-869/960-N | 869–879 + 895–899 + 927–960 МГц | ≤1,0 дБ | КСВН ≤1,30 | 50 Вт |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-869/960-N: 869–879 / 895–899 / 927–960 МГц.
- Подавление или развязка ФП-869/960-N — ≥50 дБ вне полос пропускания: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-869/960-N в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-869/960-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-869/960-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-869/960-N: −20 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-869/960-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-869/960-N?
Вносимые потери ФП-869/960-N в полосе пропускания — ≤1,0 дБ.
Какие разъёмы у ФП-869/960-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-869/960-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-869/960-N: 869–879 / 895–899 / 927–960 МГц.
