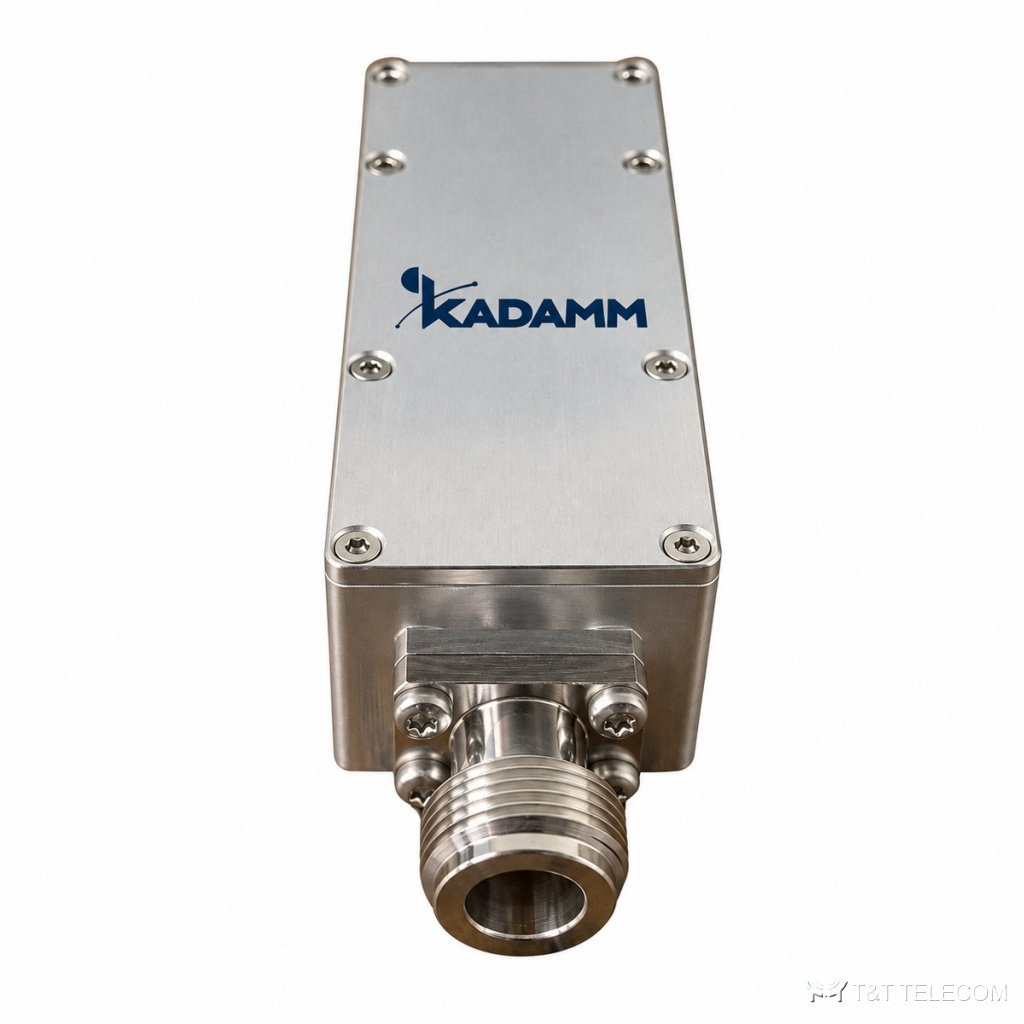

KADAMM ФП-400/520-N: полосовой фильтр для полос 400–520 МГц. Задача ФП-400/520-N — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Ключевые данные ФП-400/520-N: потери ≤0,9 дБ; мощность 50 Вт средняя; разъёмы N.
Область применения
- Через ФП-400/520-N проходят LTE-450, радиосвязь 400–470 МГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-400/520-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 400–520 МГц |
| Вносимые потери | ≤0,9 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 30–350 МГц, 1200–1250 МГц и 1560–1610 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-400/520-N | 400–520 МГц | ≤0,9 дБ | КСВН ≤1,30 | 50 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-400/520-N: 400–520 МГц.
- Избирательность ФП-400/520-N: ≥50 дБ на 30–350 МГц, 1200–1250 МГц и 1560–1610 МГц.
- Вносимые потери ФП-400/520-N в полосе — ≤0,9 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-400/520-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФП-400/520-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-400/520-N: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-400/520-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-400/520-N?
Вносимые потери ФП-400/520-N в полосе пропускания — ≤0,9 дБ.
Какие разъёмы у ФП-400/520-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-400/520-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-400/520-N: 400–520 МГц.
