Полосовой фильтр KADAMM ФП-450/512-SMA — 450–512 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

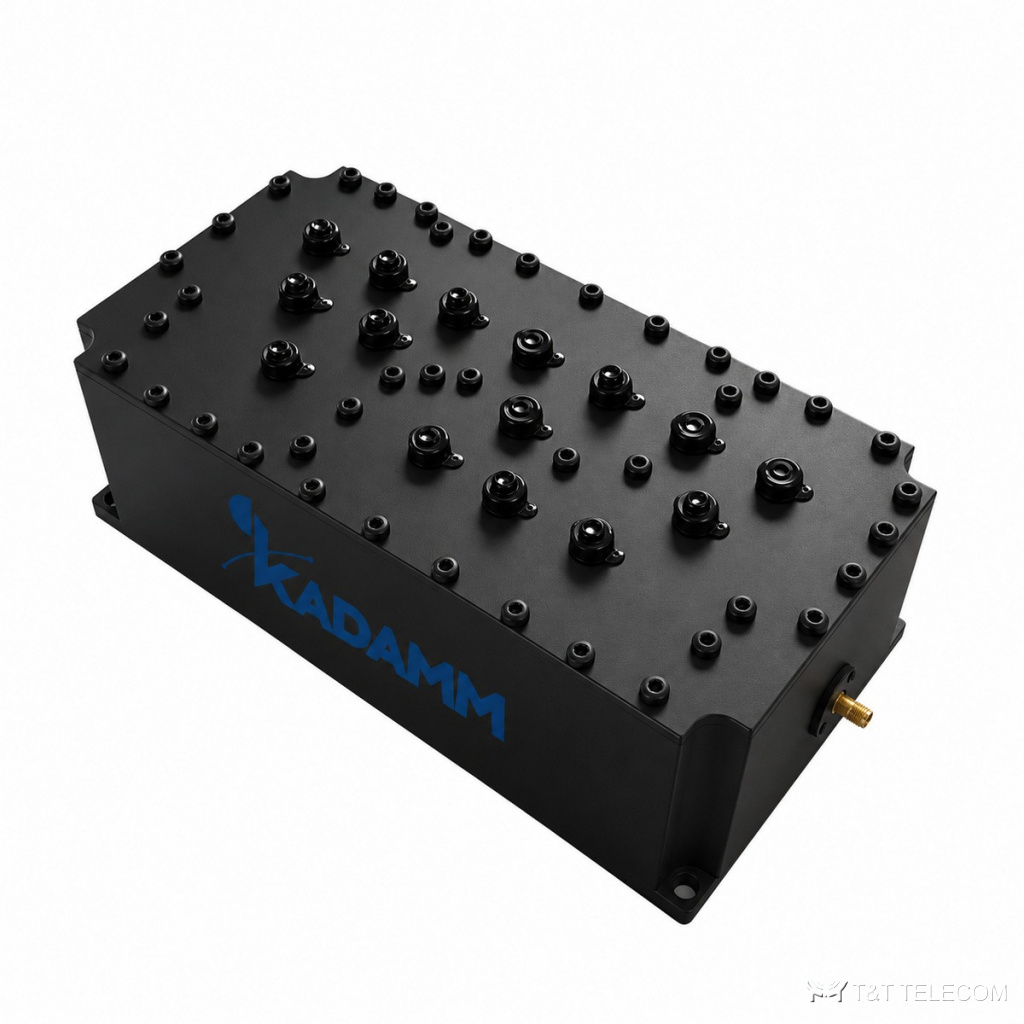

KADAMM ФП-450/512-SMA: полосовой фильтр для полос 450–512 МГц. ФП-450/512-SMA пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-450/512-SMA: потери ≤2,0 дБ; мощность 10 Вт средняя; разъёмы SMA.
Где применяют
- Полосы ФП-450/512-SMA охватывают LTE-450.
- Базовые станции и ретрансляторы: ФП-450/512-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 450–512 МГц |
| Вносимые потери | ≤2,0 дБ |
| Возвратные потери | ≥17 дБ |
| Заграждение | ≥40 дБ на 441 МГц и 556 МГц |
| Мощность | 10 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +55 °C |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-450/512-SMA | 450–512 МГц | ≤2,0 дБ | возвратные потери ≥17 дБ | 10 Вт |
На что смотреть при выборе
- Полосы ФП-450/512-SMA (450–512 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-450/512-SMA — ≥40 дБ на 441 МГц и 556 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-450/512-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-450/512-SMA — 10 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-450/512-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-450/512-SMA: −20 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-450/512-SMA под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-450/512-SMA?
Вносимые потери ФП-450/512-SMA в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-450/512-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-450/512-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-450/512-SMA: 450–512 МГц.
