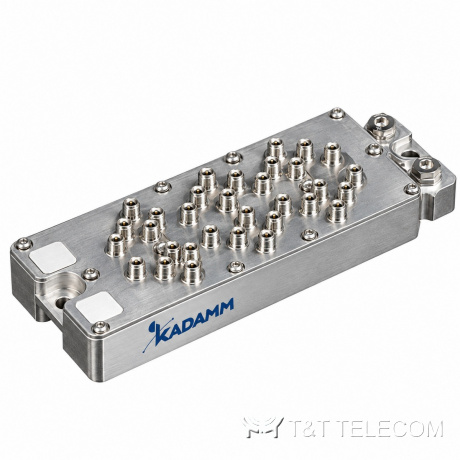

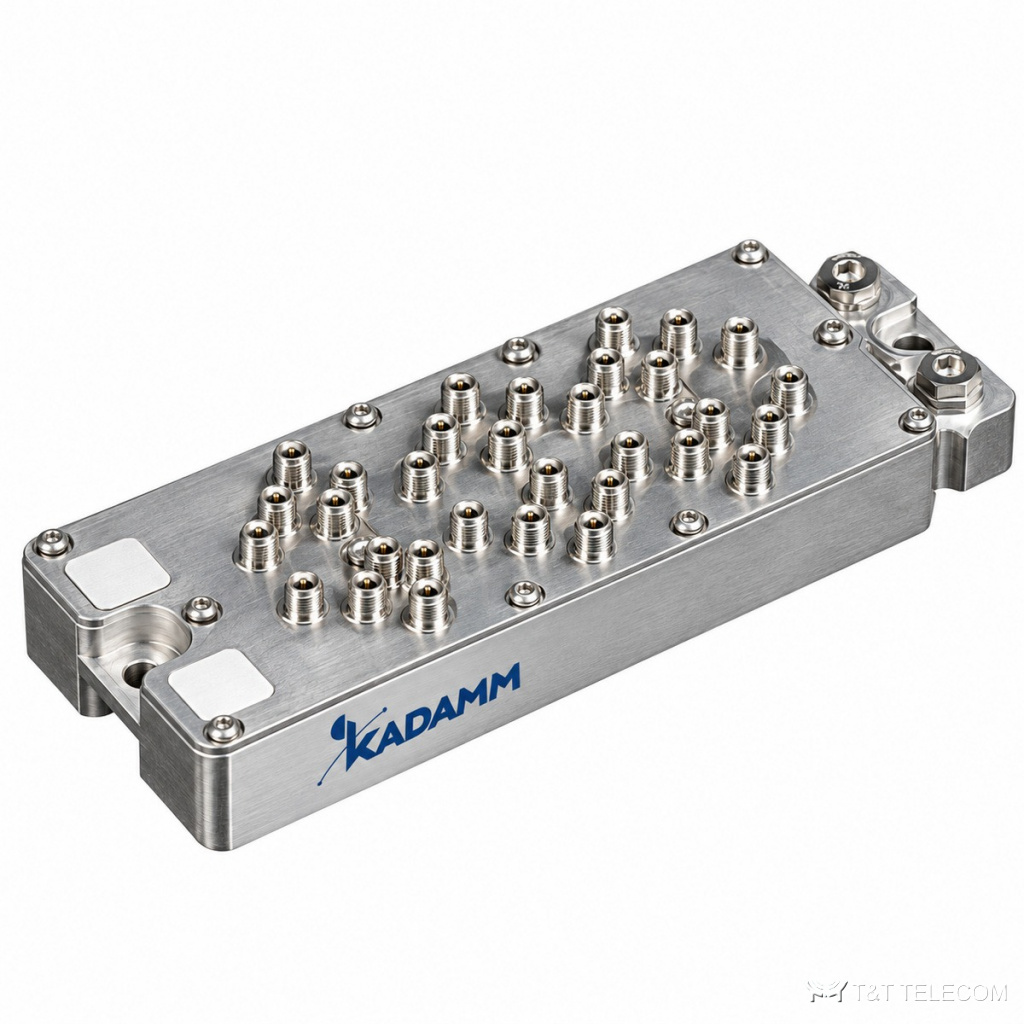

Полосовой фильтр KADAMM ФП-3500 — 3400–3600 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-3500 — полосовой фильтр на 3400–3600 МГц. Полосовая характеристика ФП-3500 отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-3500 коротко: потери ≤1,5 дБ; развязка ≥10–65 дБ (многополосное); PIM3 не нормируется; мощность 39 Вт средняя, 50 Вт пиковая; IP65.
Область применения
- Совмещённые площадки, где рядом работают несколько систем: ФП-3500 ограничивает полосу тракта.
- Наружная установка: исполнение ФП-3500 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 3400–3600 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| Подавление / изоляция | ≥10–65 дБ (многополосное) |
| PIM3 | не нормируется |
| Мощность | 39 Вт средняя, 50 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | SMP female |
| Габариты | 124,9×43,9×23 мм |
| Масса | 1,4 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+105 °C |
| Исполнение | IP65 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Полосы ФП-3500 (3400–3600 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-3500 — ≥10–65 дБ (многополосное): этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-3500 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-3500 — 39 Вт средняя, 50 Вт пиковая; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ФП-3500 он не нормируется.
- Температура эксплуатации ФП-3500: −40…+105 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-3500 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-3500 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-3500: 3400–3600 МГц.
Сколько теряет сигнал в ФП-3500?
Вносимые потери ФП-3500 в полосе пропускания — ≤1,5 дБ.
