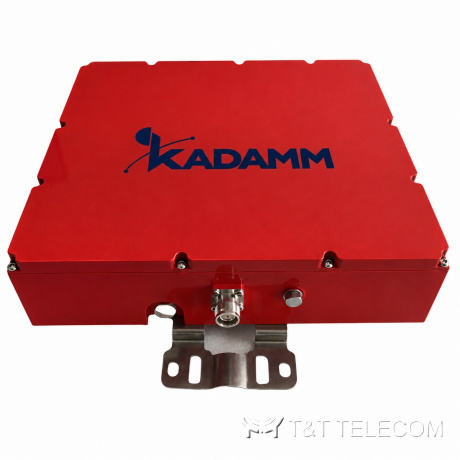

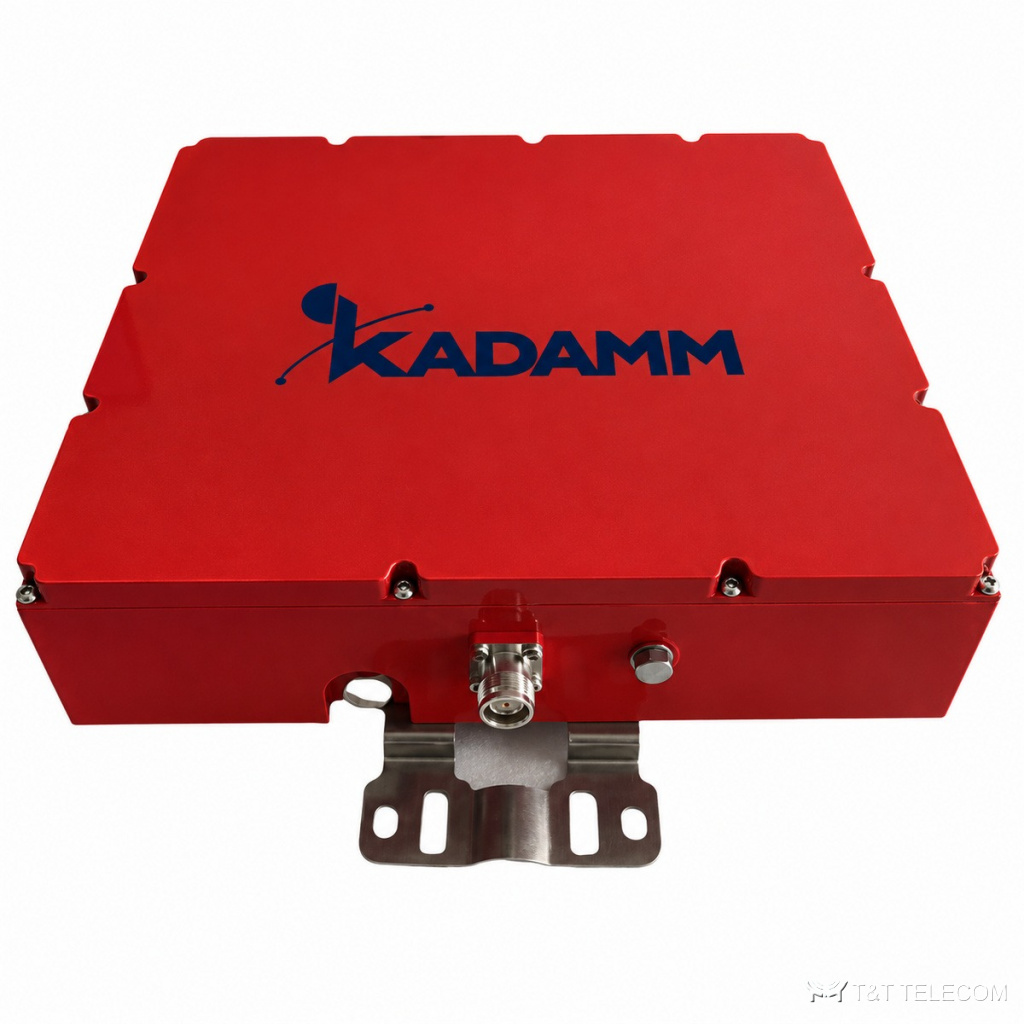

KADAMM ФП-769/861-43 — полосовой фильтр, 769–775 / 799–816 / 851–861 МГц. Полосовая характеристика ФП-769/861-43 отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-769/861-43: потери ≤1,5 дБ; PIM3 ≤−150 дБн при 2×43 дБм; мощность 50 Вт средняя; разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Подавление побочных излучений передатчика: ФП-769/861-43 на выходе усилителя.
- Монтаж ФП-769/861-43 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 769–775, 799–816, 851–861 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥30 дБ на 758–768 МГц и 788–798 МГц |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP65, помещение и улица |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM ФП-769/861-43 | 769–775 + 799–816 + 851–861 МГц | ≤1,5 дБ | КСВН ≤1,30 | ≤−150 дБн | 50 Вт |
Подбор под проект
- Полосы ФП-769/861-43 (769–775 / 799–816 / 851–861 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-769/861-43 — ≥30 дБ на 758–768 МГц и 788–798 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-769/861-43 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-769/861-43 — не выше 50 Вт средняя.
- В общих трактах операторов важен PIM3 — у ФП-769/861-43 он ≤−150 дБн при 2×43 дБм.
- Под разъёмы ФП-769/861-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ФП-769/861-43: −10 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-769/861-43 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-769/861-43 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-769/861-43: 769–775 / 799–816 / 851–861 МГц.
Сколько теряет сигнал в ФП-769/861-43?
Вносимые потери ФП-769/861-43 в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ФП-769/861-43?
4.3-10; другие исполнения — уточняйте при заказе.
