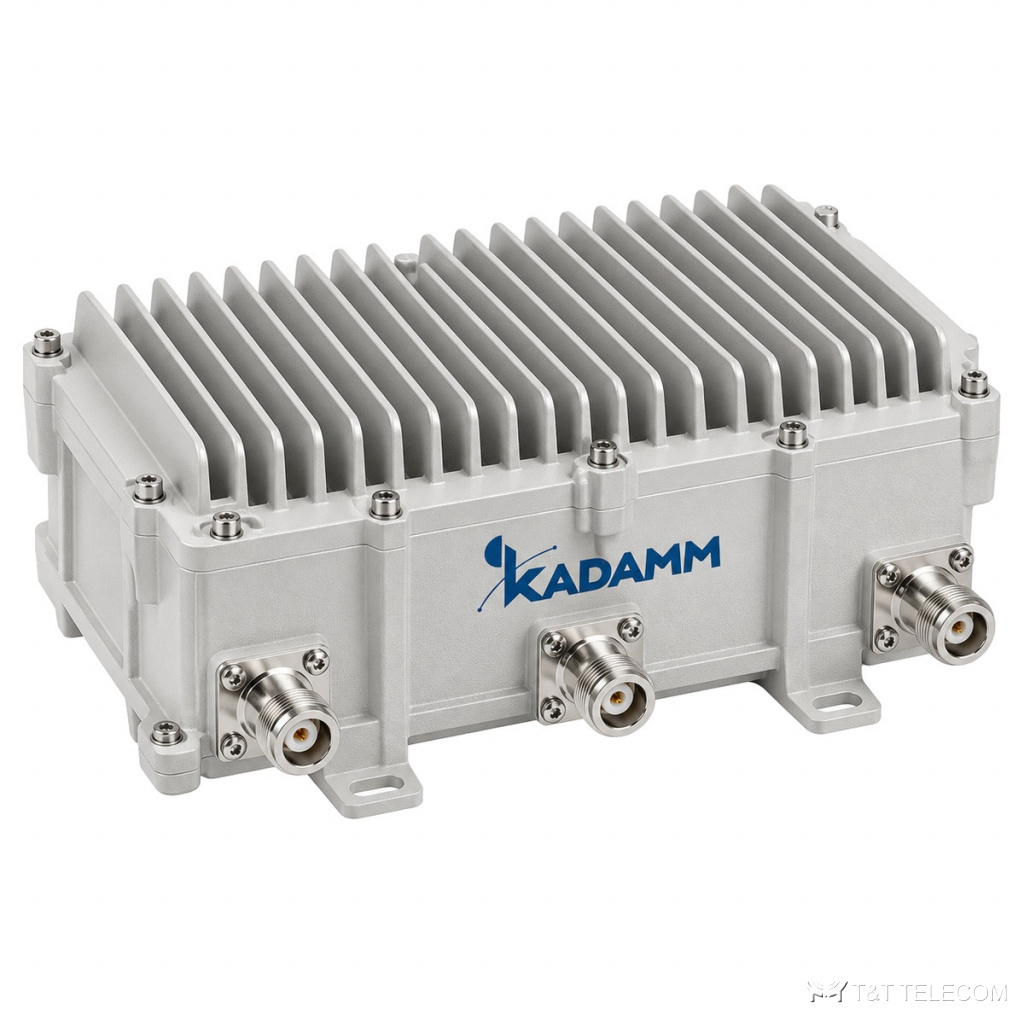

KADAMM ФП-3600М: полосовой фильтр для полос 3605–3689 МГц. Полосовая характеристика ФП-3600М отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-3600М: потери ≤0,8 дБ; развязка ≥30–50 дБ по соседним полосам; PIM3 не нормируется; мощность до 50 Вт средняя, менее 200 Вт пиковая; IP40.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-3600М на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 3605–3689 МГц |
| Вносимые потери | ≤0,8 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,29) |
| Подавление / изоляция | ≥30–50 дБ по соседним полосам |
| PIM3 | не нормируется |
| Мощность | до 50 Вт средняя, менее 200 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | модульный (пайка) |
| Габариты | 53×22×6 мм |
| Масса | 0,15 кг |
| Монтаж | внутрь шкафа / стена |
| Температура эксплуатации | 0…+55 °C |
| Исполнение | IP40 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-3600М: 3605–3689 МГц.
- Избирательность ФП-3600М: ≥30–50 дБ по соседним полосам.
- Вносимые потери ФП-3600М в полосе — ≤0,8 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-3600М — не выше до 50 Вт средняя, менее 200 Вт пиковая.
- В общих трактах операторов важен PIM3 — у ФП-3600М он не нормируется.
- Температура эксплуатации ФП-3600М: 0…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-3600М поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-3600М?
Вносимые потери ФП-3600М в полосе пропускания — ≤0,8 дБ.
Куда ставить ФП-3600М — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-3600М: 3605–3689 МГц.
