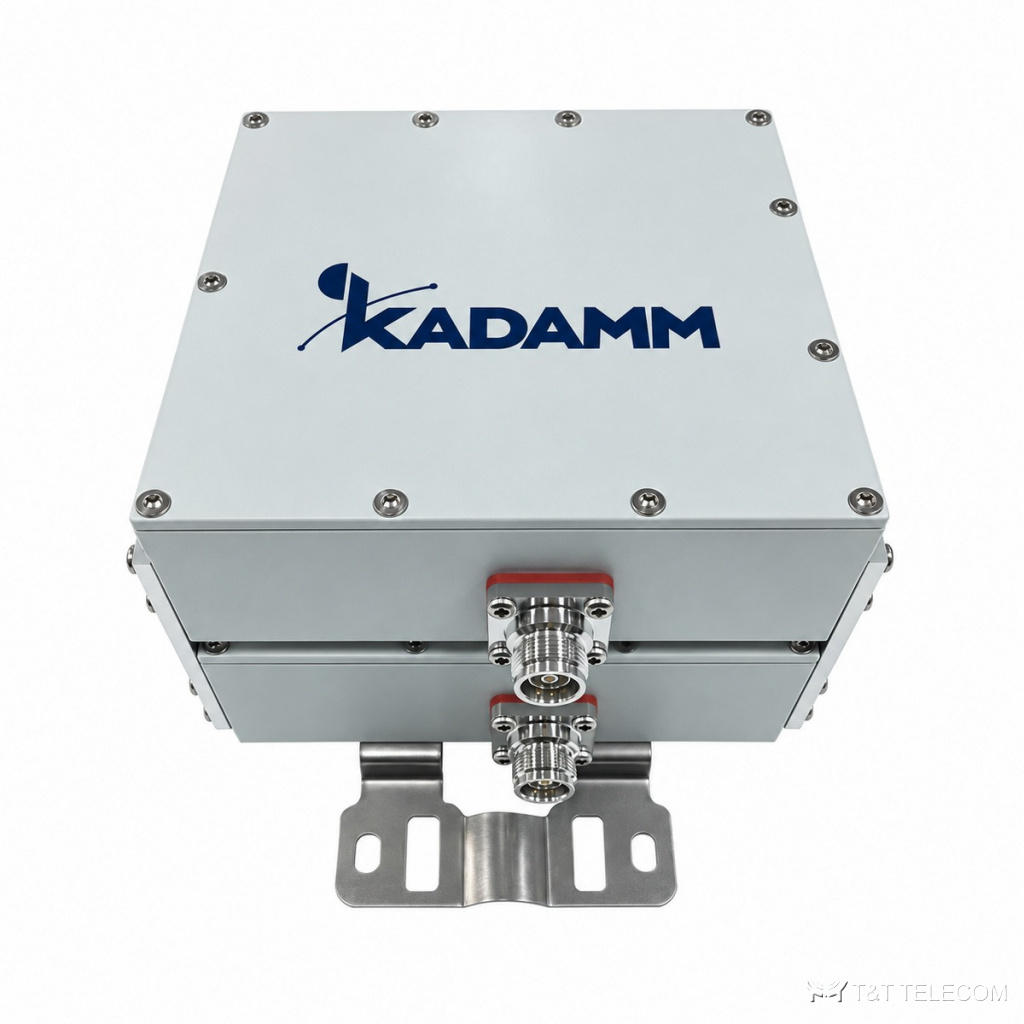

Полосовой фильтр KADAMM ФП-824/880-716 — 824,2–835,4, 869,2–880,4 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-824/880-716 — полосовой фильтр на 824,2–835,4 / 869,2–880,4 МГц. ФП-824/880-716 пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-824/880-716: потери ≤1,0 дБ; PIM3 ≤−150 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 7-16 (DIN); IP65, помещение и улица.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-824/880-716 на выходе усилителя.
- Наружная установка: исполнение ФП-824/880-716 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 824,2–835,4, 869,2–880,4 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 758–821 МГц и 883–960 МГц |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| DC и AISG | проход (by-pass) |
| Разъёмы | 7-16 вилка – 7-16 розетка |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 330×206×79,5 мм |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM ФП-824/880-716 | 824,2–835,4 + 869,2–880,4 МГц | ≤1,0 дБ | КСВН ≤1,30 | ≤−150 дБн | 200 Вт |
На что смотреть при выборе
- Полосы ФП-824/880-716 (824,2–835,4 / 869,2–880,4 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-824/880-716: ≥50 дБ на 758–821 МГц и 883–960 МГц.
- Вносимые потери ФП-824/880-716 в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-824/880-716 — не выше 200 Вт средняя.
- В общих трактах операторов важен PIM3 — у ФП-824/880-716 он ≤−150 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через ФП-824/880-716: проход (by-pass).
- Разъёмы ФП-824/880-716 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-824/880-716: −10 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-824/880-716 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-824/880-716?
Вносимые потери ФП-824/880-716 в полосе пропускания — ≤1,0 дБ.
Пройдёт ли через ФП-824/880-716 питание мачтового усилителя?
Проход постоянного тока и AISG: проход (by-pass).
Какие разъёмы у ФП-824/880-716?
7-16 (din); другие исполнения — уточняйте при заказе.
