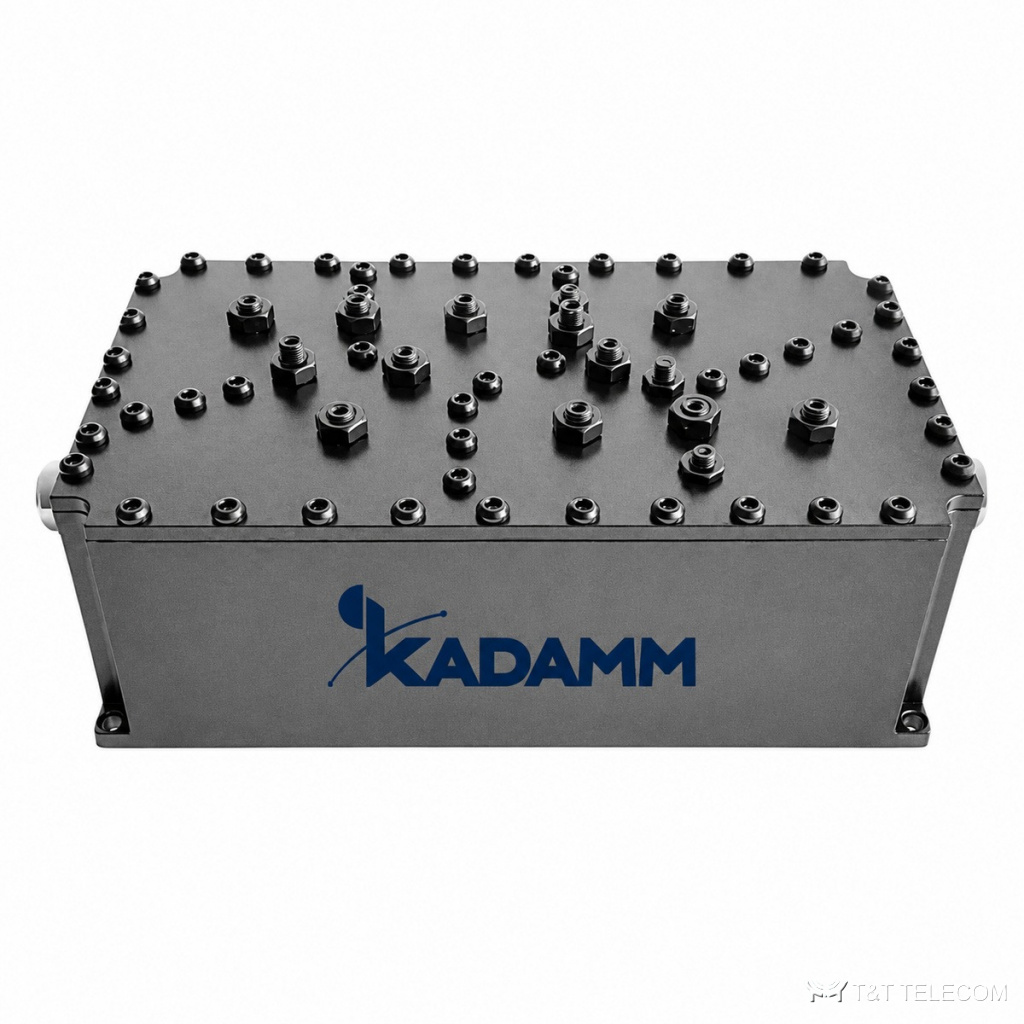

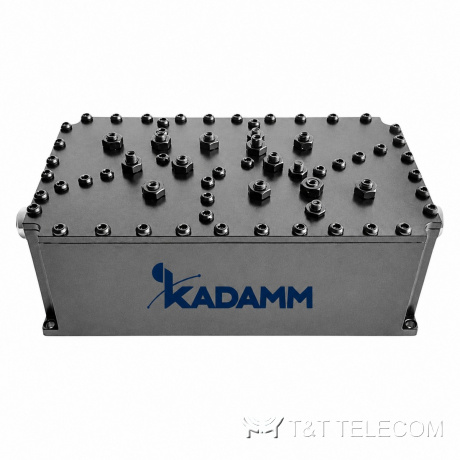

Полосовой фильтр KADAMM ФП-380/385-N — 380–385 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-380/385-N — полосовой фильтр на 380–385 МГц. Полосовая характеристика ФП-380/385-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-380/385-N коротко: потери ≤1,3 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Совмещённые площадки, где рядом работают несколько систем: ФП-380/385-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 380–385 МГц |
| Вносимые потери | ≤1,3 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥60 дБ при отстройке 5 МГц от полосы пропускания |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Масса | 0,84 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-380/385-N | 380–385 МГц | ≤1,3 дБ | возвратные потери ≥18 дБ | 50 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФП-380/385-N: 380–385 МГц.
- Подавление или развязка ФП-380/385-N — ≥60 дБ при отстройке 5 МГц от полосы пропускания: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-380/385-N в полосе — ≤1,3 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-380/385-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФП-380/385-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-380/385-N: −20 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-380/385-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-380/385-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-380/385-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-380/385-N: 380–385 МГц.
Сколько теряет сигнал в ФП-380/385-N?
Вносимые потери ФП-380/385-N в полосе пропускания — ≤1,3 дБ.
