Полосовой фильтр KADAMM ФП-925/960-N — 925–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

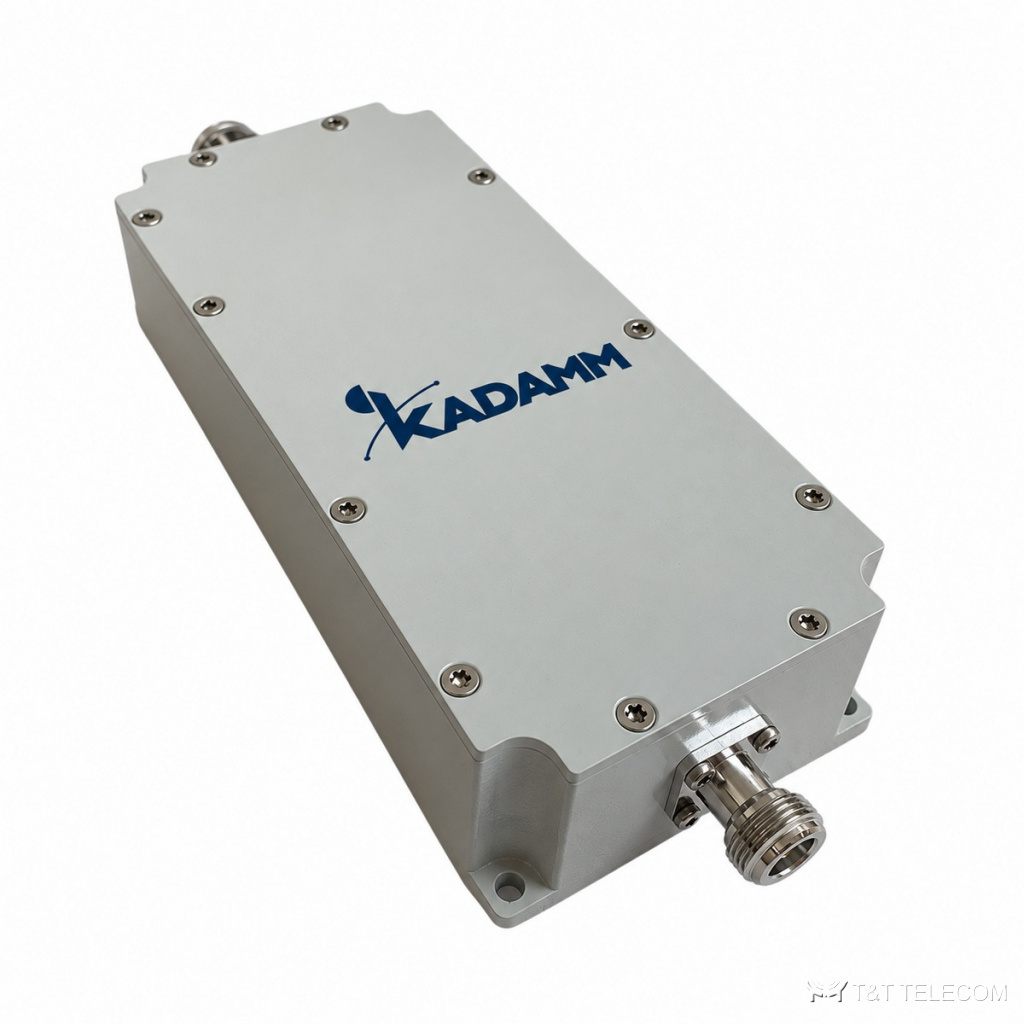

KADAMM ФП-925/960-N — полосовой фильтр, 925–960 МГц. Задача ФП-925/960-N — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Основное по ФП-925/960-N: потери ≤2,5 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-925/960-N на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 925–960 МГц |
| Вносимые потери | ≤2,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥60 дБ на 876–915 МГц, ≥55 дБ на 967–990 МГц, ≥60 дБ на 1805–1980 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +80 °C |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-925/960-N | 925–960 МГц | ≤2,5 дБ | КСВН ≤1,30 | 50 Вт |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-925/960-N: 925–960 МГц.
- Подавление или развязка ФП-925/960-N — ≥60 дБ на 876–915 МГц, ≥55 дБ на 967–990 МГц, ≥60 дБ на 1805–1980 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-925/960-N в полосе — ≤2,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-925/960-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-925/960-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-925/960-N: −40 … +80 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-925/960-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-925/960-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-925/960-N: 925–960 МГц.
Сколько теряет сигнал в ФП-925/960-N?
Вносимые потери ФП-925/960-N в полосе пропускания — ≤2,5 дБ.
Какие разъёмы у ФП-925/960-N?
N; другие исполнения — уточняйте при заказе.
