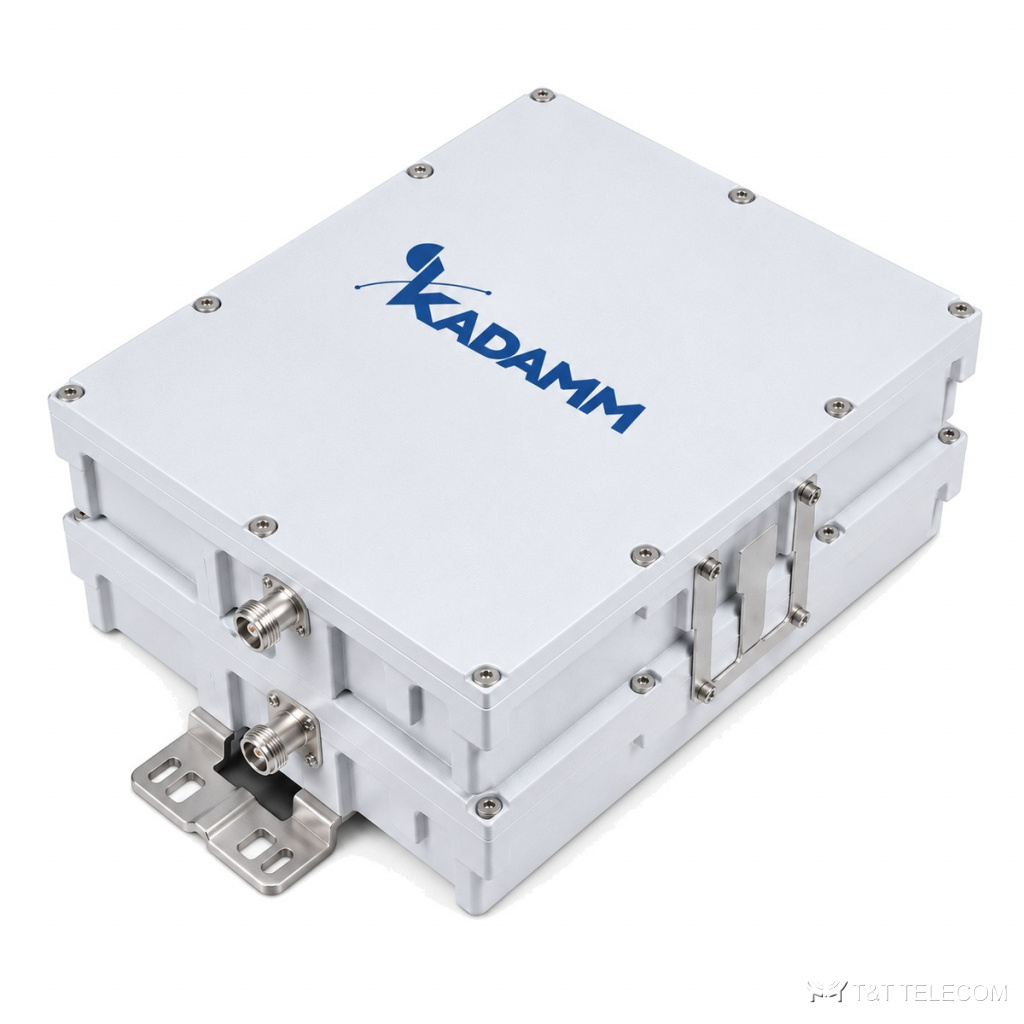

KADAMM ФП-700: полосовой фильтр для полос 703–803 МГц. Задача ФП-700 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Основное по ФП-700: потери ≤0,6 дБ; развязка ≥80 дБ 824–884 и 905–960; PIM3 ≤−158; мощность до 100 Вт средняя, до 600 Вт пиковая; IP40.
Область применения
- Совмещённые площадки, где рядом работают несколько систем: ФП-700 ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 703–803 МГц |
| Вносимые потери | ≤0,6 дБ |
| Возвратные потери | КСВН ≤1,20 |
| Подавление / изоляция | ≥80 дБ 824–884 и 905–960 |
| PIM3 | ≤−158 |
| Мощность | до 100 Вт средняя, до 600 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female |
| Габариты | 160×150×33 мм |
| Масса | 1,2 кг |
| Монтаж | внутрь шкафа / стена |
| Температура эксплуатации | −25…+65 °C |
| Исполнение | IP40 |
| Поставка | серийная |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-700: 703–803 МГц.
- Подавление или развязка ФП-700 — ≥80 дБ 824–884 и 905–960: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-700 в полосе — ≤0,6 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-700 — не выше до 100 Вт средняя, до 600 Вт пиковая.
- Интермодуляция ФП-700: PIM3 ≤−158.
- Температура эксплуатации ФП-700: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-700?
Вносимые потери ФП-700 в полосе пропускания — ≤0,6 дБ.
Куда ставить ФП-700 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-700: 703–803 МГц.
