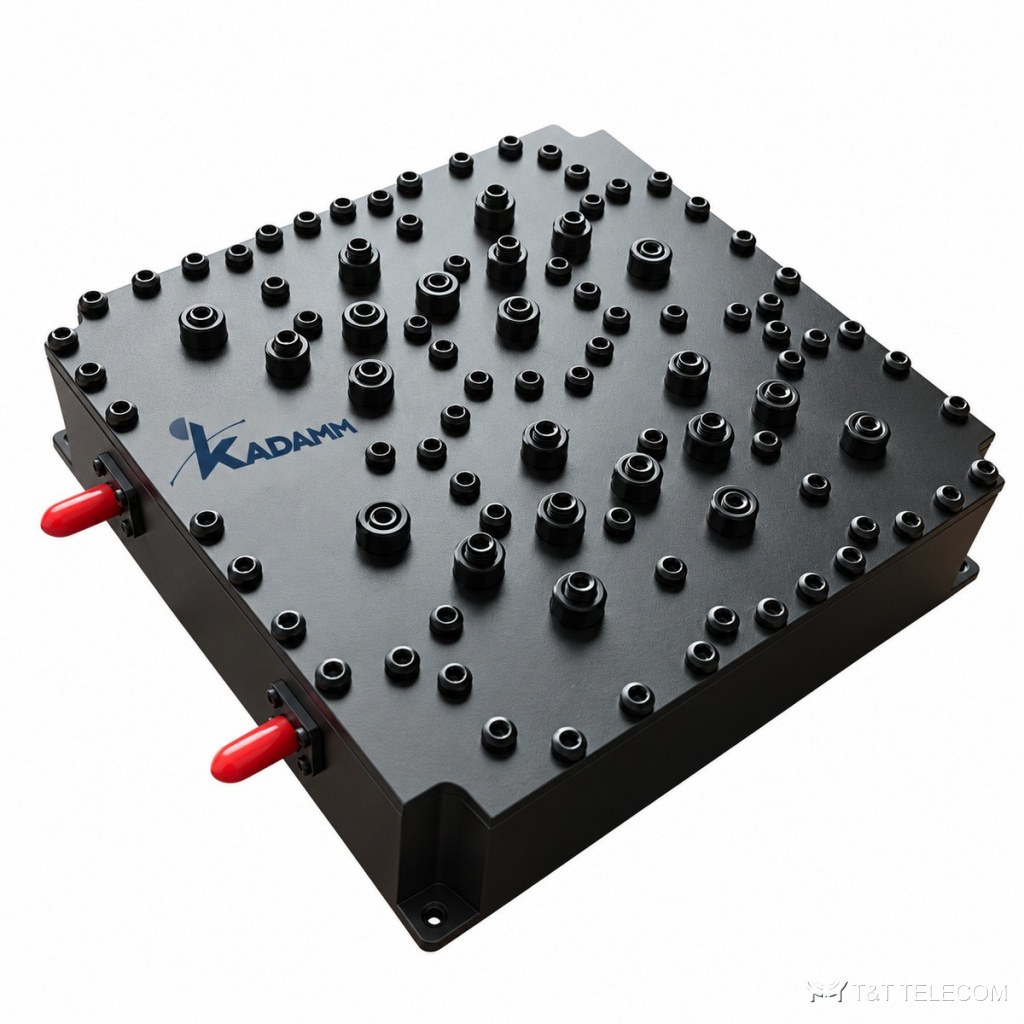

KADAMM ФП-5400/5600-SMA: полосовой фильтр для полос 5400–5600 МГц. Задача ФП-5400/5600-SMA — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Параметры ФП-5400/5600-SMA коротко: потери ≤1,1 дБ; мощность 50 Вт средняя; разъёмы SMA; IP60, для помещений.
Область применения
- Подавление побочных излучений передатчика: ФП-5400/5600-SMA на выходе усилителя.
- Монтаж ФП-5400/5600-SMA на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 5400–5600 МГц |
| Вносимые потери | ≤1,1 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥60 дБ вне полосы пропускания |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C |
| Исполнение | IP60, для помещений |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-5400/5600-SMA | 5400–5600 МГц | ≤1,1 дБ | КСВН ≤1,50 | 50 Вт |
Подбор под проект
- Полосы ФП-5400/5600-SMA (5400–5600 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-5400/5600-SMA: ≥60 дБ вне полосы пропускания.
- Вносимые потери ФП-5400/5600-SMA в полосе — ≤1,1 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-5400/5600-SMA — 50 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-5400/5600-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-5400/5600-SMA: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-5400/5600-SMA поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-5400/5600-SMA?
Вносимые потери ФП-5400/5600-SMA в полосе пропускания — ≤1,1 дБ.
Какие разъёмы у ФП-5400/5600-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-5400/5600-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-5400/5600-SMA: 5400–5600 МГц.
