Ответвитель мощности (таппер) — неравноплечий делитель: на отвод он отдаёт заданную часть мощности, а основную часть пропускает дальше по магистрали. В отличие от направленного ответвителя, у него нет развязанного изолированного порта, зато конструкция проще, а потери в магистрали минимальны. Цепочкой таких ответвителей строят распределительную сеть DAS с одинаковым уровнем на каждой антенне.

В разделе 40 моделей и серий KADAMM. Серии ДН на 380–3800 МГц и 300 Вт выпускаются с ответвлением 3, 5, 6, 7, 8, 10, 13, 15, 20 и 30 дБ, серии на 790–2700 и 790–3800 МГц — с номиналами от 3 до 30 дБ, включая 9 дБ. Модели с коэффициентами деления 2:1…1000:1 — ДН-136/174-N, ДН-138/520-N, ДН-138/960-N, ДН-350/2700-N, ДН-698/4000-N и ДН-698/6000-43. Двухполосные ДН-340/6000 и ДН-550/6000 закрывают 5100–6000 МГц.

Модели и серии

МодельПолосаОтветвление / делениеРазъёмы

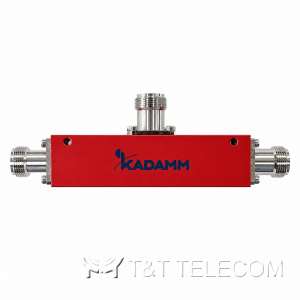

KADAMM ДН-136/174-N136–174 МГц2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1N

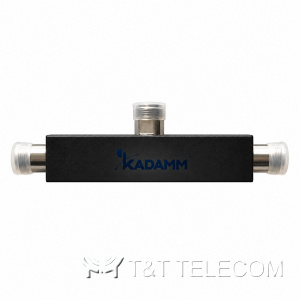

KADAMM ДН-138/520-N138–520 МГц2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1N

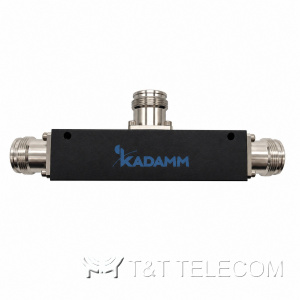

KADAMM ДН-138/960-N138–960 МГц2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1N

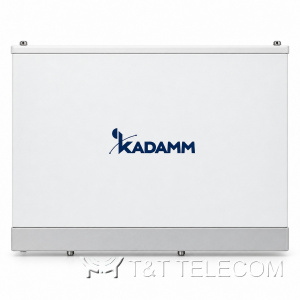

KADAMM ДН-340/2700340–1400 / 1710–2700 МГц2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:14.3-10

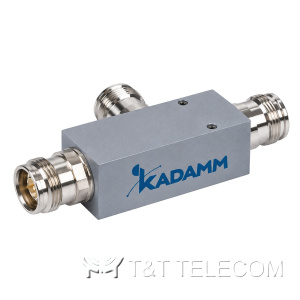

KADAMM ДН-340/6000340–4000 / 5100–6000 МГц2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1N, 4.3-10, 7-16 (DIN)

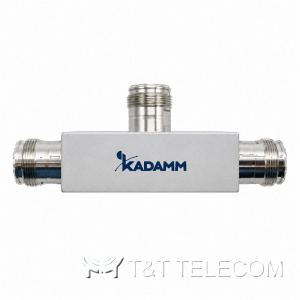

KADAMM ДН-350/2700-N350–2700 МГц2:1, 4:1, 10:1, 30:1, 100:1, 1000:1N

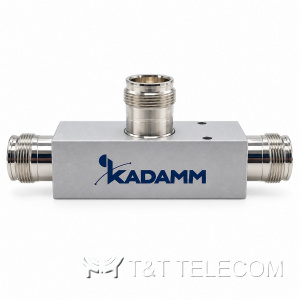

KADAMM ДН-10-380/3800380–3800 МГц10 дБ4.3-10

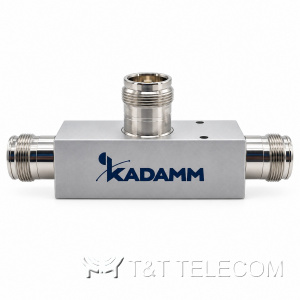

KADAMM ДН-13-380/3800380–3800 МГц13 дБ4.3-10

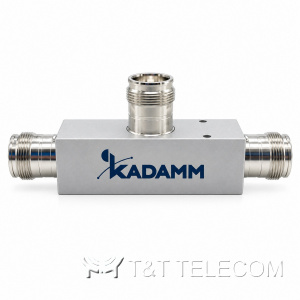

KADAMM ДН-15-380/3800380–3800 МГц15 дБ4.3-10

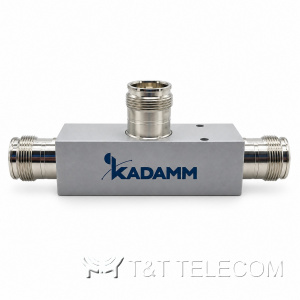

KADAMM ДН-20-380/3800380–3800 МГц20 дБ4.3-10

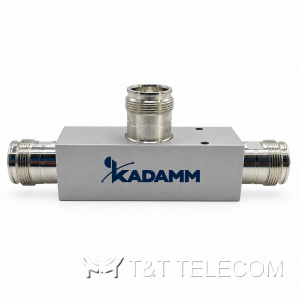

KADAMM ДН-3-380/3800380–3800 МГц3 дБ(4,8 дБ)4.3-10

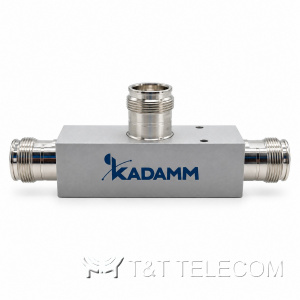

KADAMM ДН-30-380/3800380–3800 МГц30 дБ4.3-10

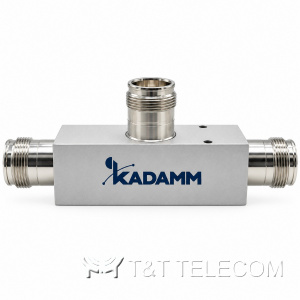

KADAMM ДН-380/3800-С380–3800 МГц3 дБ(4,8 дБ) / 5 дБ / 6 дБ / 7 дБ / 8 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 30 дБ4.3-10

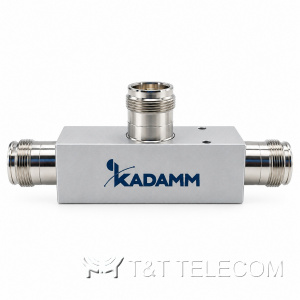

KADAMM ДН-5-380/3800380–3800 МГц5 дБ4.3-10
KADAMM ДН-6-380/3800380–3800 МГц6 дБ4.3-10
KADAMM ДН-7-380/3800380–3800 МГц7 дБ4.3-10
KADAMM ДН-8-380/3800380–3800 МГц8 дБ4.3-10
KADAMM ДН-550/6000550–4000 / 5300–6000 МГц2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1N, 4.3-10, 7-16 (DIN)
KADAMM ДН-698/2700698–1400 / 1710–2700 МГц2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:14.3-10
KADAMM ДН-698/2700-N698–960 / 1700–2700 МГц2:1, 3:1, 4:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1N
KADAMM ДН-698/3800-43698–1400 / 1700–3800 МГц2:1, 3:1, 4:1, 6:1, 8:1, 10:1, 20:1, 30:1, 100:1, 1000:14.3-10
KADAMM ДН-698/3800-N698–3800 МГц2:1, 3:1, 10:1, 20:1, 30:1, 100:1N
KADAMM ДН-698/4000-N698–4000 МГц2:1, 3:1, 10:1, 30:1, 100:1, 1000:1N
KADAMM ДН-698/6000-43698–960 / 1710–6000 МГц2:1, 3:1, 4:1, 6:1, 8:1, 10:1, 20:1, 30:1, 100:1, 1000:14.3-10

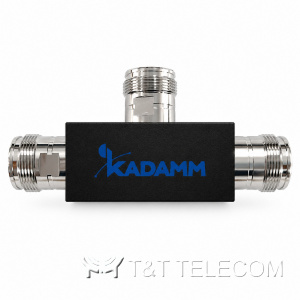

KADAMM ДН-10-790/2700790–960 / 1700–2700 МГц10,5 дБ4.3-10

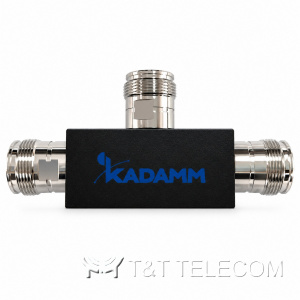

KADAMM ДН-13-790/2700790–960 / 1700–2700 МГц13,0 дБ4.3-10

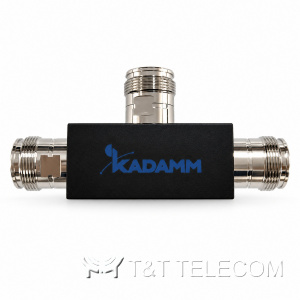

KADAMM ДН-15-790/2700790–960 / 1700–2700 МГц15,3 дБ4.3-10

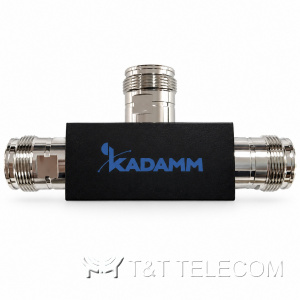

KADAMM ДН-20-790/2700790–960 / 1700–2700 МГц20,1 дБ4.3-10

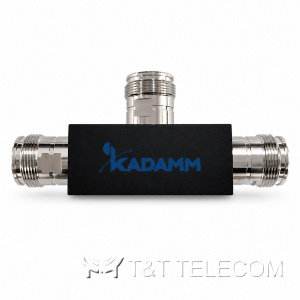

KADAMM ДН-3-790/2700790–960 / 1700–2700 МГц4,8 дБ4.3-10

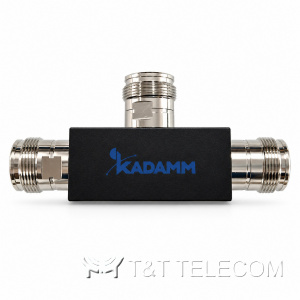

KADAMM ДН-30-790/2700790–960 / 1700–2700 МГц30,1 дБ4.3-10

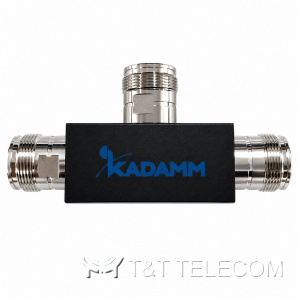

KADAMM ДН-5-790/2700790–960 / 1700–2700 МГц6,1 дБ4.3-10
KADAMM ДН-6-790/2700790–960 / 1700–2700 МГц7,0 дБ4.3-10
KADAMM ДН-8-790/2700790–960 / 1700–2700 МГц8,5 дБ4.3-10
KADAMM ДН-9-790/2700790–960 / 1700–2700 МГц9,0 дБ4.3-10

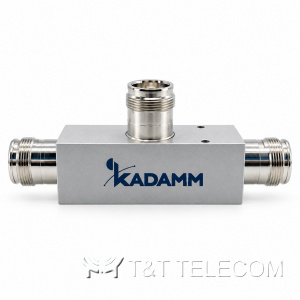

KADAMM ДН-10-790/3800790–2170 / 2300–3800 МГц10 дБ4.3-10

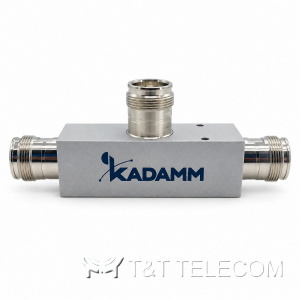

KADAMM ДН-15-790/3800790–2170 / 2300–3800 МГц15 дБ4.3-10

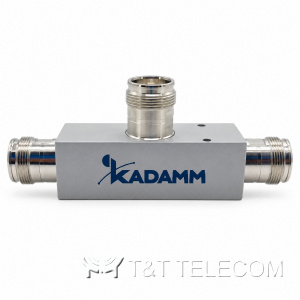

KADAMM ДН-20-790/3800790–2170 / 2300–3800 МГц20 дБ4.3-10
KADAMM ДН-6-790/3800790–2170 / 2300–3800 МГц6 дБ4.3-10
KADAMM ДН-790/3800-С790–2170 / 2300–3800 МГц4,8 дБ / 6 дБ / 7 дБ / 8 дБ / 9 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 4,8 дБ / 6,1 дБ / 7 дБ4.3-10
KADAMM ДН-8-790/3800790–2170 / 2300–3800 МГц8 дБ4.3-10

Как рассчитать цепочку

  • Ближние к источнику антенны получают малую долю мощности — ставят большие коэффициенты деления (10:1, 20:1).
  • К концу магистрали мощности остаётся меньше — коэффициенты уменьшают до 3:1 и 2:1.
  • Последний узел цепочки — делитель мощности поровну или прямое подключение антенны.

Где ставят ответвители мощности

  • Последовательные цепочки антенн в коридорах, на парковках и в тоннелях.
  • Отвод части сигнала на отдельное помещение или этаж без деления магистрали пополам.
  • Распределительные сети радиосвязи 136–174 и 138–520 МГц в зданиях.
  • Мультиоператорные DAS с полосой до 6000 МГц — ДН-698/6000-43 с разъёмами 4.3-10.

Как рассчитать и выбрать ответвитель мощности

  • Ближние к источнику антенны получают малую долю — ставят 15–20 дБ или коэффициент 20:1 и больше.
  • К концу магистрали мощности остаётся меньше, номинал снижают до 6–3 дБ, то есть 3:1 и 2:1.
  • Последний узел цепочки — делитель мощности поровну или прямое подключение антенны.
  • Полоса: для 5G 3,5 ГГц нужны серии до 3800 МГц или ДН-698/4000-N.
  • Серии ДН-380/3800-С и ДН-790/3800-С объединяют все номиналы ответвления одной полосы — удобно для расчёта всей цепочки.

Вопросы и ответы

Чем ответвитель мощности отличается от направленного ответвителя?
Ответвитель мощности — простой неравноплечий делитель для раздачи мощности, направленный ответвитель различает направление волны и подходит для измерений.

Что означает коэффициент 10:1?
На отвод уходит примерно одна десятая доля мощности, остальное идёт дальше по магистрали; это соответствует ответвлению около 10 дБ.

Рассчитаем цепочку ответвителей мощности KADAMM для вашей DAS и поставим комплект по схеме.
