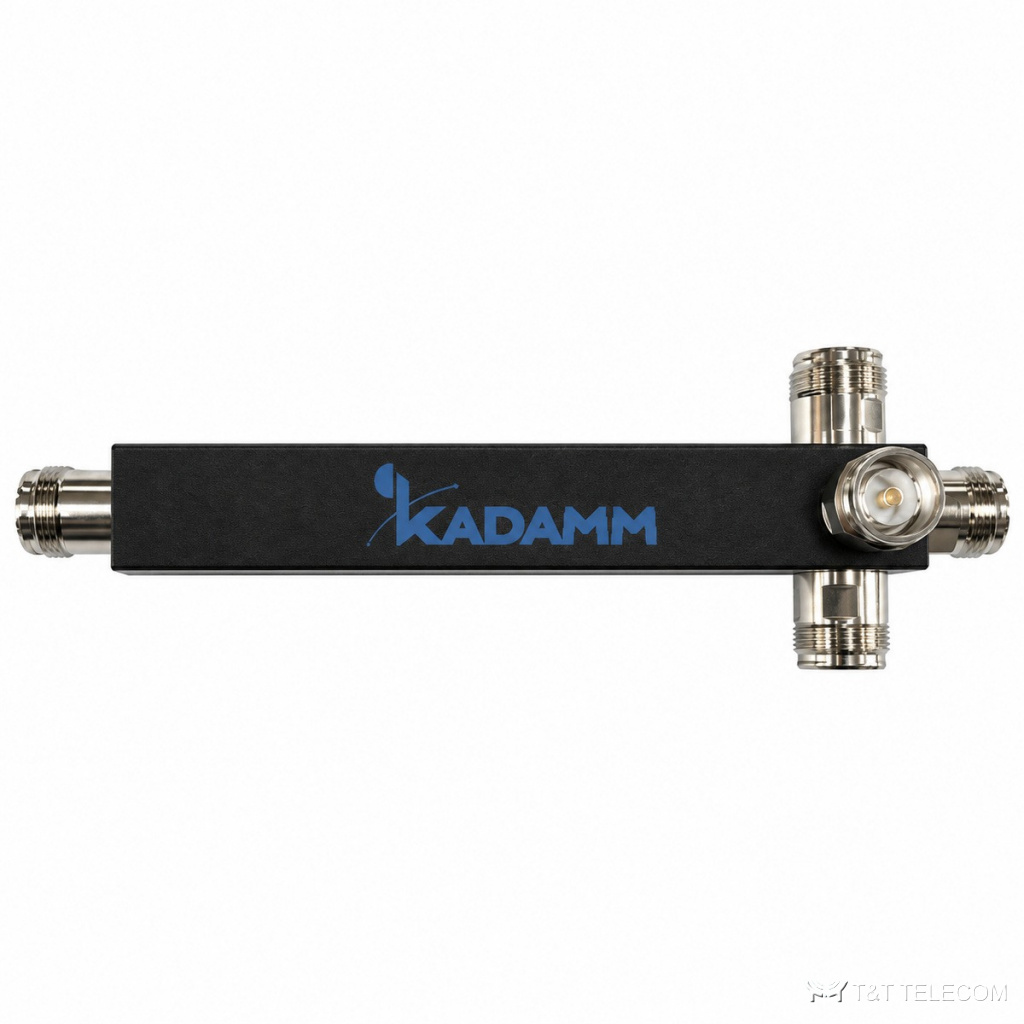

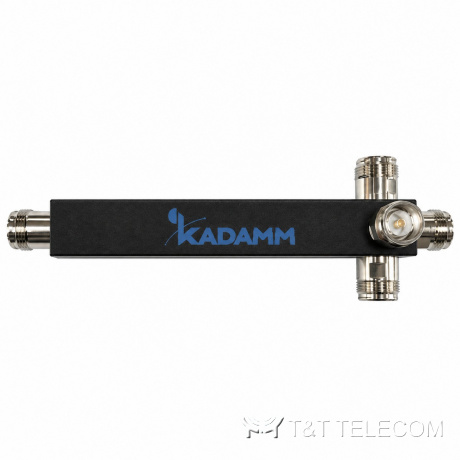

Ответвитель мощности KADAMM ДН-790/3800-С — 790–3800 МГц, исполнения серии
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-790/3800-С: ответвитель мощности, полоса 790–2170 / 2300–3800 МГц, ответвление 4,8 дБ / 6 дБ / 7 дБ / 8 дБ / 9 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 4,8 дБ / 6,1 дБ / 7 дБ. Неравноплечий делитель ДН-790/3800-С делит мощность в заданном соотношении: большая часть идёт дальше по магистрали, меньшая — на ближнюю антенну. Параметры ДН-790/3800-С коротко: потери ≤2,2 дБ / ≤1,7 дБ / ≤1,3 дБ / ≤0,9 дБ / ≤0,8 дБ / ≤0,6 дБ / ≤0,4 дБ / ≤0,3 дБ / ≤0,3 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (средняя, непрерывный сигнал); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Через ДН-790/3800-С проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: ДН-790/3800-С ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Наружная установка: исполнение ДН-790/3800-С — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 & 2300–3800 МГц |
| Переходное ослабление | 4,8 дБ / 6 дБ / 7 дБ / 8 дБ / 9 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 4,8 дБ / 6,1 дБ / 7 дБ |
| Вносимые потери | ≤2,2 дБ / ≤1,7 дБ / ≤1,3 дБ / ≤0,9 дБ / ≤0,8 дБ / ≤0,6 дБ / ≤0,4 дБ / ≤0,3 дБ / ≤0,3 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
Подбор под проект
- Номинал ответвления ДН-790/3800-С (4,8 дБ / 6 дБ / 7 дБ / 8 дБ / 9 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 4,8 дБ / 6,1 дБ / 7 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ДН-790/3800-С — ≤2,2 дБ / ≤1,7 дБ / ≤1,3 дБ / ≤0,9 дБ / ≤0,8 дБ / ≤0,6 дБ / ≤0,4 дБ / ≤0,3 дБ / ≤0,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах ДН-790/3800-С — не выше 300 Вт (средняя, непрерывный сигнал).
- В общих трактах операторов важен PIM3 — у ДН-790/3800-С он ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-790/3800-С (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-790/3800-С: −35 … +65 °C.
Поставка и документы
Подберём KADAMM ДН-790/3800-С по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДН-790/3800-С отличается от делителя мощности?
Делитель делит мощность поровну, а ДН-790/3800-С отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ДН-790/3800-С?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-790/3800-С в обратную сторону?
Порты ДН-790/3800-С не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
