Ответвитель мощности KADAMM ДН-8-790/2700 — 790–2700 МГц, ответвление 8 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

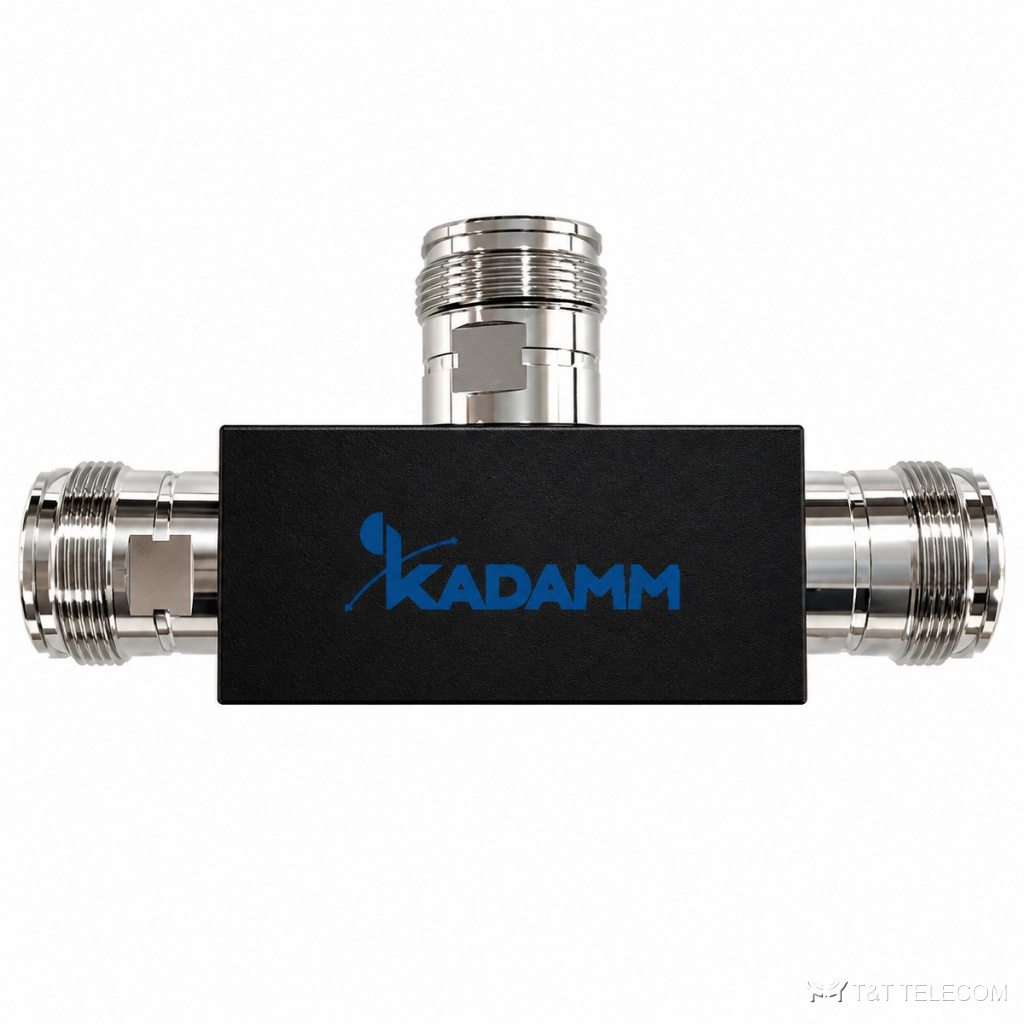

KADAMM ДН-8-790/2700 — ответвитель мощности для частот 790–960 / 1700–2700 МГц, ответвление 8,5 дБ. ДН-8-790/2700 отбирает в отвод заданную долю мощности, а основную пропускает дальше по магистрали — так в DAS выравнивают уровни на антеннах разных этажей. Основное по ДН-8-790/2700: потери 0,45–1,40 дБ (основной тракт); PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт (средняя); разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Полосы ДН-8-790/2700 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Распределённые антенные системы: ДН-8-790/2700 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Наружная установка: исполнение ДН-8-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 8,5 дБ |
| Допуск ответвления | ±1,0 дБ |
| Вносимые потери | 0,45–1,40 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
Подбор под проект
- Переходное ослабление ДН-8-790/2700 — 8,5 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль ДН-8-790/2700 вносит 0,45–1,40 дБ (основной тракт) — это закладывают в расчёт для дальних антенн.
- Мощность на входах ДН-8-790/2700 — не выше 200 Вт (средняя).
- Интермодуляция ДН-8-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ДН-8-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ДН-8-790/2700: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДН-8-790/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ДН-8-790/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ДН-8-790/2700 в обратную сторону?
Порты ДН-8-790/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ДН-8-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
